在 ANSYS 中进行受力分析（通常指静力学结构分析），核心流程包括建模、材料定义、网格划分、边界条件施加、求解与结果后处理。以下是基于 ANSYS Workbench 平台的标准操作步骤，适用于大多数工程结构问题：基本操作流程
启动 Workbench 并创建静力学分析项目
打开 ANSYS Workbench。
在左侧工具箱中拖拽 “Static Structural”（结构静力分析）模块到项目界面。
导入或创建几何模型
双击 “Geometry” 进入 DesignModeler 或 SpaceClaim。
支持导入常见 CAD 格式（如 .stp, .x_t, .igs 等）。
建议简化非关键细节（如倒角、小孔），以提高计算效率。
设置材料属性
在项目树中双击 “Engineering Data”。

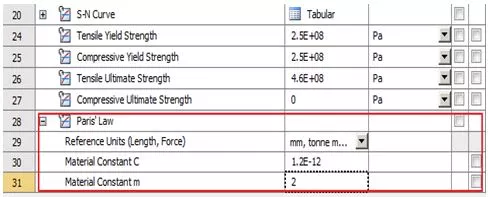

从材料库中选择合适材料（如 Q235 钢、橡胶等），或自定义输入：弹性模量（E）
泊松比（ν）
密度（ρ）
屈服强度（若涉及塑性）
划分网格
双击 “Mesh” 进入网格设置。
推荐设置：全局单元尺寸（如 5mm）
在应力集中或受力区域局部加密网格（如使用“Sizing”控制）
网格质量检查：平均正交性 > 0.6，最小 > 0.
施加边界条件与载荷
返回项目界面，双击 “Static Structural” 打开 Mechanical。
固定约束：选择需固定的面 → 右键 → Insert → Fixed Support。
施加载荷：集中力/分布力：选择作用面 → Insert → Force，输入大小与方向。
压力：Insert → Pressure。
位移：Insert → Displacement。
若存在接触（如橡胶圈被挤压），需在 “Contact” 中定义接触对（通常自动识别，但建议手动检查并设置摩擦系数）。
求解设置
默认求解器适用于大多数线性问题。
若发生大变形（位移 > 模型尺寸 10%）或接触非线性：在 “Analysis Settings” 中开启 “Large Deflection”。
设置子步数（如 10~100）以提高收敛性。
运行求解
点击工具栏 “Solve” 按钮，等待计算完成。
结果后处理
右键 “Solution” → 插入所需结果类型：Total Deformation（总变形）
Equivalent (Von Mises) Stress（等效应力）
Principal Stresses（主应力）
Strain（应变）
查看云图、路径图或探针数值，判断是否超过材料屈服强度。
关键注意事项
接触问题：如橡胶圈、薄板卷绕等，必须正确定义接触行为（无摩擦、摩擦接触、大滑移等），否则可能导致不收敛或结果失真
网格独立性验证：逐步加密网格，观察结果变化，确保解收敛
约束合理性：避免过度约束（导致应力奇异）或欠约束（导致刚体位移）
非线性问题：涉及大变形、材料塑性或接触时，需启用非线性选项并调整求解参数
推荐学习资源
ANSYS Workbench 静力学分析入门教程（B站）
CSDN 博客：精准划分受力区域实战指南
知乎：电机轴受力变形与应力分析案例
注：上面流程基于 ANSYS Workbench 2023R1 或类似版本，界面与操作可能因版本略有差异，但核心逻辑一致。
