ansys怎么看是否发生塑性变形

在 ANSYS 中判断是否发生塑性变形，主要通过‌后处理结果中的应变和应力指标‌进行分析。以下是关键方法和常用结果项：

‌核心判断依据‌

‌塑性应变（EPPL）‌：若某区域的塑性应变大于 0，则说明已发生塑性变形。

‌等效应力（SEQV 或 von Mises 应力）‌：若等效应力超过材料的‌屈服强度‌，则可能已进入塑性阶段。

‌总机械应变（EPTO）与弹性应变（EPEL）的差值‌：若 EPTO > EPEL，则存在不可恢复的塑性变形。

‌常用后处理结果项（ANSYS Mechanical）‌

‌EPPL（塑性应变）‌

查看路径：‌Solution → Insert → Plastic Strain‌

若结果云图中存在非零值，即表示发生塑性变形。

‌EPTO（总机械应变）‌

查看路径：‌Solution → Insert → Total Mechanical Strain‌


EPTO 包含弹性 + 塑性 + 蠕变应变（排除热应变），适用于纯机械载荷评估。

‌SEQV（等效应力，von Mises）‌

查看路径：‌Solution → Insert → Equivalent (von Mises) Stress‌

对比材料屈服应力：若 SEQV > 屈服强度，则可能发生塑性屈服。

‌EPTOEQV（等效总机械应变）‌

用于多轴应力状态下的塑性判断，常与 EPPL 配合使用。

‌操作步骤（Workbench 环境）‌

‌完成非线性分析‌（必须启用“大变形”或“塑性材料模型”）。

在 ‌Solution‌ 树中右键 → ‌Insert‌ → 选择以下任一或多项：

Plastic Strain

Total Mechanical Strain


Equivalent (von Mises) Stress

‌求解后‌，查看云图：

若 ‌Plastic Strain > 0‌ → 明确发生塑性变形。

若 ‌Stress > Yield Strength‌ → 初步判断进入塑性阶段。

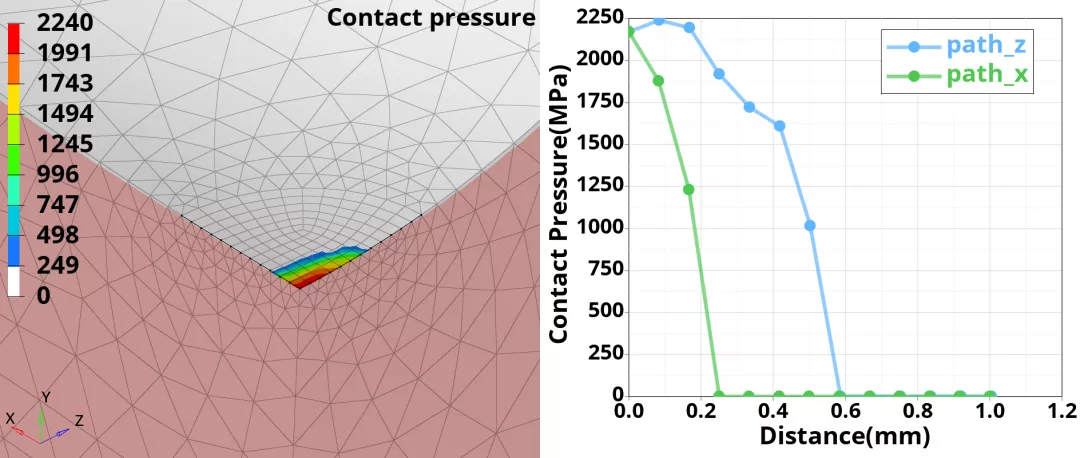

可结合 ‌Path Operation‌ 或 ‌Probe‌ 提取关键点的 EPPL 和 EPTO 值进行定量分析。

‌注意事项‌

‌必须使用非线性分析‌（Static Structural 中启用“Nonlinear”），线性分析无法捕捉塑性。

‌材料定义中需正确输入塑性曲线‌（如 BISO、MISO 等），否则无法计算塑性应变。

‌网格密度‌：塑性集中区需适当加密，避免结果失真。

更详细的操作指南可参考：ANSYS Mechanical 里 EPTO 结果解读 ‌‌
