厚板ansys热分析

针对“厚板ANSYS热分析”，结合当前公开资料（截至2026年5月），以下是关键要点和操作指南：

‌一、厚板热分析的核心考虑因素‌

‌几何特征‌：厚板通常指厚度显著大于其他两个维度的结构（如钢板、复合材料板等），在热分析中需注意：

若厚度方向存在显著温度梯度，‌必须采用三维建模‌；

若仅关注表面热行为且厚度均匀，可简化为‌壳单元‌或‌二维平面应变/轴对称模型‌以节省计算资源。

‌材料属性‌（关键参数）：

‌导热系数‌𝑘k（W/m·K）：决定热传导能力；

‌比热容‌𝑐𝑝cp​（J/kg·K）：影响瞬态响应；

‌密度‌𝜌ρ（kg/m³）：用于计算热容；

‌热膨胀系数‌：若进行热-结构耦合分析。

‌传热方式‌：

‌导热‌：板内主要传热机制；

‌对流‌：板表面与环境流体换热；

‌辐射‌：高温（>100°C）或真空环境下需考虑。

‌二、ANSYS热分析基本流程（适用于厚板）‌

‌前处理阶段‌

‌创建几何模型‌：使用 DesignModeler 或 SpaceClaim 建立厚板实体（如长×宽×厚 = 1m × 0.5m × 0.1m）。

‌划分网格‌：


推荐使用 ‌SOLID278‌（支持热-结构耦合）或 ‌SOLID70‌（稳态热传导）；

厚度方向至少划分 ‌3–5 层单元‌ 以捕捉温度梯度。

‌定义材料属性‌：

在 Material Properties 中输入𝑘k、𝑐𝑝cp​、𝜌ρ；

若为各向异性材料（如复合材料），需分别定义 X/Y/Z 方向导热系数。

‌施加载荷与边界条件‌

‌温度边界‌：Main Menu → Solution → Loads → Apply → Thermal → Temperature；

‌对流换热‌：Apply → Thermal → Convection，指定对流系数ℎh 和环境温度𝑇∞T∞​‌热流密度‌：Apply → Thermal → Heat Flux，适用于表面加热；

‌生热率‌（如内部热源）：Apply → Thermal → Heat Generation，单位 W/m³。


‌求解设置‌

‌稳态分析‌：适用于恒定热载荷；

ANTYPE,0（APDL）或 Analysis Type → Steady-State（Workbench）；

‌瞬态分析‌：适用于随时间变化的热载荷（如加热/冷却过程）；

ANTYPE,4（APDL），设置时间步长（DELTIM）‌‌

‌后处理‌

查看 ‌温度云图‌（PLNSOL,TEMP）；

提取 ‌最大/最小温度‌ 及 ‌热流密度‌（PLNSOL,HEAT FLUX）；

若耦合结构分析，可查看 ‌热应力‌ 和 ‌变形‌。

‌三、推荐工具与模块选择‌

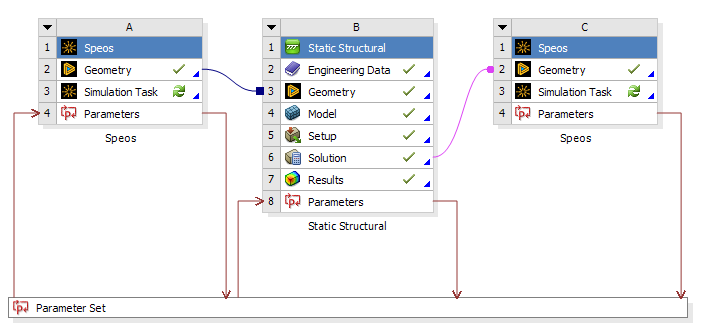

‌ANSYS Mechanical（Workbench）‌：

适合‌稳态/瞬态热传导‌及‌热-结构耦合‌；

操作直观，支持参数化优化 ‌‌

‌ANSYS Icepak‌：

若厚板涉及‌强制对流‌（如散热器+风扇）或‌复杂流场‌，推荐使用 Icepak（CFD 专用）‌‌

‌APDL 脚本‌（命令流）：

适合自动化或复杂边界条件，示例代码见文献 ‌‌

‌四、注意事项‌

‌网格收敛性‌：逐步细化网格，确保温度结果不再显著变化；

‌单位一致性‌：确保几何（m）、材料（W/m·K）、热流（W/m²）单位统一；

‌验证模型‌：与解析解（如傅里叶定律）或实验数据对比 ‌‌

如需具体案例（如钢板加热、焊接热影响区等），可参考 ‌‌

提供的 APDL 示例。
