ansys设置厚度

ANSYS 厚度设置主要取决于使用的模块（‌Workbench 或 APDL‌）及分析对象（‌壳单元、二维单元或网格边界层‌）。不同场景下设置路径与参数定义方式存在显著差异，需根据具体建模环境选择对应方法。

Workbench 环境厚度设置

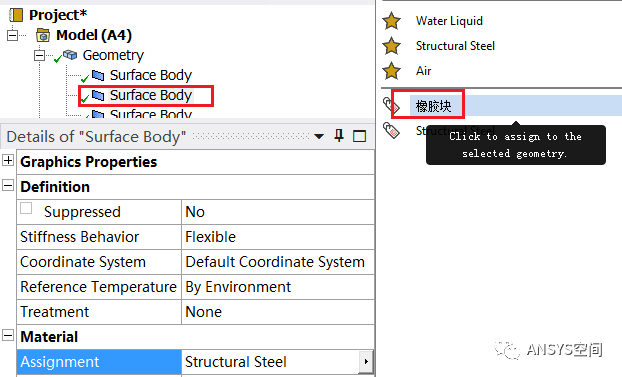

‌等厚度壳体‌：在 SpaceClaim 中对面体抽壳或直接赋予厚度，或在 Mechanical 的 Geometry 细节栏中修改 ‌Thickness‌ 属性 。

‌变厚度壳体‌：通过 ‌Thickness‌ 功能插入厚度定义，支持表格、函数或 ‌External Data‌ 导入 CSV 文件（含节点坐标与厚度值）实现非线性厚度分布 。‌‌‌


APDL 经典环境厚度设置

‌实常数与截面‌：旧版壳单元（如 SHELL63）通过 ‌Real Constants‌ 定义厚度；新版单元（如 SHELL181）建议使用 ‌Section‌ 截面属性（SECTYPE、SECDATA 命令）。


‌节点变厚度‌：利用 ‌RTHICK‌ 命令或 GUI 路径 Main Menu > Preprocessor > Real Constants > Thickness Func 在节点处定义不同厚度 。‌‌‌

特殊场景与注意事项

‌二维单元厚度‌：平面应力/应变单元需设置厚度以关联三维物理量（如体积力、质量），否则计算结果仅反映面内特性 。

‌网格膨胀层‌：Meshing 中的 ‌Total Thickness‌ 或 ‌First Layer Thickness‌ 用于控制边界层网格生长，与结构物理厚度概念不同，需避免混淆 。‌‌‌
