ansys汽车灯具热场分析

在汽车灯具设计中，‌热场分析‌是确保灯具可靠性、寿命和性能的关键环节。LED光源虽为“冷光源”，但高功率密度下仍会产生显著热量，若散热不良，会导致光衰、色偏、材料老化甚至失效。ANSYS 提供了完整的多物理场仿真解决方案，支持从芯片级到系统级的热分析。

‌ANSYS 汽车灯具热场分析的核心工具与流程‌

‌主要软件平台‌：‌Ansys Workbench‌（集成热-结构-光学耦合分析）

‌关键模块‌：

‌Steady-State Thermal / Transient Thermal‌：稳态/瞬态热分析

‌Ansys Speos‌：光热耦合仿真（吸收光能转化为热源）

‌Ansys HFSS / Maxwell‌（可选）：用于PCB等电子部件的电-热联合分析

‌典型热分析步骤（基于 Ansys Workbench）‌

‌模型导入与材料定义‌

导入灯具3D几何模型（含LED芯片、PCB、热沉、透镜、外壳等）

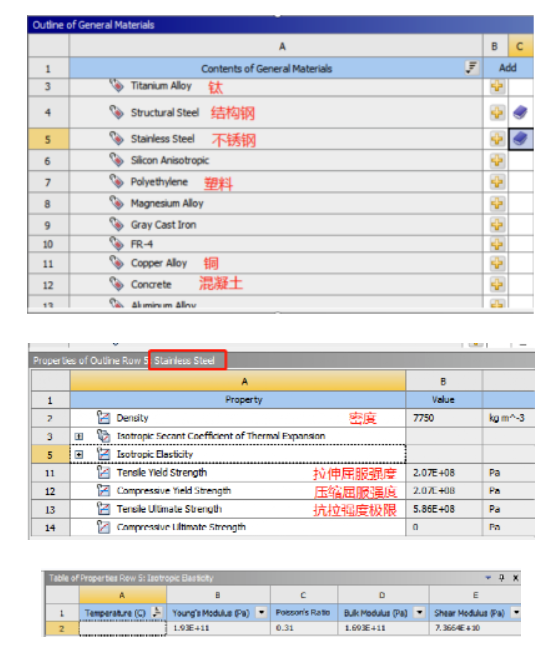

分配材料热属性（如热导率、比热容、密度）：

芯片：Silicon（硅）

热沉：Copper（铜）或 Aluminum（铝合金）


塑封/透镜：PC、PMMA 等聚合物

‌网格划分‌

对不同部件设置差异化网格尺寸（如散热器粗网格，芯片区域细网格）

确保接触面网格匹配，减少接触热阻误差

‌边界条件设置‌

‌热源‌：施加LED芯片功耗（如0.8W，来自光学仿真或实测）‌‌

‌对流换热‌：在散热器及外壳外表面施加对流系数（通常 5–10 W/(m²·℃)）‌‌

‌热辐射‌：若存在高温差（>100℃），启用表面-to-surface 辐射模型

‌光热耦合（可选但推荐）‌

使用 ‌Ansys Speos‌ 模拟光在灯具内部的传播与吸收

在反射器/透镜内表面创建 ‌3D辐照度传感器‌，输出吸收热分布

将吸收热作为 ‌空间分布热源‌ 导入 Thermal 模型 ‌‌

‌求解与结果评估‌


查看温度场分布，识别热点（如芯片结温）

验证是否低于材料极限（如LED芯片通常 ≤125℃，外壳 ≤85℃）

进行 ‌瞬态分析‌ 考察冷启动/热循环下的热应力

‌实际应用案例参考‌

‌马自达‌ 利用 ‌Ansys Speos‌ 与热仿真协同，在灯具概念设计早期优化散热结构，缩短开发周期 ‌‌

‌Vitesco Technologies‌ 通过 Speos 实现虚拟原型，将灯具开发周期从18个月压缩至4个月 ‌‌

‌推荐学习资源‌

Ansys Workbench 热分析全攻略（含传热基础与操作指南）‌‌

Ansys Speos 光热耦合仿真案例 ‌‌

Ansys Optics 官方产品介绍（涵盖 Speos、Zemax、Lumerical）‌‌

如需具体操作指导（如边界条件设置、材料库调用），可进一步说明使用场景（如LED大灯、尾灯、氛围灯等）。
