ansys怎么把node合并

阅读数 16

在 ANSYS 中将重合的节点（node）合并，核心操作依赖于 ‌NUMMRG‌ 命令，必要时配合 ‌NUMCMP‌ 压缩编号。以下是具体方法：

合并节点的关键命令与步骤

‌核心命令‌：

‌NUMMRG, NODE‌ 用于合并重合节点；

‌NUMCMP, NODE‌ 用于压缩节点编号，消除空号。

‌操作流程‌：

‌检查重合节点‌：使用 NLIST 命令列出节点坐标，确认是否存在重合或近似重合节点。

‌执行合并‌：

若节点坐标完全一致，直接输入：

apdl

NUMMRG, NODE

若存在浮点误差（如差值为 1E-6），需指定容差（Tolerance），例如：

apdl

NUMMRG, NODE,,,1E-

‌压缩编号‌：合并后建议立即执行编号压缩，避免后续选择集混乱：

apdl

NUMCMP, NODE

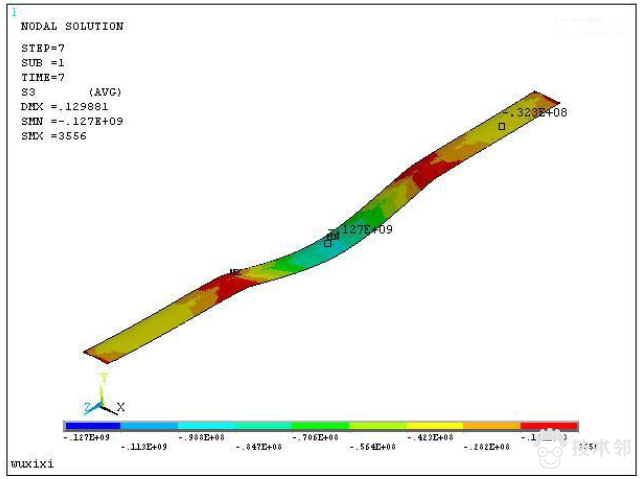

‌验证结果‌：再次使用 NLIST 查看节点数量是否减少，或通过 PLNSOL 观察网格连续性。

注意事项

‌忽略容差设置‌：若节点因计算误差未严格重合，不设容差会导致合并失败。

‌遗漏编号压缩‌：未执行 NUMCMP 可能导致节点编号不连续，影响后续操作（如选择、加载等）。

该方法适用于 ANSYS Classic（APDL 环境），在 Workbench 中若使用 Mechanical APDL，也可直接输入上述命令流 ‌‌

如需在 ANSYS Workbench 的 Meshing 模块中实现类似效果，可通过 ‌“Form New Part”‌ 启用共享拓扑，使接触面自动共享节点，无需手动合并 ‌‌
