ansys单元复参数

在 ANSYS 中进行‌复合材料分析‌时，涉及的关键“单元复参数”主要指‌单元关键选项（KEYOPT）‌ 和 ‌分层截面定义参数‌，这些参数直接影响模拟精度与收敛性。根据权威公开资料，核心要点如下：

‌一、常用单元类型及 KEYOPT 设置‌

复合材料分析主要使用以下单元类型，其关键参数设置如下：

‌Shell181‌（最常用）

KEYOPT(1) = 0：同时包含拉伸和弯曲刚度（适用于一般层合板）

KEYOPT(3) = 2：完全积分（避免剪切自锁）；若出现自锁，可设为 0（减缩积分）

KEYOPT(8) = 2：输出每层的 top、mid、bottom 三层结果

‌Shell281‌

适用于大变形、接触等非线性问题，KEYOPT 设置类似 Shell181，但支持更复杂物理场耦合

‌Solid185 / Solid186‌


用于实体复合材料（如纤维增强块体），需通过 ‌分层单元法‌ 或 ‌用户自定义材料模型‌ 实现各向异性

‌二、分层截面定义参数（关键命令：SECDEF + SECDATA）‌

定义每一层的材料属性和几何信息：

‌厚度（TK）‌：每层厚度（单位与模型一致）

‌材料号（MAT）‌：对应正交各向异性材料编号

‌铺层角度（THETA）‌：相对于单元坐标系 X 轴的纤维方向角（单位：度）

‌积分点数‌：由单元类型和 KEYOPT 决定，通常无需手动设置

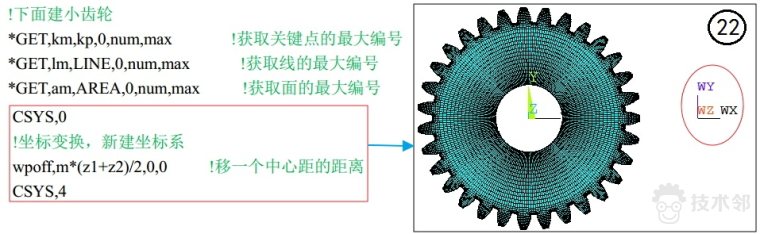

示例命令流：

apdl

SECDEF, 1, LAMINATED


SECDATA, 0.1, 1, 0 ! 厚度=0.1, 材料=1, 角度=0°

SECDATA, 0.1, 2, 90 ! 厚度=0.1, 材料=2, 角度=90°

‌三、材料参数输入注意事项‌

‌坐标系一致性‌：所有材料参数（Ex, Ey, Gxy, νxy 等）必须在 ‌单元坐标系‌ 下定义，而非节点坐标系

‌正交各向异性材料参数‌（共9个）：

Ex, Ey, Ez（弹性模量）

Gxy, Gyz, Gxz（剪切模量）

νxy, νyz, νxz（泊松比）

ρ（密度）

‌单位制统一‌：推荐使用 ‌MMKS 单位制‌（mm, kg, s），此时：


弹性模量单位为 ‌N/mm²（即 MPa）‌

密度单位为 ‌tonne/mm³‌（如钢：7.8e-9 tonne/mm³）‌‌

‌四、后处理与失效准则‌

‌结果提取‌：在 /POST1 中，使用 RSYS, S 将结果坐标系设为求解坐标系，再用 ETABLE 或 PLNSOL 查看特定层（top/mid/bottom）结果

‌失效分析‌：使用 FC 命令定义失效准则（如 Tsai-Hill、Tsai-Wu），输入：

‌拉伸强度为正值‌

‌压缩强度为负值‌

未定义指标可设为极大值（如 1e10）‌‌

‌五、推荐学习资源‌

ANSYS复合材料分析实战指南（CSDN） ‌‌

ANSYS复合材料力学分析（知乎专栏） ‌‌

ANSYS单元手册（道客巴巴） ‌‌

如需具体案例命令流或参数化模板，可进一步说明应用场景（如层合板、夹芯结构、显式动力学等）。
