ansys如何划分单元网格

在 ANSYS 中划分单元网格是有限元分析的关键步骤，直接影响仿真精度与计算效率。根据当前主流版本（如 ANSYS Workbench 和经典 GUI）及公开资料，划分网格的核心方法和操作流程如下：

‌一、主要网格划分方法‌

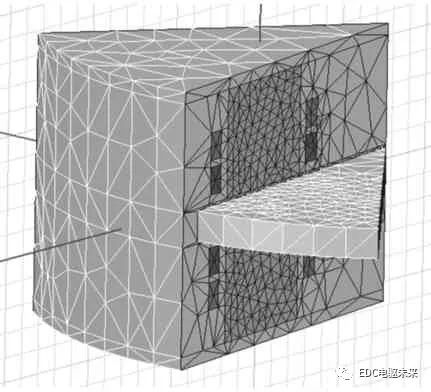

‌自由网格（Free / Tetrahedral）‌

适用于‌复杂几何体‌（如曲面多、结构不规则）。

自动生成四面体（3D）或三角形（2D）单元。

优点：自动化程度高、适用性强；缺点：精度相对较低、计算量大。

推荐用于‌新手或初步分析‌‌‌

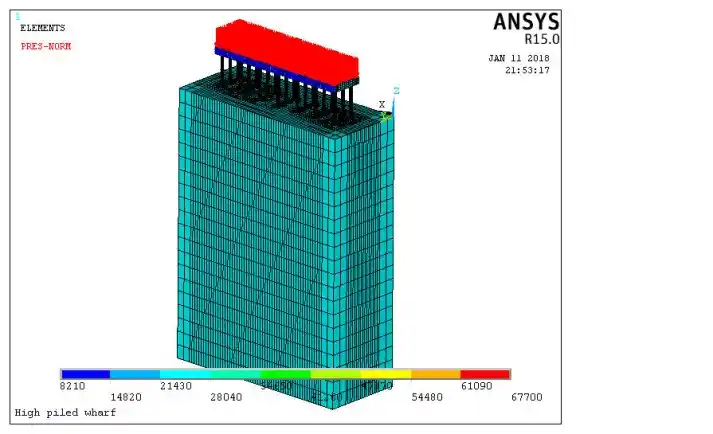

‌映射网格（Mapped）‌

要求几何‌规则‌（如四边形面、六面体体）。

生成四边形（2D）或六面体（3D）单元，网格更规整。

适用于‌规则区域‌（如长方体、圆柱），可显著提升精度与收敛性‌‌

‌扫掠网格（Sweep）‌

适用于‌沿某一方向延伸的几何体‌（如管道、叶片）。

先在源面生成面网格，再沿路径“扫”出体网格，通常生成六面体单元。

需满足拓扑一致性（源面与目标面形状匹配）‌‌


‌多区域网格（MultiZone）‌

自动将复杂几何体划分为多个子域，分别采用映射或扫掠策略。

适合‌中等复杂度模型‌，兼顾六面体优势与自动化‌‌

‌混合网格（Hybrid）‌

结合多种方法（如六面体+四面体+金字塔过渡单元）。

适用于‌局部复杂、整体规则‌的模型，平衡精度与效率‌‌

‌二、ANSYS Workbench 标准操作流程‌

‌几何准备‌

在 ‌DesignModeler‌ 中清理模型：删除小特征、修复破面、合并面‌‌

导入模型建议使用 Parasolid (.x_t) 格式以保证兼容性‌‌

‌进入 Mesh 模块‌

双击 Workbench 项目中的 ‌Mesh‌ 单元格进入网格划分界面‌‌

‌设置单位与全局尺寸‌


在 ‌Details of “Mesh”‌ 中设置正确单位（如 mm）‌‌

右键 → ‌Insert → Sizing‌，设置全局单元尺寸（Element Size）‌‌

‌局部细化‌

对应力集中、接触等关键区域，插入局部 ‌Sizing‌ 并指定更小尺寸‌‌

‌选择网格方法‌

右键 → ‌Insert → Method‌，选择对应区域的划分方式（如 Tetrahedrons、Hex Dominant、Sweep）‌‌

‌生成并检查网格‌

点击 ‌Generate Mesh‌ 生成网格。

使用 ‌Inspect Mesh‌ 检查质量指标：

‌Aspect Ratio‌（纵横比）<

‌Skewness‌（偏斜度）< 0.

‌Orthogonality‌（正交性）越高越好‌‌

‌优化调整‌


若出现红色区域（质量差），可：

细化该区域网格

修改几何（如倒角）

切换网格类型（如四面体 → 六面体）‌‌

‌三、实用技巧与建议‌

‌新手建议‌：先用‌自由四面体网格‌跑通流程，再逐步优化‌‌

‌复杂模型‌：优先对规则部分使用‌扫掠或映射‌，复杂部分用‌自由网格‌，中间用‌金字塔过渡‌‌‌

‌流体分析‌：启用‌边界层网格（Inflation）‌ 捕捉近壁面梯度‌‌

‌壳单元‌：先抽取‌中面‌，再划分四边形主导网格‌‌

‌效率优化‌：使用‌智能网格（Smart Size）‌ 在经典 GUI 中快速控制密度（滑块 1–10）‌‌

更多详细操作可参考官方教程或实战指南：

ANSYS Workbench网格划分零基础教程

ANSYS网格划分实战：从基础到高级技巧
