ansysworkbnch提取全部节点坐标

在 ANSYS Workbench 中提取‌全部节点坐标‌，可通过以下几种主流方法实现。根据当前（2026年）最新公开资料，推荐按操作便捷性与适用场景选择：

‌方法一：通过 Mechanical 内置导出功能（最常用）‌

适用于需要完整节点坐标（含原始位置）且不涉及变形结果的情况。

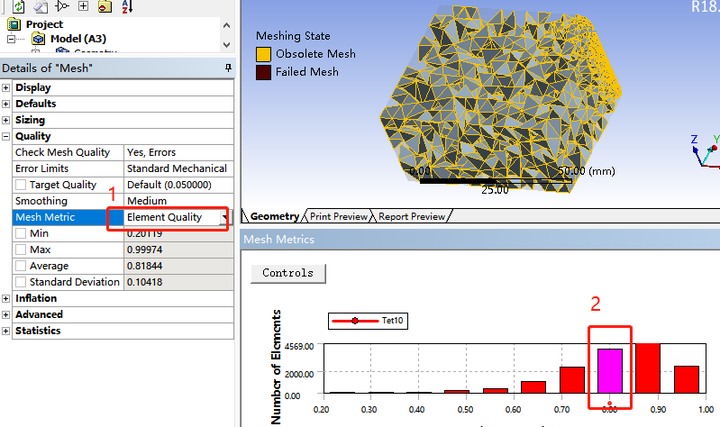

‌进入 Mechanical 界面‌：完成网格划分后，在 Solution 或 Model 分支下打开 Mechanical。

‌启用坐标导出选项‌：

点击顶部菜单栏 ‌File → Options‌。

在左侧选择 ‌Export‌。

将 ‌Include Locations‌ 从默认的 No 改为 ‌Yes‌（关键步骤！）‌‌

‌创建命名选择集（Named Selection）‌：

在模型树中右键 ‌Named Selections → Insert → Named Selection‌。

在 Details 视图中，将 ‌Scoping Method‌ 设为 ‌All Nodes‌（或直接全选所有节点）。

‌导出数据‌：

右键该命名选择集 → ‌Export → Node Data‌。

设置输出路径、文件名（如 {NS_Name}_Nodal.csv），勾选 ‌Batch Export‌。

导出的 CSV 文件将包含 ‌Node ID、X、Y、Z 坐标‌等信息‌‌

⚠️ 注意：此方法导出的是‌未变形状态下的原始节点坐标‌。

‌方法二：使用 APDL 命令流（适用于需要变形后坐标）‌

若需提取‌变形后的节点坐标‌（如考虑位移后的实际位置），需结合求解结果。

在 Solution 下右键 → ‌Insert → Command‌。

粘贴以下 APDL 命令（来自‌‌

）：

apdl

/PREP

NUMMRG,NODE


NUMCMP,NODE

*CFOPEN,node_info,txt

*VWRITE,'========== 节点信息=========='

*VWRITE

*VWRITE,'Node ID','X','Y','Z'

*VWRITE

*GET,Node_Total,NODE,0,COUNT

*DO,i,1,Node_Total

Node_X = NX(i)

Node_Y = NY(i)

Node_Z = NZ(i)

*VWRITE,i,Node_X,Node_Y,Node_Z (F8.0,8X,F12.6,8X,F12.6,8X,F12.6)

*ENDDO


*CFCLOSE

求解后，打开 ‌Solution → Open Solve Files Directory‌，找到 node_info.txt，其中包含‌变形后的节点坐标‌（已包含位移影响）‌‌

✅ 优点：直接输出变形后坐标；

❌ 缺点：需提交求解，操作较繁琐。

‌方法三：通过 Python 脚本自动化提取（推荐用于批量或复杂模型）‌

利用 ANSYS Workbench 内置的 Python API，无需运行求解即可快速提取所有节点坐标‌‌

在 Mechanical 中：

点击 ‌Automation → Scripting‌ 打开脚本窗口。

运行以下代码（示例）：

python

model = ExtAPI.DataModel.Project.Model

mesh = model.Analyses[0].MeshData

nodes = mesh.Nodes

with open("all_nodes_coordinates.txt", "w") as f:

f.write("Node ID,X,Y,Z\n")

for node in nodes:

f.write(f"{node.ID},{node.X},{node.Y},{node.Z}\n")

✅ 优点：无需求解、格式自定义、可集成到自动化流程；

✅ 支持提取‌原始坐标‌或结合结果获取‌变形后坐标‌‌‌

‌总结建议‌

‌只需原始坐标‌ → 使用 ‌方法一‌（简单可靠）。

‌需变形后坐标‌ → 使用 ‌方法二‌（APDL 命令）。

‌频繁使用或批量处理‌ → 推荐 ‌方法三‌（Python 脚本）‌‌

如需进一步自动化，可参考 CSDN 博客 提供的完整 Python 数据处理管道‌‌
