如何在ansys中查看某一部分

在 ANSYS 中查看模型“某一部分”，需根据使用的界面（Workbench 或 APDL）及具体需求（特定零件、截面或单元）采取不同操作。

ANSYS Workbench 查看方法

‌查看特定零件‌：在模型树中右键点击目标几何体，选择‌Hide All Other Bodies‌仅显示该构件；或在 Solution 模块中通过‌Named Selection‌定义命名选择集，将结果作用域限定在该集合内 。


‌查看内部截面‌：点击工具栏中的‌Section Tool‌（剖面工具），在图形窗口绘制剖切线生成剖切面，可动态调整位置查看内部网格或应力分布 。

‌查看特定区域结果‌：插入结果（如 Stress）后，在 Scoping Method 中选择 Geometry 或 Named Selection，仅计算并显示指定区域云图 。‌‌‌

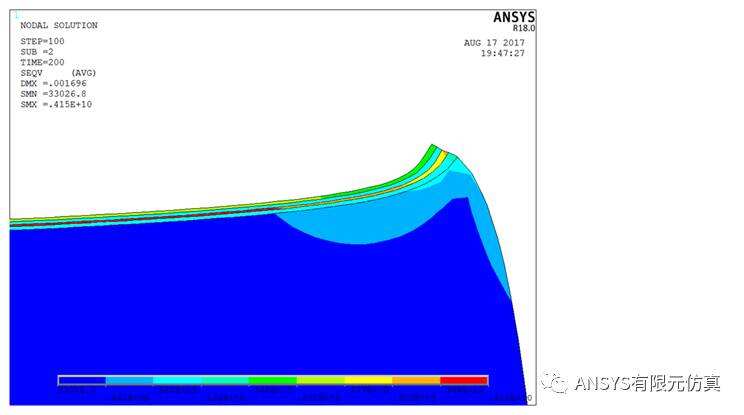

ANSYS APDL 查看方法


‌选择特定实体‌：使用NSEL（节点）、ESEL（单元）或VSEL（体）命令，配合坐标（LOC）或编号（By Num）筛选目标区域 。

‌控制显示内容‌：执行/PNUM, NODE, 1或/PNUM, ELEM, 1打开编号显示；使用/eshape,0隐藏选中组件的网格，突出显示几何轮廓 。

‌查询数据‌：通过Utility Menu > Select > Entities菜单图形化选取，再用NPLOT或EPLOT绘制选中部分 。‌‌‌
