ansys查看截面云图

在 ANSYS 中查看截面云图（也称切片图），主要有以下三种常用方法，适用于不同场景和需求：

‌1. 工作平面切片法（最常用）‌

适用于规则平面截面的快速查看。

‌操作步骤‌：

确保已完成求解并获得结果。

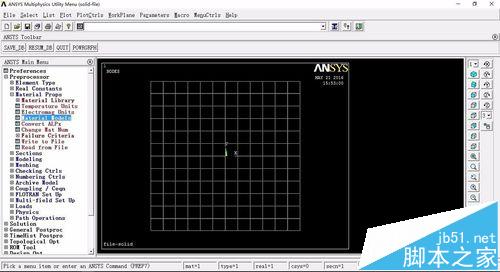

调整工作平面（Workplane）至目标截面位置（可通过平移、旋转实现）。

进入后处理模块（/POST1）。

设置切片选项：

图形界面：PlotCtrls → Style → Hidden Line Options，将

‌Type of plot‌ 设为 ‌Section‌，

‌Cut plane‌ 设为 ‌Working Plane‌。

或使用命令流：

apdl

/CPLANE,1 ! 指定截面为工作平面

/TYPE,1,5 ! 设置为切片显示模式

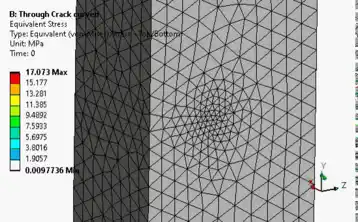

绘制云图（如 PLNSOL,S,X）即可显示截面应力等分布。

此方法直观、操作简单，适合初学者和常规分析 ‌‌


‌2. 定义截面法（适用于多次使用或复杂几何）‌

适用于需要保存特定截面、对比不同物理量或在 Workbench 中操作。

‌操作步骤（Workbench 环境）‌：

在 ‌Coordinate Systems‌ 中创建新坐标系（或使用默认）。

右键该坐标系 → ‌Insert → Surface of Section‌。

在属性栏中设置截面位置（如 Z=150）。

右键 ‌Solution‌ → ‌Insert →‌ 选择所需结果类型（如 Stress, Temperature）。

在结果对象的 ‌Details‌ 中，将 ‌Location‌ 设为刚创建的截面表面 ‌‌


此方法支持命名、保存和重复调用，适合参数化研究 ‌‌

‌3. 定义路径法（最灵活）‌

适用于非平面截面（如曲线）或沿路径提取结果。

‌操作步骤‌：

定义路径：Path → Create Path，通过点或几何方式创建路径。

映射结果到路径：Path → Define Path → Map Results onto Path。

显示结果：Plot → Path Plot，可查看垂直于路径的切片云图 ‌‌

适合复杂几何或需要沿特定轨迹分析的情况 ‌‌

‌补充说明‌

‌Workbench 与 APDL 区别‌：

‌Workbench‌（Mechanical）提供图形化界面，操作更直观 ‌‌

‌APDL‌（经典 ANSYS）依赖命令流，适合自动化和高级定制 ‌‌

‌壳单元注意‌：若模型含壳单元，需在结果设置中指定查看位置（Top / Bottom / Middle），否则默认显示顶部+底部平均值 ‌‌

如需进一步操作指导，可参考官方文档或仿真平台教程，例如：仿真秀-ANSYS Workbench截面云图教程。
