ansys打开db文件如何查看应力云图

在 ANSYS 中打开 .db 文件（即经典 ANSYS 的数据库文件）后查看应力云图，需通过 ‌APDL（ANSYS Parametric Design Language）界面‌ 进行后处理操作。以下是关键步骤：

主要操作流程

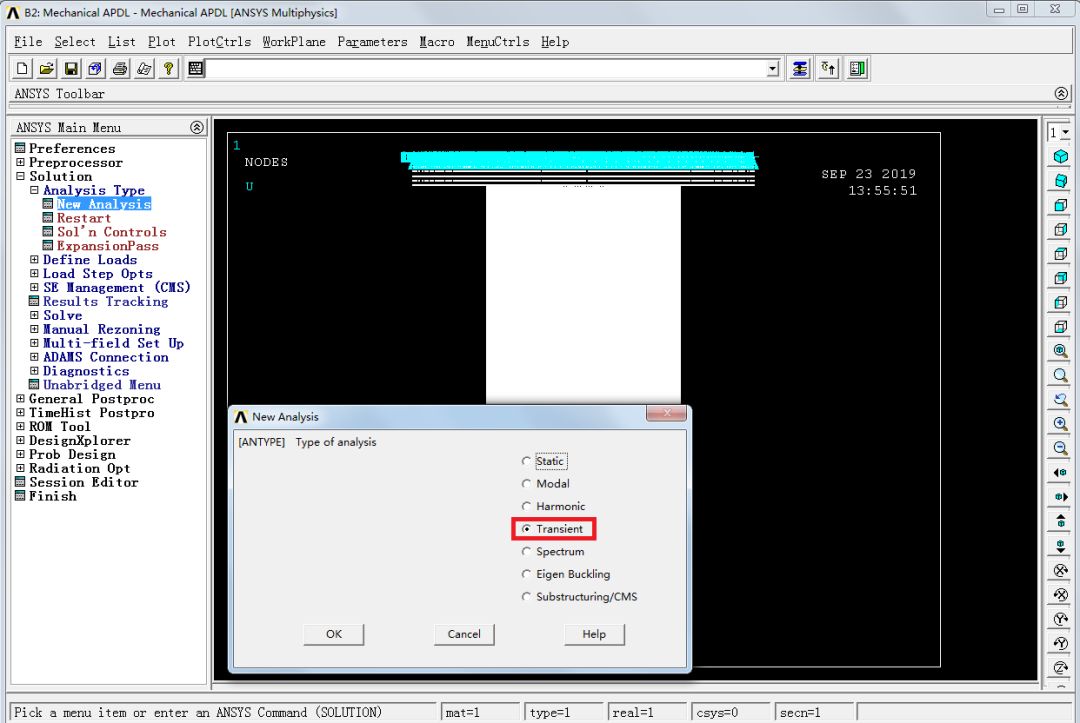

‌启动 Mechanical APDL 并加载 db 文件‌

在 ANSYS Workbench 或经典界面中，右键项目中的 ‌Analysis‌（分析）系统 → 选择 ‌“Open Mechanical APDL”‌。

在 APDL 命令行界面中，输入命令：

text

RESUM_DB

系统会自动读取当前项目对应的 .db 文件。

‌显示梁单元截面（如适用）‌

若模型包含梁单元，需开启截面显示才能正确查看应力云图：

text

PlotCtrls → Style → Size and Shape → 勾选 “Display of Element” 下的 “Cross Section”

‌设置切应力输出（如需查看弯曲切应力）‌


默认情况下，梁单元不计算弯曲切应力。若需显示，需修改单元类型设置：

进入 ‌Preprocessor → Element Type → Add/Edit/Delete‌

选择对应的 ‌BEAM 单元‌ → 点击 ‌Options‌

将 ‌Shear stress output (K4)‌ 从默认的 Torsional only 改为 ‌Transverse only‌ 或 ‌Include Both‌

重新求解：‌Solution → Solve → Current LS‌

‌生成应力云图‌

进入 ‌General Postproc → Plot Results → Contour Plot → Nodal Solution‌

选择所需应力类型，例如：

‌X-Component of stress‌：查看 X 方向正应力

‌von Mises Stress‌：查看等效应力（常用于评估屈服）

点击 ‌OK‌，即可生成应力云图。

‌导出云图图片（可选）‌

若需保存结果图像：


text

PlotCtrls → Redirect Plots → To PNG (or JPEG/TIFF)

设置保存路径和文件名后，重新绘制云图即可自动保存。

⚠️ 注意：若模型为梁结构，‌必须开启单元截面显示（ESHAPE）‌，否则云图可能无法正常显示或仅显示线框 ‌‌

补充说明

.db 文件是 ANSYS Classic 的结果数据库，‌Workbench 默认不直接打开 .db 文件‌；若在 Workbench 中，需通过 ‌Mechanical APDL‌ 模块连接并读取 ‌‌

若使用的是 ‌Workbench + Mechanical‌ 流程，通常直接使用 .rst 或 .rth 等结果文件，无需手动处理 .db ‌‌

如需进一步操作指引，可参考官方文档或以下资源：

ANSYS Help Documentation

CSDN ANSYS 经典界面教程
