ansys怎么导出结果图

ANSYS 导出结果图主要分‌Workbench‌和‌Classic (APDL)‌ 两种界面，支持 PNG、JPG、EPS 等多种格式，可通过菜单或命令流操作。

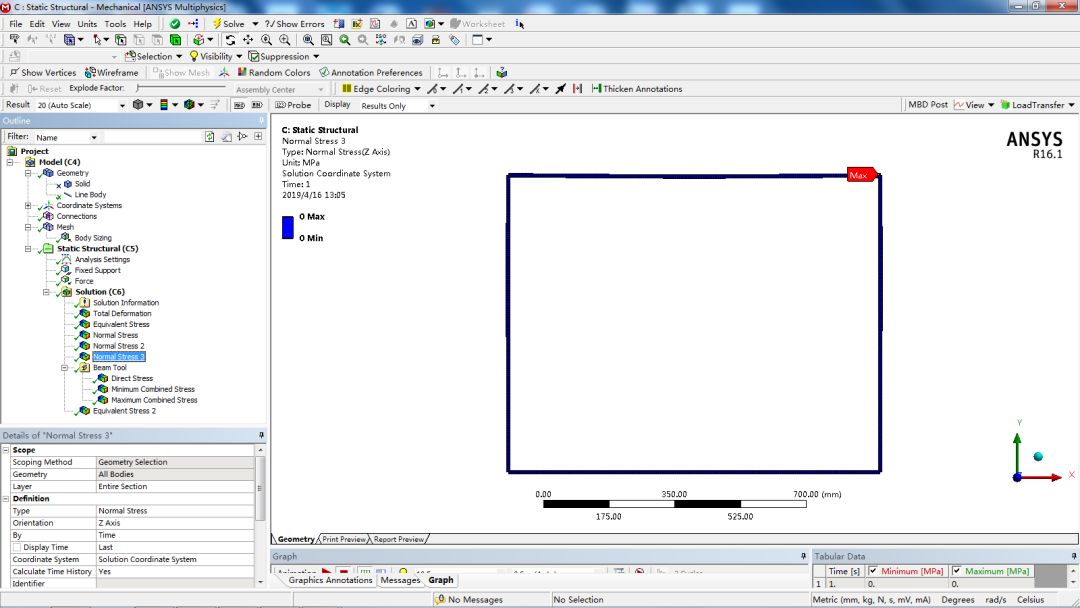

Workbench 界面导出

‌操作路径‌：在结果云图界面，点击 Home 选项卡下的 Images -> Image to File 。‌‌‌

‌参数设置‌：

‌背景色‌：默认蓝底，建议在 Display 中去掉 Ruler、Triad，并将背景设为 White 以适合论文打印 。

‌分辨率‌：输出前拖动界面框调整纵横比，分辨率越高画质越好（如 4:1 分辨率）。


‌格式‌：支持 PNG、JPG、TIF、BMP 及矢量图 EPS，论文推荐 EPS 或高分辨率 PNG。‌‌‌

Classic (APDL) 界面导出

‌GUI 菜单法‌：

路径：PlotCtrls -> Redirect Plots -> To JPEG/PNG Files。

设置：在弹窗中选择 Color 并勾选 Force white bg and black fg 获取白底高清图 。‌‌‌

‌命令流法‌：


‌批量/高清‌：使用 /SHOW, PNG 配合 PNGR 设置质量，/GFILE 调整分辨率 。

‌背景设置‌：通过 /RGB, INDEX, 100, 100, 100, 0 等命令将背景改为白色 。

‌批处理‌：/SHOW 命令无需打开界面即可执行，适合 HPC 批量后处理 。‌‌‌

注意事项

‌矢量图‌：若需无限放大不失真，Workbench 可导出 EPS，Classic 可导出 EMF 后导入 Visio 编辑 。

‌黑边框‌：使用 /IMAGE 命令时可能包含界面黑边框，建议先置顶图窗或使用 /SHOW。‌‌‌
