ansys应力分布图在哪

在 ANSYS 中查看‌应力分布图‌，主要是在‌后处理阶段‌完成。根据你使用的界面（经典 APDL 或 Workbench），操作略有不同，但核心流程一致。

‌通用操作步骤（适用于大多数情况）‌

‌完成求解‌：确保结构分析（如静力学）已成功求解。

‌进入后处理模块‌：

‌经典 APDL 界面‌：点击顶部菜单 General Postproc 或输入命令 /POST

‌Workbench Mechanical 界面‌：求解完成后会自动跳转至 Results 标签页，无需额外操作。

‌加载结果数据‌（仅经典界面需手动操作）：

点击 Read Results → 选择载荷步/子步（如 First Set）。

‌生成应力云图‌：

‌经典 APDL‌：

Plot → Contour → Nodal Solu

选择 Stress → 选 von Mises Stress（等效应力，最常用）→ 点 OK。

‌Workbench‌：


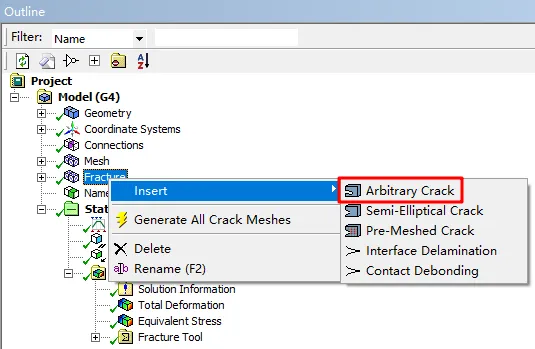

在左侧工具树中，右键 Solution → 插入 Equivalent (von Mises) Stress。

或直接拖拽 Contour Plot 到模型上，设置结果类型为 Stress → Equivalent (von Mises)。

‌调整显示选项（可选但推荐）‌：

手动设置颜色范围（如 Max 设为材料屈服强度），以突出危险区域。

勾选 Show Undeformed Edge 显示未变形轮廓。

‌查看特定位置或路径的应力分布‌

‌工作平面上某轴（如 x 轴）的应力‌：

需先创建工作平面（局部坐标系）。

使用 RSYS 命令（APDL）或在 Mechanical 中切换结果坐标系。

提取指定方向应力分量（如 SX、SY）‌‌

‌沿某条路径的应力变化‌：

使用 Path Operations（经典）或创建 Path（Workbench），然后绘制路径上的应力曲线 ‌‌

‌壳单元厚度方向应力‌：

在 Mechanical 中，可设置结果位置为 Top、Bottom 或 Middle ‌‌

‌常见问题提示‌

‌看不到云图？‌ 可能未加载结果，或结果类型未正确选择。

‌颜色太淡/看不清？‌ 手动调整颜色范围（Min/Max）‌‌

‌想导出图片？‌ 在经典界面使用 File → Export → Image，勾选 High Resolution ‌‌
