ansys点不开应力分布

在 ANSYS 中“点不开应力分布”，通常是指完成静力学分析后，在后处理阶段无法正常显示应力云图或应力分布结果。结合当前（2026年5月）可用的公开资料，以下是常见原因及解决方法：

‌主要原因与解决步骤‌

‌未正确读取结果数据‌

在进入后处理前，必须先读取求解结果。若跳过此步，将无法显示任何结果。

‌操作路径‌：

General Postproc > Read Results > Last Set（或选择对应载荷步/子步）‌‌

‌显示选项未设置为应力类型‌

后处理中默认可能显示位移或其它量，需手动切换为应力。

‌操作路径‌：

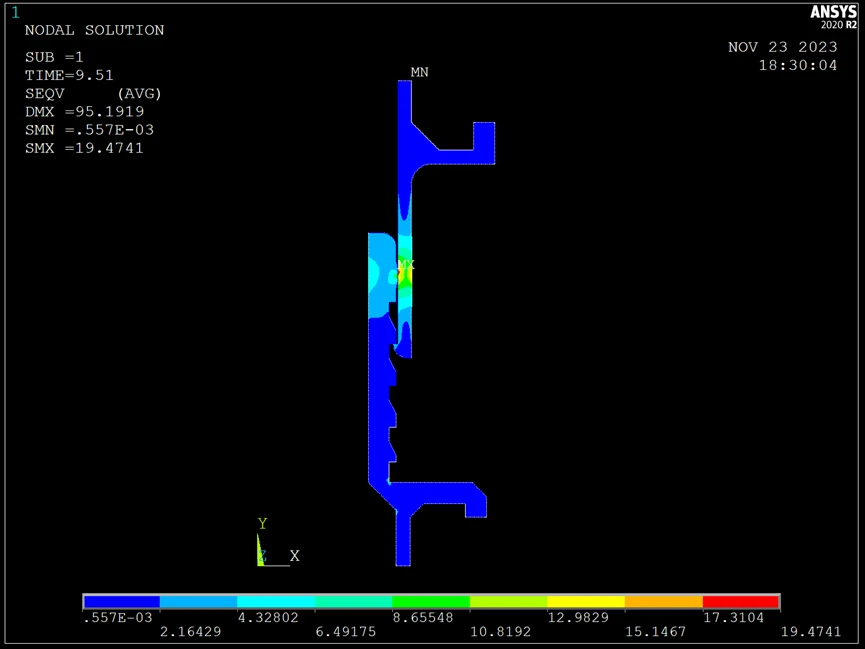

General Postproc > Plot Results > Contour Plot > Nodal Solu 或 Element Solu，然后选择 Stress 类型（如 von Mises、X/Y/Z 方向应力等）‌‌

‌工作平面或切片未正确激活‌

若希望查看特定截面（如工作平面）上的应力分布，需先创建并激活工作平面，再启用切片显示。

‌操作路径‌：

PlotCtrls > Style > Cutting Plane > Normal to View，然后旋转模型查看内部应力‌‌

或使用 APDL 命令 WPOS, n 定义工作平面后提取应力‌‌

‌积分点结果未正确显示（Mechanical 界面）‌

在 ANSYS Mechanical（Workbench）中，若使用“Unaveraged”或“Nodal Difference”等选项，可能因结果显示方式导致云图异常或不显示。

‌建议设置‌：

在结果属性中，将 Display Option 改为 Averaged 或 Unaveraged 并确认节点应力收敛性‌‌


‌模型未求解或求解失败‌

若求解未成功，结果文件为空，自然无法显示应力。

‌检查方法‌：

查看 Solution Information 是否显示 Solution Done，或查看 .out 日志文件是否有错误提示‌‌

‌图形渲染或显卡驱动问题‌

若界面卡死、空白或无法渲染云图，可能是显卡驱动不兼容或 OpenGL 支持不足。

‌建议‌：

更新显卡驱动至支持 OpenGL 4.3+ 的版本，并确保使用专业显卡（如 NVIDIA Quadro）‌‌

‌快速排查清单‌

✅ 确认分析已成功求解（无红色错误提示）。

✅ 进入后处理并读取结果（Read Results）。

✅ 在 Contour Plot 中选择 Stress 而非 Displacement。

✅ 检查是否启用了切面或工作平面限制，必要时关闭。

✅ 尝试切换显示选项（Averaged / Unaveraged）‌‌

✅ 重启 ANSYS 或切换显示模式（如 Plot > Replot）。

如仍无法解决，可参考官方文档或使用 ANSYS 内置帮助（按 F1）。若使用的是较旧版本（如 ANSYS 14.0），还需注意许可证和系统时间问题‌‌
