ansys静力分析详细步骤

ANSYS 静力学分析主要基于 Workbench 平台，核心流程分为‌前处理、求解设置与后处理‌三个阶段，需依次完成模型构建、边界条件定义及结果评估 。‌‌

百科‌
前处理准备

‌几何建模‌：启动 Workbench，拖入"Static Structural"模块，通过 DesignModeler 或 SpaceClaim 创建或导入三维模型（如 STP 格式）。

‌材料定义‌：在 Engineering Data 中选择或自定义材料，设定弹性模量、泊松比及密度等关键属性 。


‌网格划分‌：进入 Mechanical 界面，使用 Mesh 模块划分网格，建议检查网格质量（Quality），复杂模型可采用局部加密控制 。‌‌‌‌

求解与边界设置

‌约束与载荷‌：在 Static Structural 分支下添加 Supports（如 Fixed Support 固定约束）及 Loads（如 Force 力、Pressure 压力、Gravity 重力）。

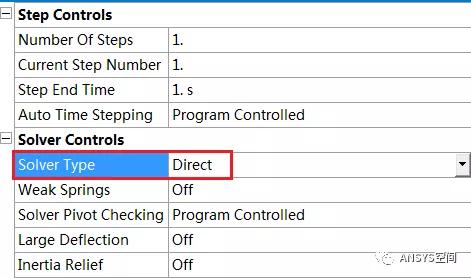

‌求解计算‌：检查 Analysis Settings 保持默认或按需调整，点击 Solve 按钮开始求解计算 。‌‌‌

结果后处理

‌结果查看‌：在 Solution 分支下插入 Deformation（变形）、Stress（等效应力）、Strain（应变）等云图 。

‌结果评估‌：查看最大应力与变形位置，结合材料强度判断结构安全性，注意单位统一以避免结果偏差 。‌‌‌
