ansys怎么看某截面的应力

ANSYS 查看某截面应力主要取决于使用的操作环境，分为‌ANSYS Workbench‌和‌ANSYS Mechanical APDL‌两种，常用方法包括构造截面、视图切片及路径映射。

Workbench 环境操作


‌构造截面法‌：在 Solution 分支下插入 Construction Geometry，选择 Surface 定义截面平面，将应力结果的 Scoping Method 设置为该 Surface 即可查看 。也可自建局部坐标系辅助定位截面 。

‌视图切片法‌：利用图形窗口工具栏中的 Clip Plane 功能，动态切割模型观察内部应力云图 。

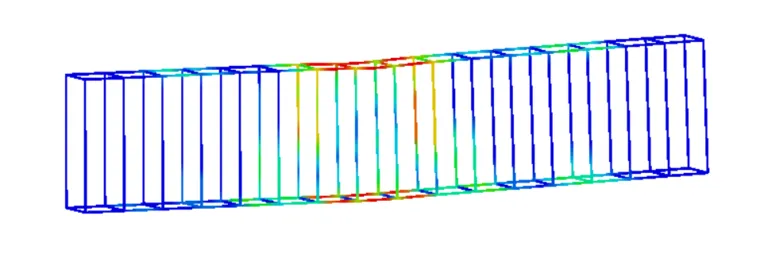

‌梁单元查看‌：对于梁单元，需在 Solution 左下角菜单栏打开 Beam Section Results 功能查看截面详细数据 。‌‌‌

APDL 环境操作


‌工作平面切片‌：使用/CPLANE,1 和/TYPE,1,5 命令，指定工作平面为切片平面，显示截面云图 。

‌路径映射法‌：通过 PATH 和 PDEF 命令定义路径并映射应力，使用 PLPATH 显示沿路径的应力分布 。也可通过 Element Table 定义表查看特定应力分量 。

‌梁单元设置‌：默认可能不显示切应力，需在单元选项中开启 Shear stress output，并勾选 Display of Element 显示截面形状后重新计算 。‌‌‌

操作前请确保模型‌已求解完成‌，且结果坐标系设置正确以匹配截面方向 。不同版本界面可能略有差异，但核心逻辑一致。‌‌‌
