ansys模拟冷却过程

在 ANSYS 中模拟冷却过程，需根据具体应用场景（如电子设备、电机、金属热处理、混凝土等）选择合适的模块与方法。以下是基于公开资料整理的通用流程与关键要点：

‌一、选择合适模块‌

‌ANSYS Fluent / CFX‌：适用于流体主导的冷却（如水冷、油冷、风冷），支持共轭传热、多相流、UDF 自定义边界条件。

‌ANSYS Icepak‌：专为电子设备散热设计，内置材料库、热源设置简便，适合强制/自然对流、冷板、液体冷却仿真 ‌‌

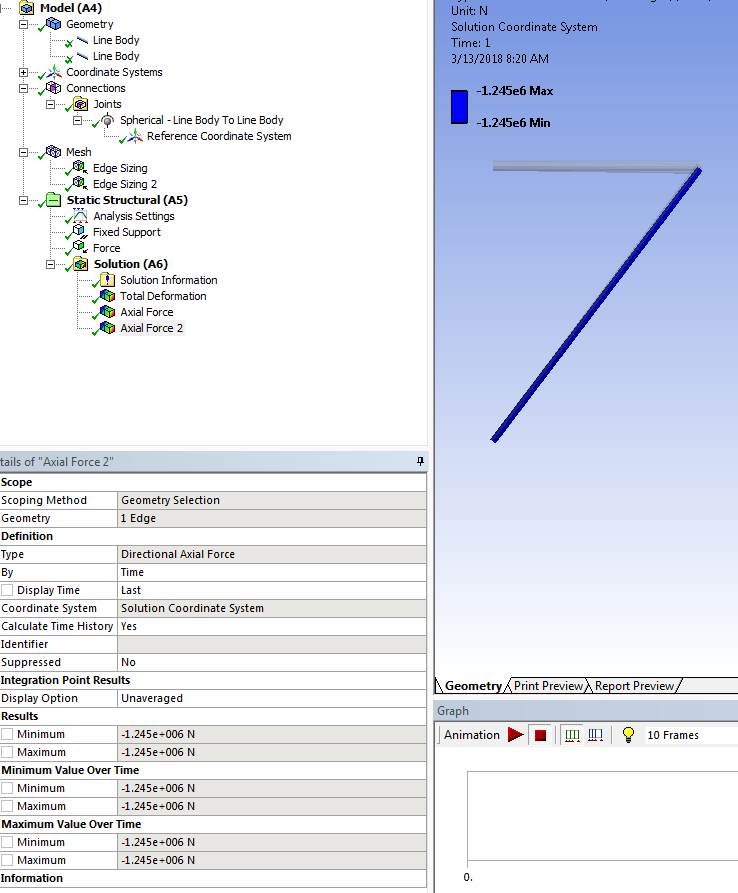

‌ANSYS Workbench（Transient Thermal / Structural）‌：适用于固体导热主导的冷却（如金属淬火、混凝土水化热），可耦合结构应力 ‌‌

‌ANSYS APDL‌：适用于复杂自定义冷却模型（如水管冷却、温度相关材料属性）‌‌

‌二、通用模拟步骤‌

‌几何建模与网格划分‌

使用 DesignModeler 或 SpaceClaim 建模。

关键区域（如冷却流道、壁面边界层）需加密网格，尤其在近壁区控制 Y+ < 30（Fluent）‌‌

混凝土或大体积结构建议沿厚度方向至少划分 3–10 层单元 ‌‌

‌定义材料属性‌

设置密度、比热容、导热系数。

若材料属性随温度变化（如金属、混凝土），需输入多温度点数据，否则误差可达 15%–22% ‌‌

‌设置物理模型与边界条件‌

‌冷却介质入口‌：指定速度、温度或质量流量；可结合 UDF 实现脉动流（如 DEFINE_PROFILE）‌‌

‌出口‌：通常设为压力出口或自由流出。

‌壁面‌：根据实际设为固定温度、热流密度或对流换热（h 和 T_∞）‌‌


‌重力方向‌：自然对流必须正确设置重力方向（通常为 -Y 或 -Z）‌‌

‌求解设置‌

‌瞬态分析‌：开启 TIMINT, ON，设置合理时间步长（如混凝土冷却可设 1800 秒）‌‌

‌自动时间步‌：推荐开启 AUTOTS, ON 以提高收敛性 ‌‌

湍流模型选择：旋转机械推荐 SST k-omega，避免 RNG k-epsilon 翻车 ‌‌

‌后处理与验证‌

提取温度云图、流线、热通量。

使用 Report 功能计算体积加权平均温度，与实测数据对比，误差 >5% 需检查边界条件 ‌‌


可定义自定义场函数（Field Function）标记高温危险区（如 temperature > 453 K）‌‌

‌三、典型冷却场景参考‌

‌电机水冷‌：使用 UDF 模拟脉动流量，控制定子水套 Y+ < 30 ‌‌

‌金属水淬‌：APDL 瞬态热分析，考虑温度相关导热系数，避免开裂预测偏差 ‌‌

‌混凝土水管冷却‌：APDL 中用 SHELL131 单元模拟水管，设置时变水温更真实 ‌‌

‌电子设备液冷‌：Icepak 中分配冷板、液体入口/出口、热源功率 ‌‌

‌四、资源推荐‌

ANSYS Icepak 官方冷板教程 ‌‌

电机多冷却方式仿真指南 ‌‌

APDL 水淬模拟实战 ‌‌

如需具体某类冷却（如“逆变器液冷”或“混凝土水化热”）的详细操作，可进一步说明应用场景。
