水下隧道的ANSYS数值模拟主要涉及围岩-支护结构相互作用、初始地应力、开挖卸载、水压力荷载及可能的爆破或冲击动力效应等关键问题。根据当前（2026年5月）可查的公开资料，结合ANSYS在岩土与水工结构中的典型应用，模拟流程和要点如下：一、核心模拟内容与方法
几何建模与网格划分
根据隧道断面（圆形、马蹄形等）、埋深、地层分层建立二维或三维模型。
模型尺寸通常取隧道跨度的3–5倍，以减少边界效应。
隧道周边及潜在塑性区采用加密网格，远离区域可适当稀疏；推荐使用非结构化四边形/六面体单元以适应复杂边界
材料本构模型选择
围岩：常用Mohr-Coulomb或Drucker-Prager弹塑性模型，可反映屈服、软化及破坏行为
衬砌结构（混凝土、钢板等）：通常采用线弹性或弹塑性材料模型
若涉及节理、裂隙，可引入接触单元或离散裂隙网络
初始地应力模拟
方法一：仅考虑自重应力（简单但精度有限），需在后续步骤中减去初始位移
方法二：导入实测地应力数据作为初始应力场（更真实，需ISFILE读入）
开挖与支护过程模拟
采用“生死单元”技术（Element Birth/Death）模拟开挖（杀死单元）与支护（激活单元）
支护类型可模拟为：喷射混凝土 → Shell或Solid单元
锚杆 → Link180或Beam单元
钢拱架 → Beam单元
边界条件设置
底部：固定约束（Ux=Uy=Uz=0）
侧面：法向位移约束（U_normal=0）
顶部：自由表面或施加静水压力（模拟海水/湖水荷载）
若为水下悬浮隧道，还需考虑流体-结构耦合与附加质量效应
荷载施加
外水压力：按水深线性分布施加于隧道外壁
内水压力（如有压隧洞）：施加于衬砌内表面
自重：通过定义重力加速度实现
二、典型分析步骤（基于ANSYS Mechanical/APDL）
前处理（PREP7）
定义单元类型（如PLANE182、SOLID185）
设置材料参数（E, ν, ρ, c, φ等）
建立几何模型（隧道+围岩+衬砌）
划分网格（局部细化关键区域）
初始状态求解
开启大变形（NLGEOM,ON）
施加重力，求解初始地应力场
开挖与支护分步模拟
Step 1：杀死开挖区域单元（EKILL）
Step 2：激活支护单元（EALIVE），设置其材料属性
每步后保存结果，作为下一步初始条件
后处理

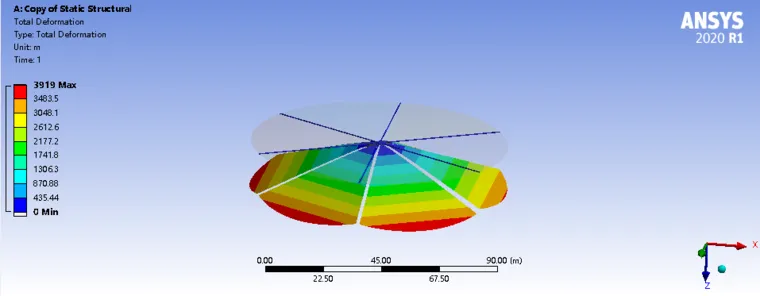

查看位移云图（径向收敛、拱顶下沉）
分析应力分布（主应力、塑性区）
输出支护内力（轴力、弯矩）
三、注意事项
模型简化：实际工程高度复杂，需合理简化（如均质化地层、忽略部分地质缺陷）
计算效率：生死单元会增加求解时间，建议在ANSYS Mechanical中使用Submodeling或APDL命令流优化
验证手段：可与解析解（如太沙基理论）或现场监测数据对比
四、相关资源推荐
水工隧洞施工及运行的ANSYS模拟
ANSYS隧道开挖模拟分析及应用案例
基于ANSYS/LS-DYNA水下钻孔爆破数值模拟
如需具体案例操作（如APDL命令流或GUI步骤），可进一步说明应用场景（如海底隧道、水下悬浮隧道、爆破开挖等）。
