ANSYS 模拟螺栓固定主要采用实体螺栓建模与梁单元（Beam）两种方案，核心在于通过Bolt Pretension（螺栓预紧力）工具分载荷步施加预紧载荷并锁定 。
模拟方案选择与对比
根据分析目的与计算资源，需选择合适的建模策略以平衡精度与效率。

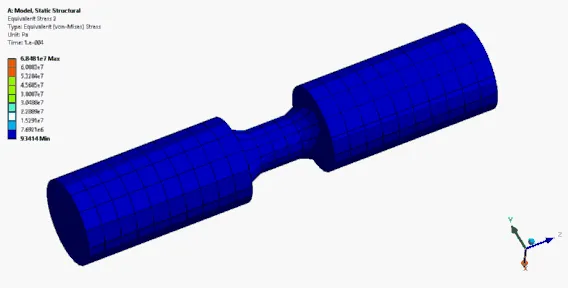

实体螺栓建模：适用于需详细分析螺栓局部应力、螺纹强度或接触压力的场景。
优点：能精确捕捉螺纹细节、接触非线性及局部应力集中，结果精度高 。
缺点：网格数量巨大（螺纹处需细化），接触设置复杂，计算成本高，收敛难度较大 。
简化处理：常将螺纹简化为圆柱面，利用虚拟螺纹技术或绑定接触模拟连接，以减少网格规模 。
梁单元（Beam）：适用于关注整体结构强度、刚度及连接效率的大型装配体分析。
优点：仅需 1 个梁单元替代实体，网格数量极少，计算速度提升显著（可达 8 倍上面），预紧力施加直接 。
缺点：无法获取螺栓本体详细的应力分布，仅能反映连接刚度与载荷传递 。
适用建议：当螺栓数量众多且非关注局部失效时，优先推荐 Beam 连接方案 。
核心操作流程与设置
在 ANSYS Workbench 静力学分析（Static Structural）中，标准操作流程如下：几何与材料定义：导入几何模型，确认单位制（如 mm, kg, s），为螺栓及被连接件分配正确材料（如结构钢）。
若使用 Beam 连接，需在 Concept 中创建线体并赋予圆形截面，半径通常取螺栓公称直径的 0.8 至 1.0 倍 。
接触关系设置：板与板之间：设置为摩擦接触（Frictional），摩擦系数通常为 0.1-0.2，模拟实际滑动阻力 。
螺栓头/螺母与板：实体模型设为摩擦接触；Beam 模型通过连接域自动耦合，或设置绑定接触（Bonded）。
螺纹连接：若不建模螺纹，螺栓杆与孔之间可设为绑定接触或使用 Joint 连接副模拟 。
预紧力与载荷步：插入Bolt Pretension对象，选择螺栓截面或梁单元 。
分析设置（Analysis Settings）：必须设置至少 2 个载荷步（Number of Steps=2）。
第一步（Load）：施加预紧力数值（如 100N 或根据扭矩换算），模拟拧紧过程 。
第二步（Lock）：将预紧力状态改为锁定（Lock），保持螺栓伸长量不变，随后施加外部工作载荷 。
边界条件与求解：固定被连接件一端（Fixed Support），施加外部工作载荷（如剪力、拉力）。
开启大变形（Large Deflection）与自动时间步长（Auto Time Stepping）以提高收敛性 。
关键参数与避坑指南
为确保计算收敛与结果准确，需关注以下细节设置：梁半径估算：Beam 连接中，梁半径直接影响载荷扩散范围，建议参考垫圈外径或螺栓头等效半径，避免直接使用螺杆半径导致应力集中异常 。
坐标系定义：施加预紧力前需确认局部坐标系方向，确保预紧力沿螺栓轴向施加，避免方向错误导致加载失效 。
收敛性优化：若遇到不收敛，可尝试增加子步数（Substeps），调整接触算法（如增广拉格朗日），或检查网格质量（螺栓处建议多区域网格）。

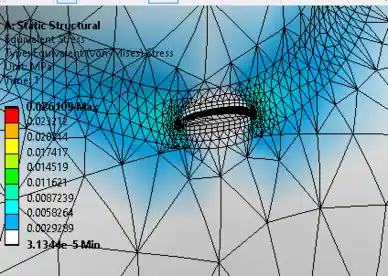

结果后处理：查看螺栓轴向力（Force Reaction）验证预紧力是否保持，检查接触压力分布确认连接面是否分离 。
