ansys模拟两个磁铁之间的磁场

使用 ‌ANSYS‌ 模拟两个磁铁之间的磁场，主要依赖其电磁场仿真模块 ‌ANSYS Maxwell‌（适用于静磁场、低频电磁场）或 ‌ANSYS Workbench‌ 中的 ‌Static Magnetic‌（静磁学）分析模块。以下是关键要点和操作流程：

‌核心工具选择‌

‌推荐使用 ANSYS Maxwell‌：专为低频电磁场设计，支持永磁体建模、力/力矩计算、参数扫描等，特别适合磁铁相互作用问题 ‌‌

‌也可使用 ANSYS Workbench‌：通过“Static Magnetic”分析系统实现，但功能相对简化，适合基础场景 ‌‌

‌基本仿真步骤‌

‌建立几何模型‌

在 CAD 软件（如 SolidWorks、Fusion 360）中创建两个磁铁的三维模型。

确保磁铁的‌充磁方向‌（如 N-S 轴）与全局坐标系对齐，便于后续设置 ‌‌

‌定义材料属性‌

为磁铁指定‌永磁材料‌（如 NdFeB），设置关键参数：

剩磁感应强度𝐵𝑟Br​（单位：T）


相对磁导率𝜇𝑟μr​（通常 1.05–1.1）‌‌

创建‌空气域‌（Region）包围磁铁，边界距离磁铁至少 3–5 倍最大尺寸，避免边界反射影响结果 ‌‌

‌设置物理环境‌

在 Maxwell 中选择 ‌Magnetostatic‌ 求解器。

设置边界条件：通常使用 ‌Natural‌（自然）或 ‌Balloon‌ 边界条件模拟开放空间 ‌‌

‌定义磁铁相互作用方式‌

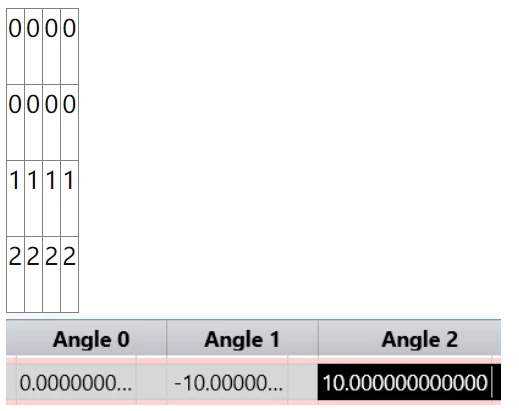

若需模拟‌相对运动‌（如靠近/远离），可使用 ‌Parameter Sweep‌ 或 ‌Motion‌ 功能，定义磁铁的相对位移或旋转 ‌‌

设置‌接触对‌或‌运动约束‌以控制相对运动方式 ‌‌

‌网格划分与求解‌

对磁铁及周围空气域进行网格划分，关键区域（如间隙）需加密。


运行求解器，计算‌磁场分布‌、‌磁力‌或‌扭矩‌ ‌‌

‌后处理与结果分析‌

可视化 ‌磁力线‌、‌磁感应强度 B‌（单位：T）或 ‌磁场强度 H‌（单位：A/m）分布。

提取磁铁间作用力：Maxwell 支持直接计算 ‌Force‌ 或 ‌Torque‌ ‌‌

支持 3D 动态演示：展示不同间距或角度下的磁场变化 ‌‌

‌注意事项‌

‌模型简化‌：新手建议从‌单磁铁‌开始，再扩展到双磁铁系统 ‌‌

‌计算资源‌：3D 模型和精细网格会显著增加求解时间，可先用 2D 模型验证思路 ‌‌

‌验证结果‌：可通过实验（如高斯计测量）或解析公式（如磁偶极子模型）初步校验仿真准确性 ‌‌

‌相关资源‌

ANSYS永磁体磁场仿真实战：从建模到后处理全流程解析 ‌‌

Ansys Maxwell磁耦合器仿真案例 ‌‌

两个相吸/相斥磁铁的磁场3D模拟（含MATLAB对比） ‌‌
