TOGAF架构开发方法：使用Visual Paradigm自动化过程

www.visual-paradigm.com

什么是TOGAF？

如何使用TOGAF ADM工具Visual Paradigm 执行EA ？

企业架构对于每一个企业都是必不可少的，但掌握起来并不容易。你有没有想过只要你有一个你可以随时打电话给你的导师，你就可以学习企业架构？视觉范式在这里帮助。配备一个直观的ADM流程导航器，用Visual Paradigm开发企业架构就像在你身边坐着一个导师，通过样品指导你完成任务。所有你需要做的就是按照屏幕上的指示，填写一些表格，绘制一些ArchiMate图（3.0），就是这样，交付品将在那里检索。

Visual Paradigm让您立刻成为一名企业架构师，而且无需任何培训，因为可操作的指导过程随附指导，技巧，示例和案例研究。通过阅读本教程，放松，看你如何使用可视化范式从TOGAF生产交付^®轻松ADM。

什么是TOGAF ADM？

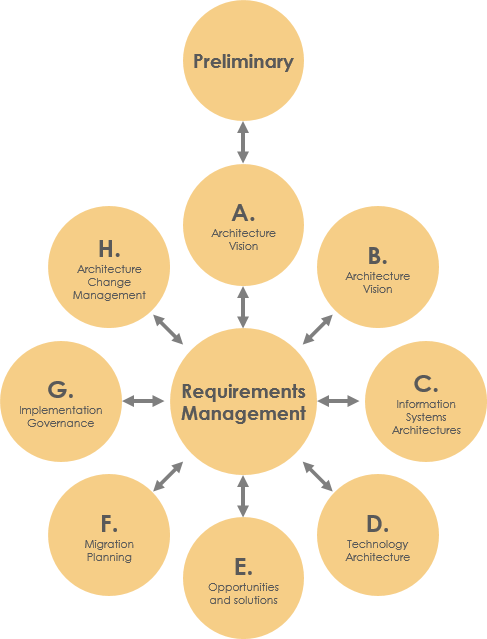

TOGAF是The Open Group Architecture Framework的缩写。TOGAF为开发企业架构提供了详细的方法和一套支持工具。TOGAF ADM是TOGAF架构开发方法的缩写，是TOGAF®建议的架构方法。它是开发和管理企业架构生命周期的一种方法，也是TOGAF®的核心。当我们谈论TOGAF ADM或简单的ADM时，我们参考下面的ADM周期：

视觉范式提供什么？

TOGAF ADM是开发企业架构的过程，而Visual Paradigm具有一个过程导航器，可以指导您完成和完成TOGAF ADM。一般来说，视觉范式的特点/方便以下几点：

1. ADM流程导航器，引导您逐步完成TOGAF ADM企业架构的开发
2. 指导您完成可交付成果和工件的创建，并提供清晰的说明
3. 在完成ADM阶段时生成可交付成果
4. 自动存档架构库中的可交付成果
5. 通过提供样品帮助您了解TOGAF
6. 提供分析和文档所需的工具和图表，包括ArchiMate 3图表和视图（Open Group认证），实施计划图，迁移路线图，成熟度分析，PERT图表，RACI图表，实施因素评估与扣除矩阵，统一差距，解决方案和依赖矩阵等

制备

你需要一个项目来工作。为了避免混淆您的生产数据，请首先在Visual Paradigm中创建一个新项目。您可以通过从应用程序工具栏中选择“ 项目”>“新建”来创建新项目。

开始吧！

打开ADM进程导航器

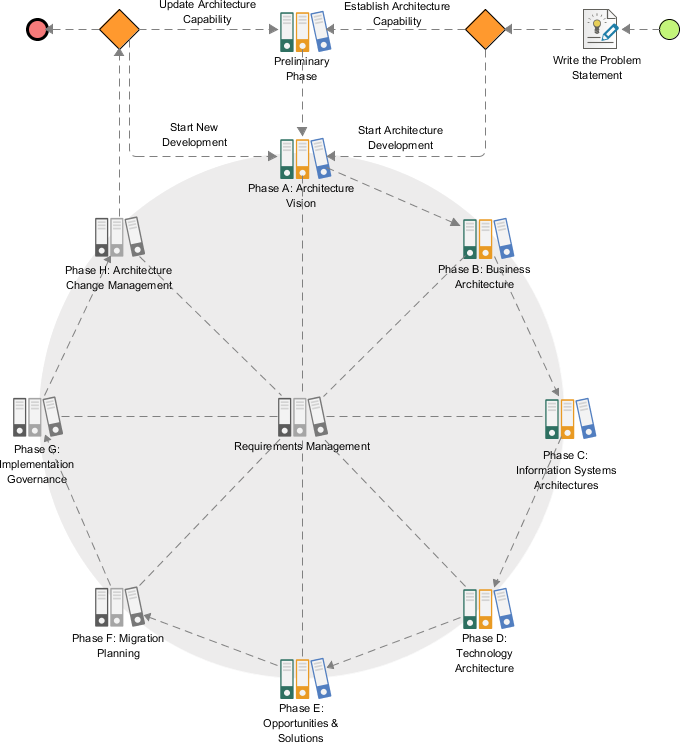

您可以在整个ADM周期中通过从应用程序工具栏中选择ADM> TOGAF来访问ADM进程导航器。

编写问题陈述

我们来看看这个过程。

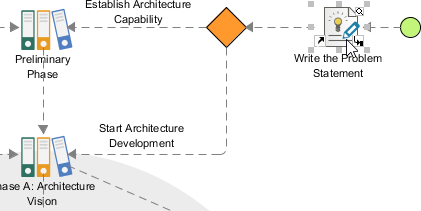

1. 双击活动编写问题陈述打开它。

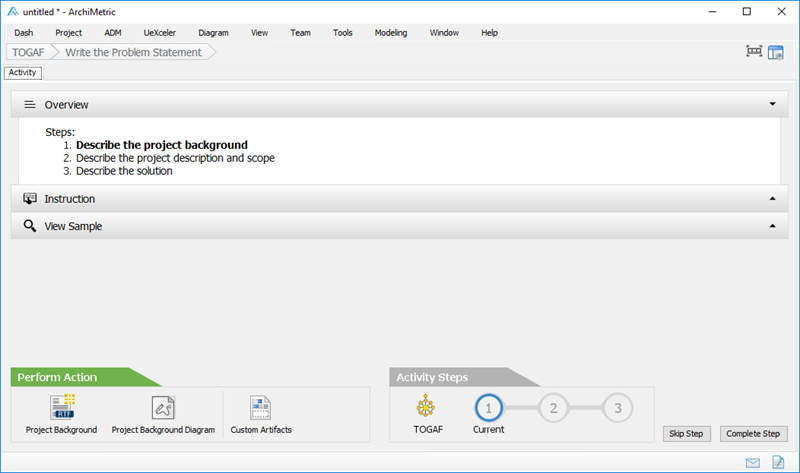

          你可以看到下面的屏幕。


          这是指导您完成不同ADM阶段下的步骤的屏幕。以此案例为例，编写一个问题陈述，您需要完成三个步骤（如“ 概览”部分所列）。所需的行动被放置在行动项目的左下角。这里是这个屏幕的各个部分的描述：

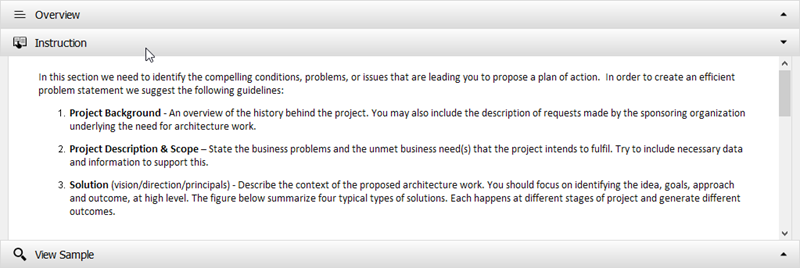

2. 我们来看看这个指令。点击说明展开它。您可以看到有关此活动和/或步骤的详细说明，并指导您完成此步骤。
3.

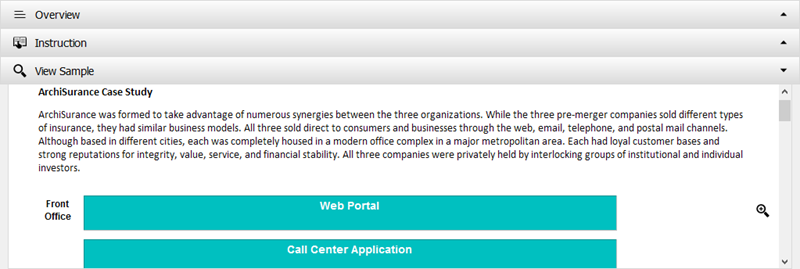

4. 我们来看一下这个例子。点击View Sample将其展开。您可以看到项目背景和图像的描述，说明组织的当前和预期状态（对于这种情况）。在这个步骤中，你需要创造类似的东西。

5. 让我们执行完成此步骤所需的操作。点击右下方的项目背景。

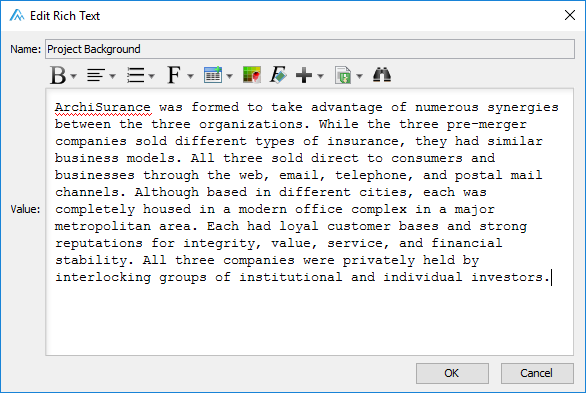

6. 系统会提示您输入项目背景。为了简化这个教程，我们先来看看View Sample部分提供的示例数据。将以下内容复制并粘贴到文本框中，然后单击确定确认。

7. 您可以选择绘制图表来说明项目背景，但是我们不打算在本教程中介绍。所以我们已经完成了这一步。点击右下角的完成步骤。

8. 您将进入步骤2.现在，单击左下角的操作图标“ 项目说明和范围”。

9. 系统会提示您输入项目说明和范围。再次，将以下文本复制并粘贴到Visual Paradigm。然后单击确定。

10. 点击右下角的完成步骤。
11. 你被带到步骤3，这需要输入问题的解决方案。同样，单击“ 执行操作”部分中的操作图标“ 解决方案”，然后将以下文本复制并粘贴到Visual Paradigm。

12. 点击右下角的完成步骤。
13. 我们已经完成了所有需要的步骤。我们回到TOGAF ADM进程导航器。在“ 活动步骤”部分下，单击TOGAF®按钮。

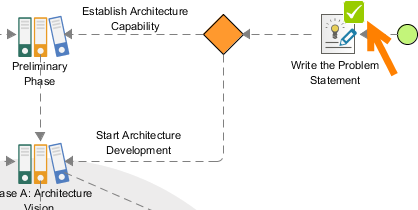

           您可以在活动编写问题陈述旁边看到复选标记，表示完成。


初步阶段 - 发展“EA的组织模式”

我们已经写完了问题陈述，让我们继续进行ADM的第一阶段，即初步阶段。

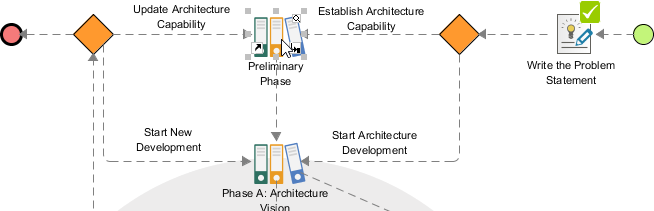

1. 双击活动“ 初步阶段”将其打开。
2.

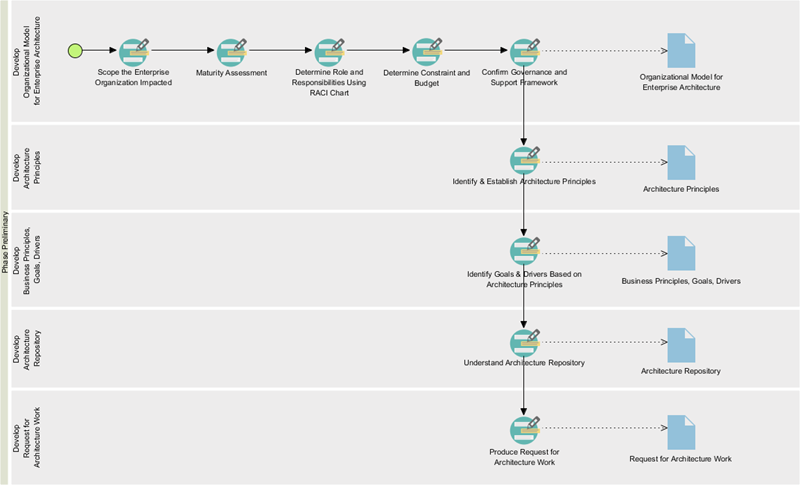

          这次您将会看到一个流程图，显示初步阶段涉及的活动。


          这次您将会看到一个流程图，显示初步阶段涉及的活动。
3. 我们从第一个活动开始 - 影响企业组织的范围。双击打开它。

4. 第一步要求您绘制一个ArchiMate图来表示受架构开发计划影响的组织单元。快速浏览说明和示例。然后，单击“ 执行操作”部分下的“ 受影响的单元”。

5. 这次你会看到一个新的空的ArchiMate图。您必须使用图表右下方的图例绘制显示受影响单位的图表。先画一个位置。在图例中选择位置。

6. 在图中绘制一个位置并将其命名为区域1。

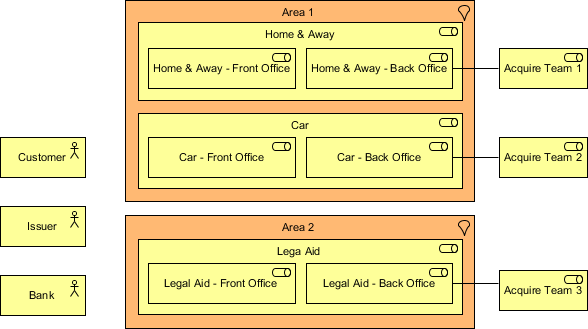

7. 应用相同的技术来绘制一个如下所示的图表：

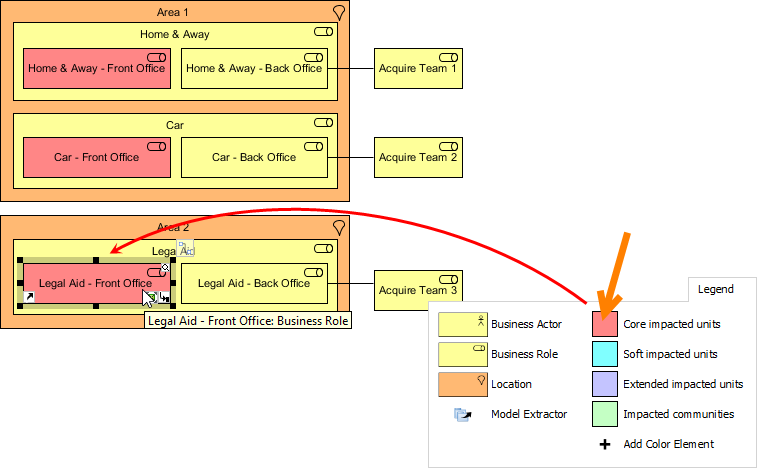

8. 根据指示，我们还需要指出个别单位的影响程度。我们首先指出具有核心影响的单位。要做到这一点，点击图例中的核心受到影响的单位，并点击具有核心影响的单位。

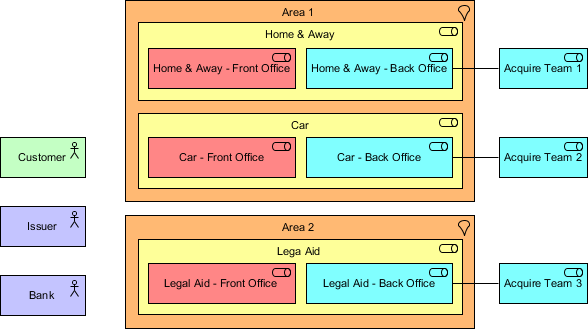

9. 指出对其他单位的影响程度。完成的图应如下所示：

10. 我们已经完成了这个图的绘制。点击面包屑，回到活动页面。

11. 点击右下角的完成步骤。
12. 步骤2需要详细描述影响。点击“ 执行操作”部分下的操作项目“影响描述”。然后，填写以下示例内容的表格：

13. 通过面包屑返回到活动页面。
14. 点击右下角的完成步骤。
15. 让我们继续下一个活动。在“ 活动步骤”部分下，单击“ 下一个活动”。

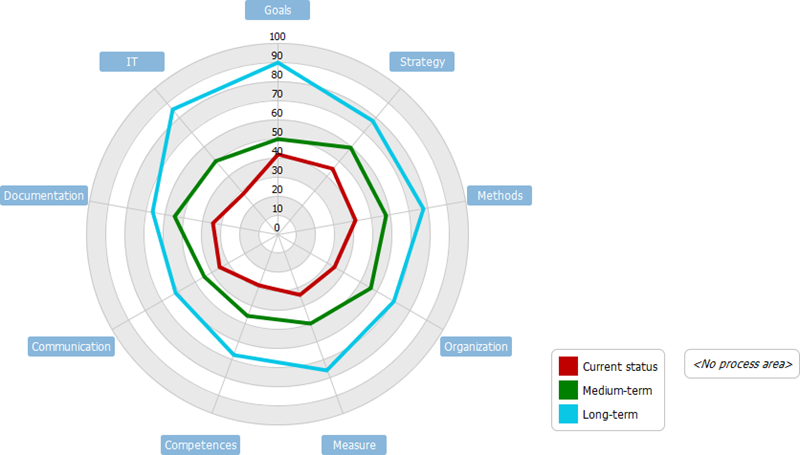

16. 此活动要求您执行成熟度分析。应用到目前为止学到的技巧，为第1步绘制下面的图表。您可以通过双击它并输入一个新的名称来重新命名一个成熟度因子（即目标，组织，策略），并通过右键点击添加一个新因子图表并从弹出菜单中选择“ 添加成熟度因子 ”。

17. 通过面包屑返回到活动页面。
18. 点击右下角的完成步骤。
19. 步骤二需要审查成熟度差距。点击行动差距表，看看回到活动页面。
20. 点击右下角的完成步骤。所以你现在应该有一个关于如何使用Visual Paradigm开发企业架构的基本概念。我们会在这里停下来

生成可交付成果

一旦完成了（交付）通道中的所有活动，就可以生成交付物。生成交付物很简单，只需要双击通道右侧的文档形状即可。

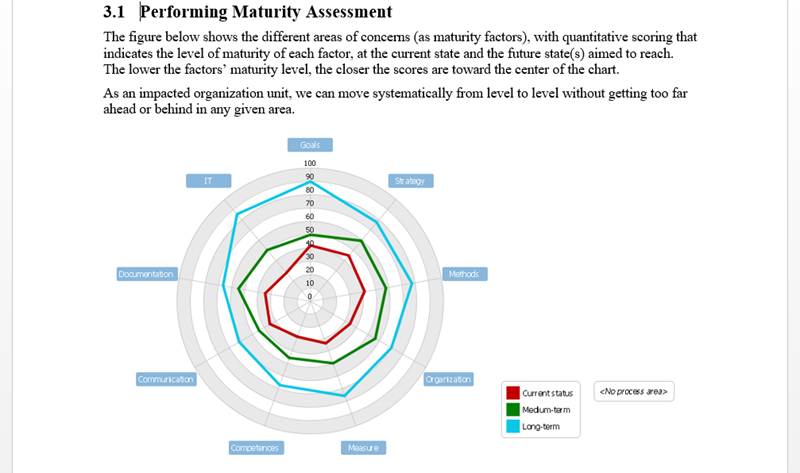

然后，提供一个文件名并确认。一个文件是用输入的信息生成的。

使用体系结构库

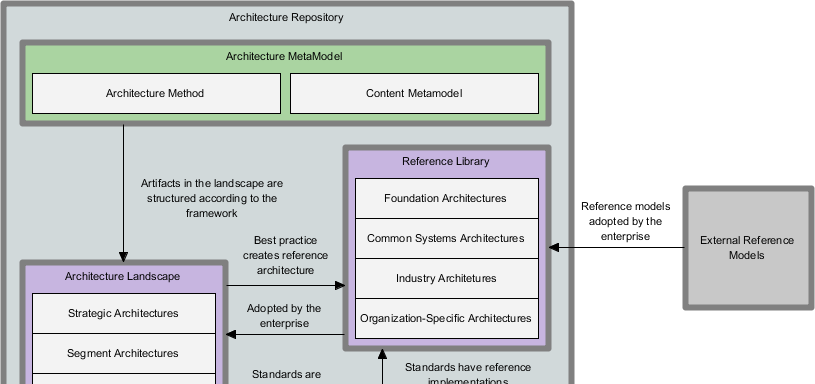

架构存储库是企业内所有架构资产的控制区域。每次生成可交付成果时，副本都会自动存储在架构存储库中。要打开Architecture Repository，请从应用程序工具栏中选择ADM> Architecture Repository。

然后，您可以访问名为特定组织架构的抽屉中的交付物。双击打开它。

Architecture Repository还允许您存储和管理自己的文件。为此，只需将需要存储的文件拖放到Architecture Repository中，然后拖放到目标抽屉中。
