Visual Paradigm下载安装及使用教程

前言

Visual Paradigm for UML (VP-UML)是一款功能强大、跨平台、使用最便捷、直观的UML建模和CASE工具，它可以整合在其他CASE工具或者其他IDE工具中，这种“一站购物式”的软件解决方案要远远优于常规的Model-Code- Deploy  的开发进程。

提示：以下是本篇文章正文内容，下面案例可供参考

一、下载

直接前往官网下载: https://www.visual-paradigm.com/cn/.

二、安装

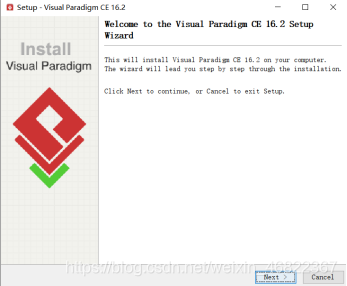

①打开下载好的安装包

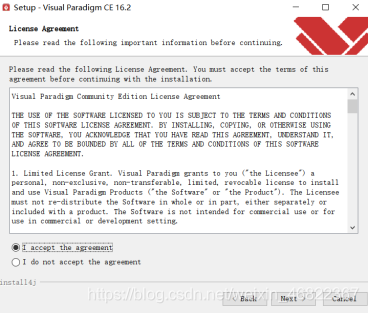

   ②勾选accept，然后点next

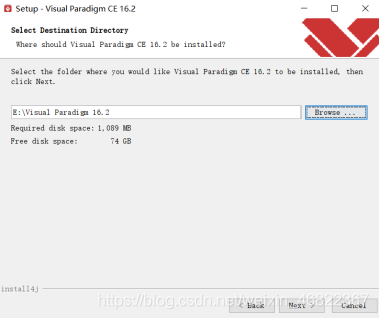

③选择要安装的路径，一直点next即可安装成功

三、基本操作

1.以特定语言创建项目

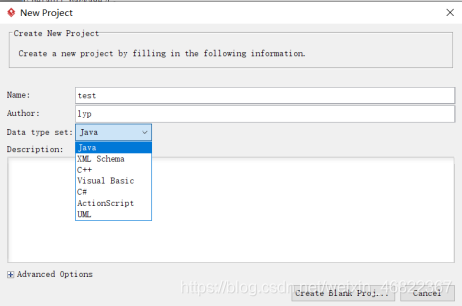

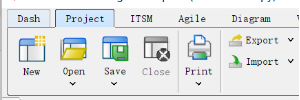

①从应用 程序 工具栏中选择“new”新建一个项目，在新项目窗口中，输入项目名称


   ②假如我们将为java项目绘制类图，选择java作为数据类型集，单击“创建空白项目”

2.创建简单的UML类图

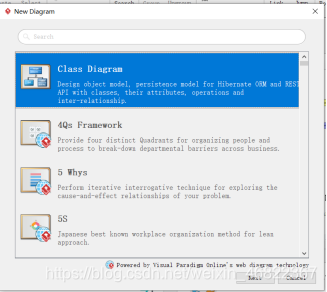

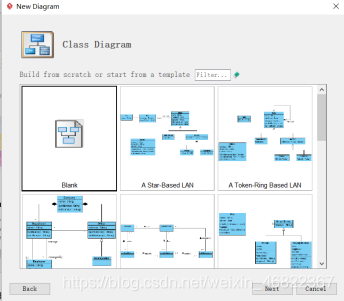

①通过从应用程序栏选择“Diagram”创建类图，在新图标窗口中选择类图，然后单击“next”

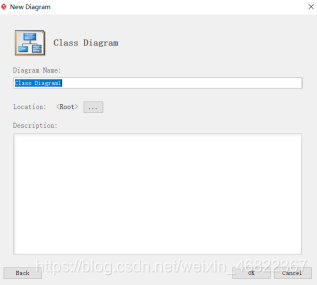

②选择“Blank”,然后点击“Next”,然后输入类图名称，就创建好了

③拖选“Class”创建类，在类名双击即可修改类名

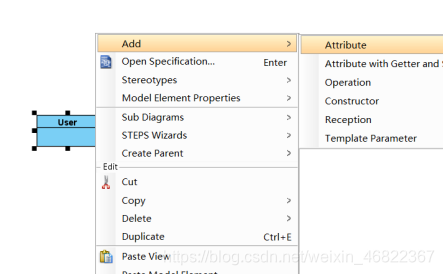

   ④右键单击该类，然后从弹出的窗口中选择“ add  ”->“Attribute”,为该类添加属性


   ⑤输入名称，然后单击图表背景以创建无类型属性。

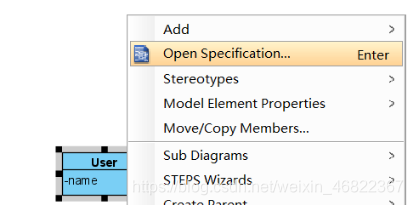

⑥右键单击属性，并在弹出菜单中选择“Open Specification”

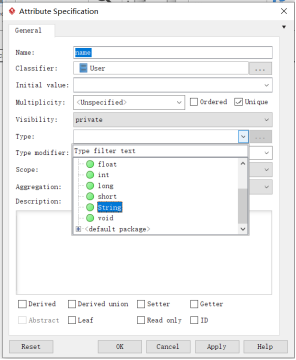

   ⑦单击“Type”旁边的下拉菜单，选择数据类型，并单击“确定”以确定


   ⑧为了节省时间，可以在创建属性的时候直接输入名称和数据类型，而无需通过规范窗口。

3.从类图生成java源代码

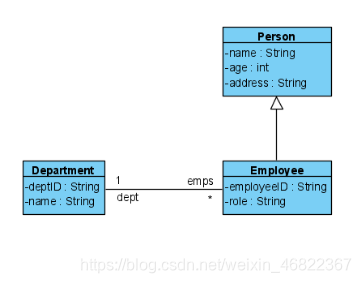

① 打开类图

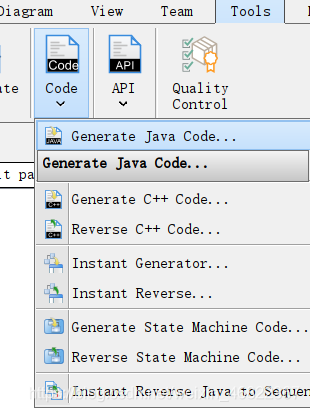

   ② 从工具栏选择"工具">“代码”>“生成Java代码”。

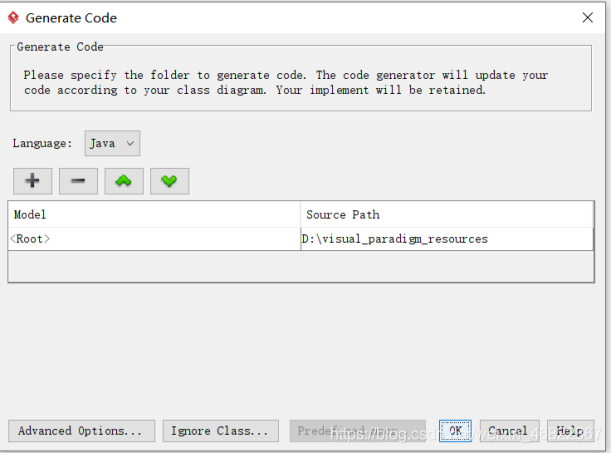

③在生成代码窗口中，指定源路径

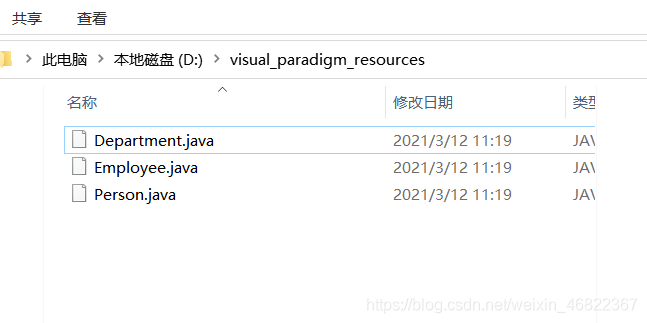

④单击“确定”，原文件输出到指定的输出路径。

4.从java更新UML类模型

①打开java文件 例如：Employee.java

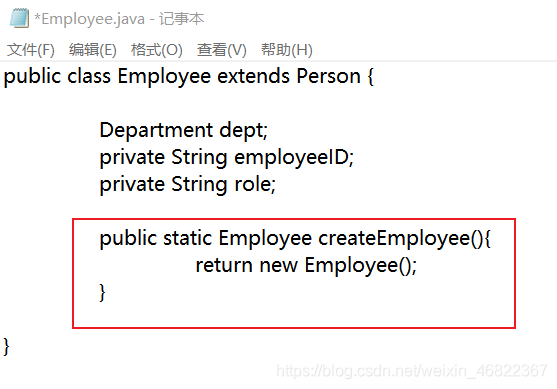

   ②将创建就业者方法写入下图所示的代码中

③保存更改

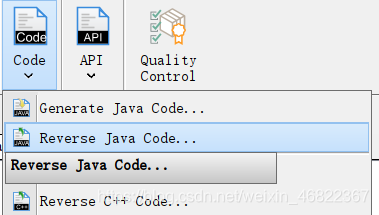

   ④从工具栏中选择"工具">“代码"和"反向java代码”。

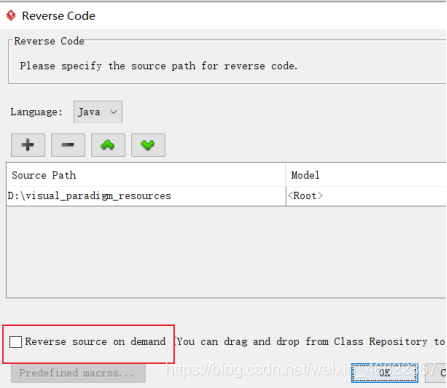

⑤在反向代码窗口底部需要按取消检查反向源。（如果继续检查，UML模型不会直接更新）

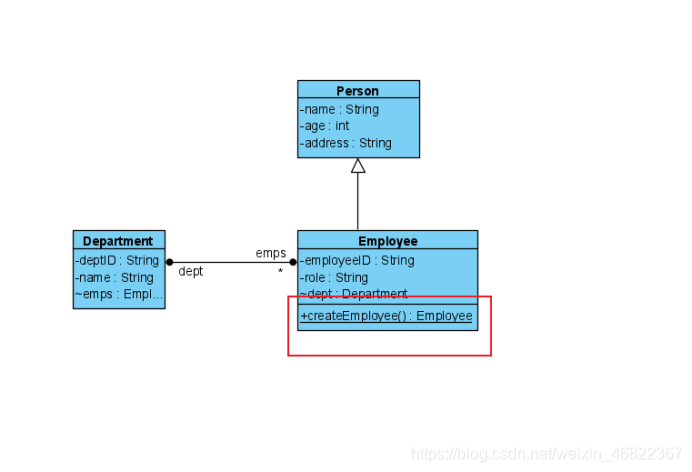

⑥单击“确定”，现在类图已更新
