Visual Paradigm使用技巧：在Excel表中编辑模型元素

概述：在本篇教程中你将学习到如何将多个类导出到Excel，然后进行修改编辑，最后再将修改后的内容导回Visual Paradigm中。

导出到Excel

1. 在Visual Paradigm工具栏中选择Project > Export > Excel...

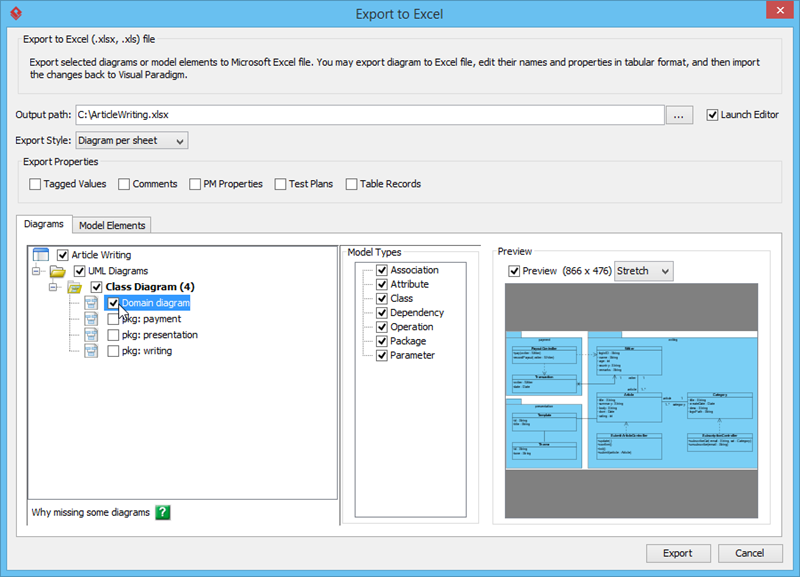

2. 在Export to Excel窗口输入需要导向的Excel文件的路径。

3. 选择需要导出到Excel的图表（diagram）。

4. 选择Export Style，在本篇教程中我们选择其中的Model type per sheet。

5. 点击Export。

6. 然后产生了一个Excel文件，将其打开。

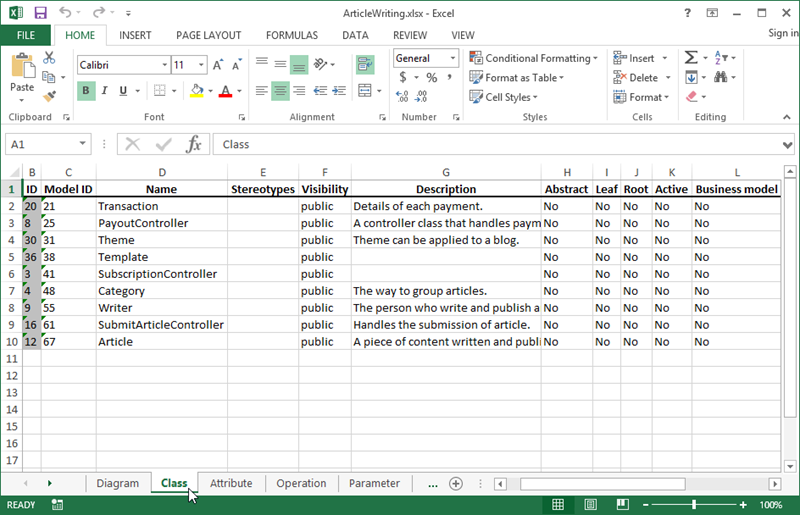

7. 在我们选择了Model type per sheet这个选项以后，数据在表格中根据模型类型进行了整理排布。我们选择打开电子表格下方的Class。

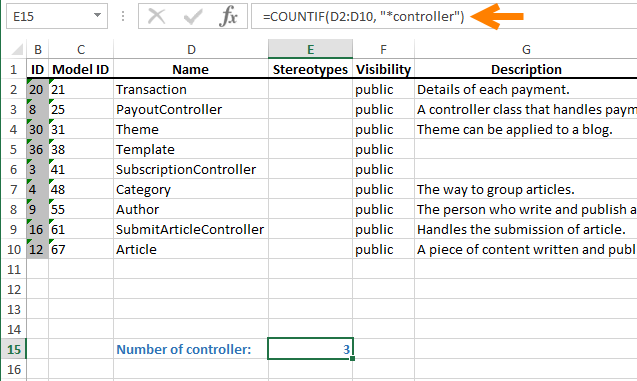

8. 然后，你可以输入一些公式进行计算。例如，下图显示了一个名为"controller"的 计算类总数的公式。

导入Excel文件

1. 我们可以对数据进行修改，然后将其导回到建模工具中进行模型更新。例如，将类"Writer"的名称改为"Author"。

注意：如果你是想要增加一些额外的东西到导出的Excel表格中，而非简单的修改模型元素属性，请确保它不会影响到导出的内容。否则，该文件无法被导回到源项目中。为了避免影响到导出的数据，请在远离这些内容的单元格中进行输入操作。最好的位置是保持与导出内容的最下端至少五行的距离。

2. 保存文件。

3. 回到Visual Paradigm。在工具栏中选择Project > Import > Excel...

4. Import窗口中显示了哪些模型将会发生改变，点击OK进行确认。

5. 模型元素将会根据在Excel上的修改进行改变。
