Visual Paradigm简单教程（2）：绘制序列图

1. 前言

在上一篇文章中，介绍了使用Visual Paradigm简单教程（1）：绘制状态机图，本文我们接着介绍如何使用visual paradigm绘制序列图。

2. 相关概念

2.1 序列图概念

所谓序列图可以理解为软件不同部分，比如组件之间的 交互 序列图，序列2字说明了交互序列流程，比如我们想要描述一个软件的使用顺序、业务流程顺序等待，都可以通过序列图来实现。

2.2 生命线

这里使用“生命线”可能不够形象，个人理解 应该称为 节点，即序列图中的某个节点环节。

2.3 消息

生命线（节点）之间的消息

3. 绘制序列图流程

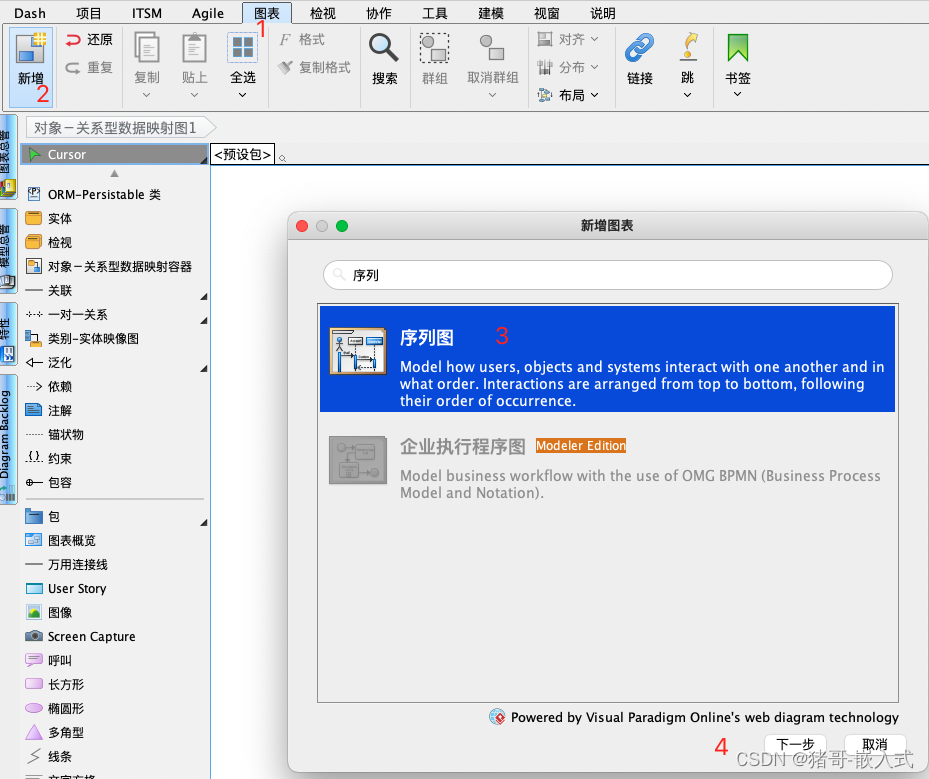

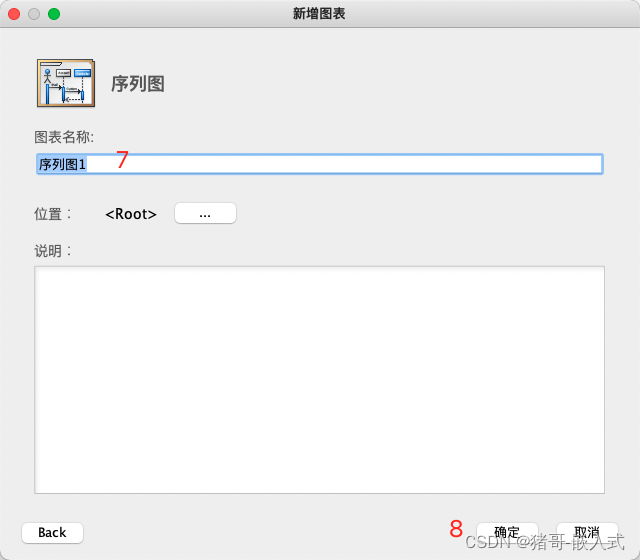

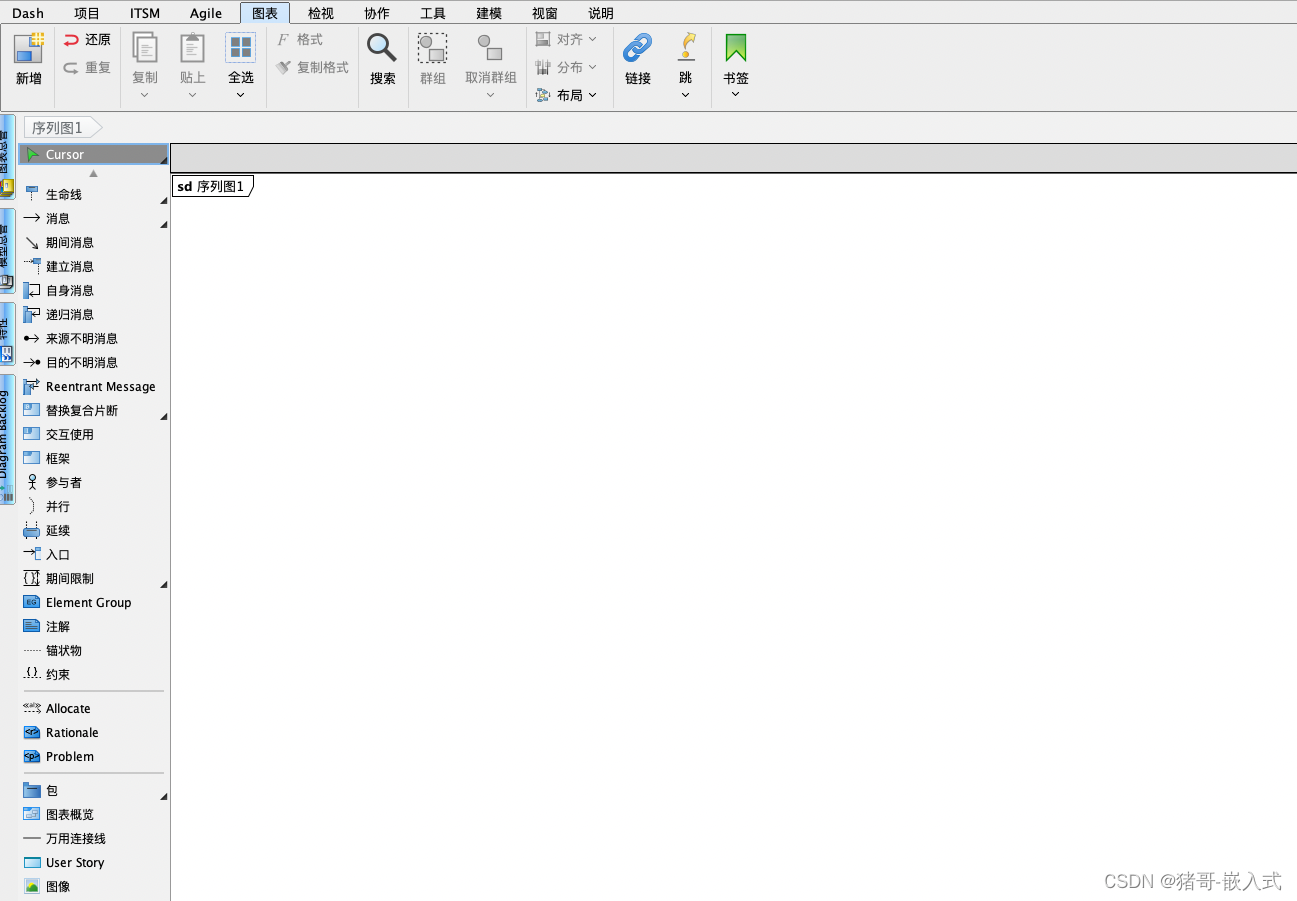

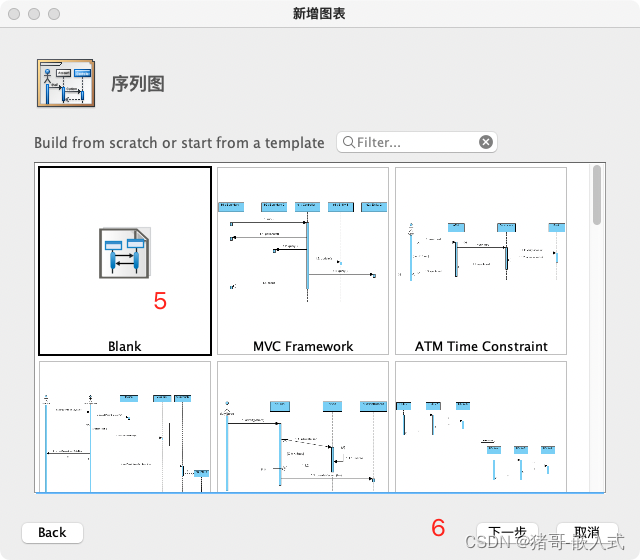

3.1 添加序列图表

3.2 添加第1个生命线（节点）

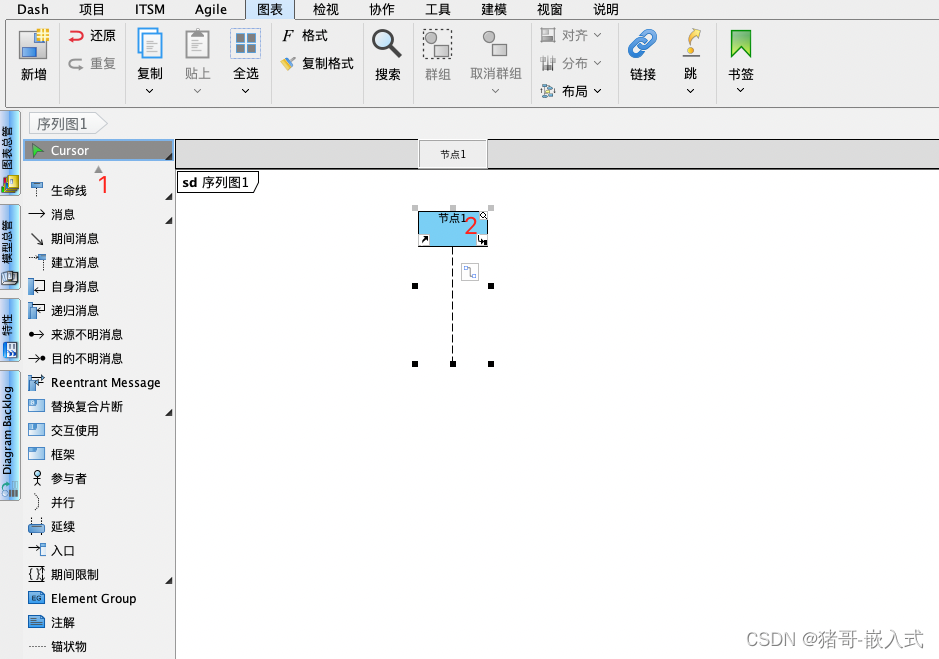

鼠标点击左侧导航栏的【生命线】图标，拖动鼠标到 画布 上，然后根据提示输入生命线名称，本例中设定为节点1，如下图所示：

3.3 添加第2个节点

添加第2个节点可以有2种方式：

   （1）重复3.1实现。

   （2）由第1个生命线，直接添加消息并生成关联的第2个节点。

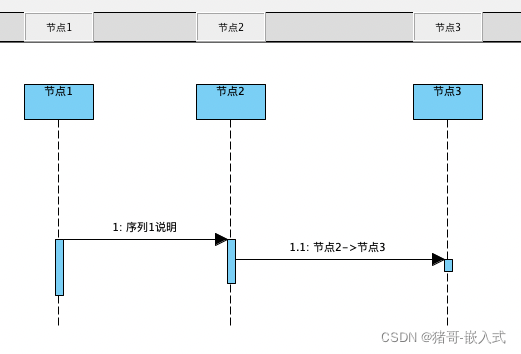

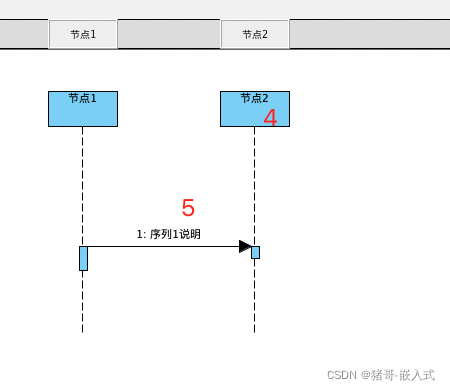

   这里我们演示一下从第1个生命线，通过添加消息并生成关联生命线的方式，如下图所示：





   上图中根据提示输入生命线2名称，节点1到节点2的消息名称

3.4 重复3.3添加第3个生命线

3.5 添加消息

生命线是重要节点，而序列图的核心还是为了说明节点之间的消息序列，所以我们重点讲述一下如何添加消息。

3.5.1 添加 节点1到节点2的消息请求1

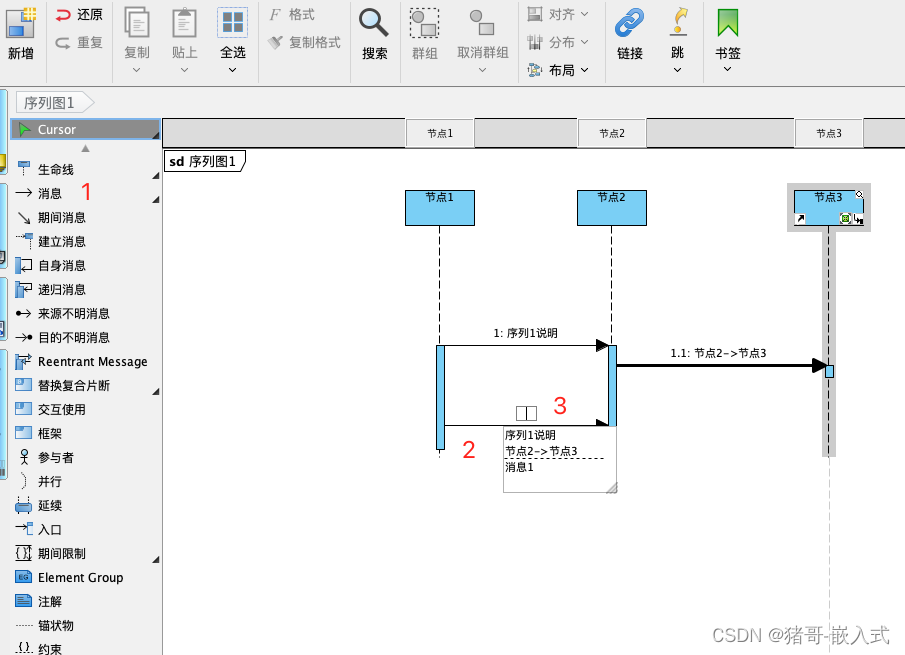

鼠标点击左侧导航栏【消息图标】，选择起始生命线，然后拖动鼠标到目的生命线，根据提示输入消息名称

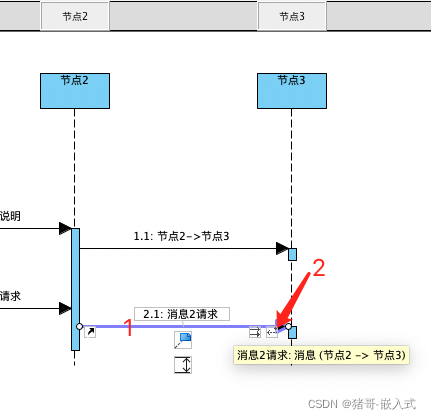

3.5.2 添加节点2到节点3的消息请求2

按照3.5.1步骤，添加消息请求2

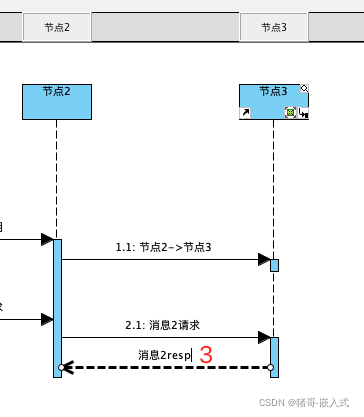

3.5.3 添加节点3到节点2的返回消息

3.5.4 添加节点2到节点1的消1 返回

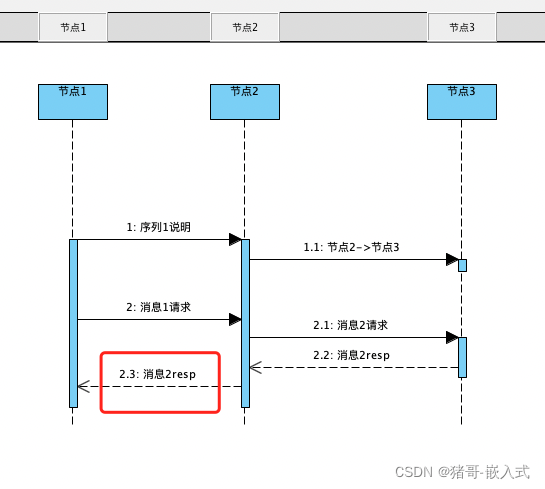

重复3.5.3步骤，添加，如下图所示：


   至此，我们完成了消息的添加。

4. 序列图消息的序号分配逻辑

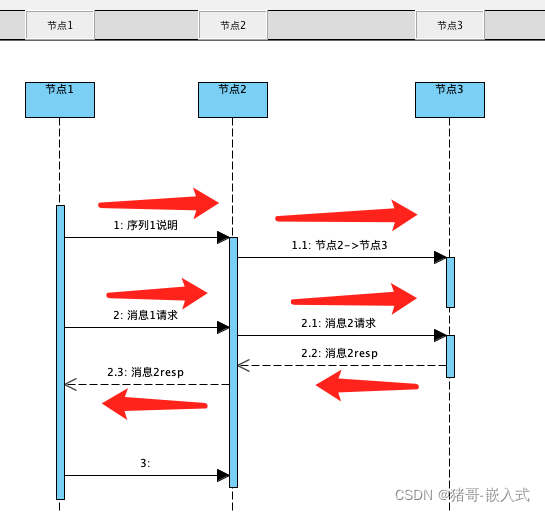

在上面的操作中，我们会发现，visual paradigm会给我们添加的消息默认分配好序列号的，而且默认从最左侧开始，到最右侧为一次完整的请求序列。每次从最左侧发起开始，一级序号会自增1，其他二级需要也会自增。


   从上图可以看到：

一级序号的分配是从最左侧开始，只要是从左侧开始，就分配一个新的一级序号，往右的方向，分配二级序号。 二级序号的值也是自动分配。

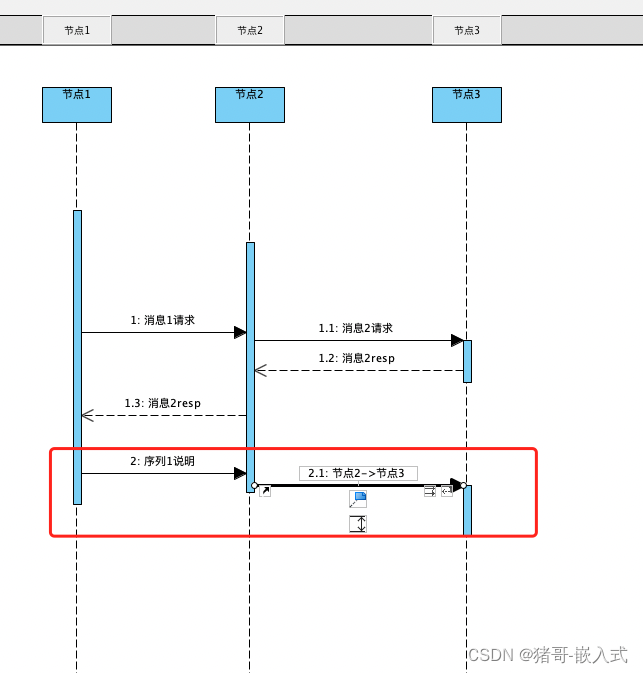

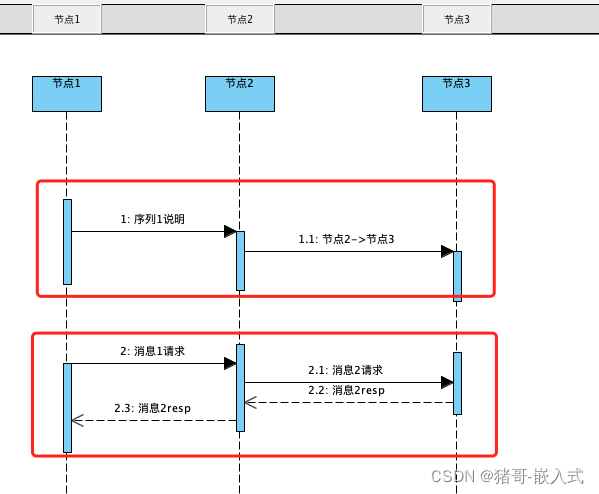

序号的大小顺序取决于 消息线的垂直位置，移动消息线，对比可以发现，如下图：

5. 分段生命线

上图中我们看到节点1与节点2的生命线都是从上到下的，而节点3则是一段一段的，这其实是 visual paradigm的一种涉及逻辑，生命线的线条对应了消息组，我们为了美观或者管理，是可以对生命线现行分段的。废话不说，操作流程如下：

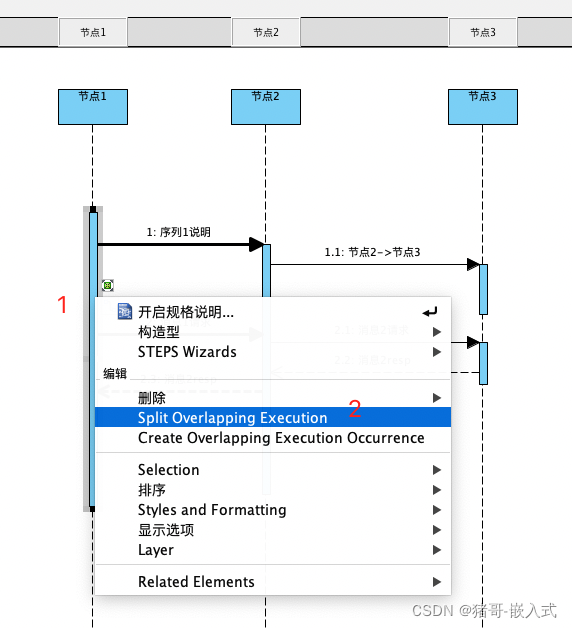

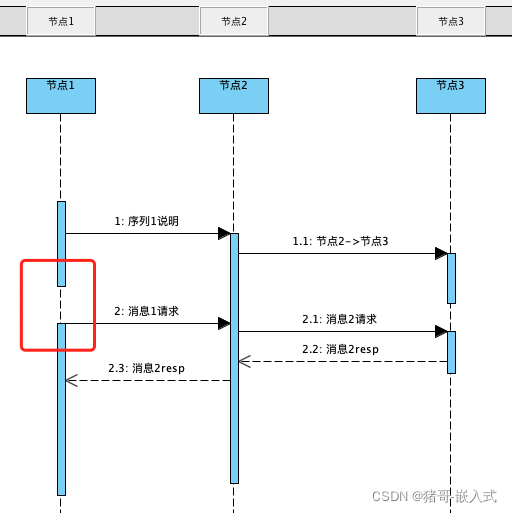

   鼠标 光标  移动到想要分段的位置，然后右击，弹出菜单，选择 Split Overlapping Execution进行分段。效果如下：

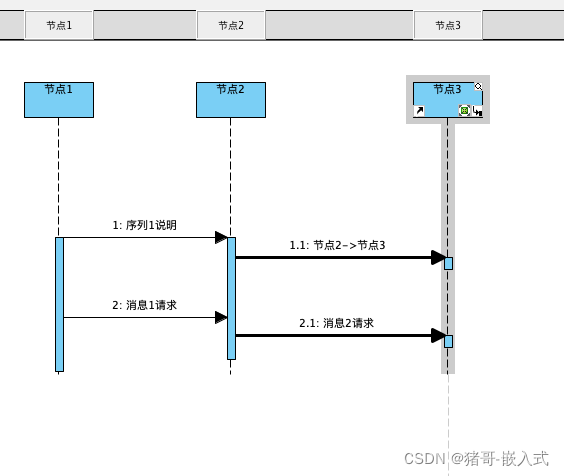

   重复上述分段操作，最终效果如下：

6. 添加复合片段

有时候我们在画序列图时，会有这样的需求： 根据条件判断，走不通的流程，流程之间是互斥的，这个时候，我们就需要alt类型的符合片段，具体添加流程如下：

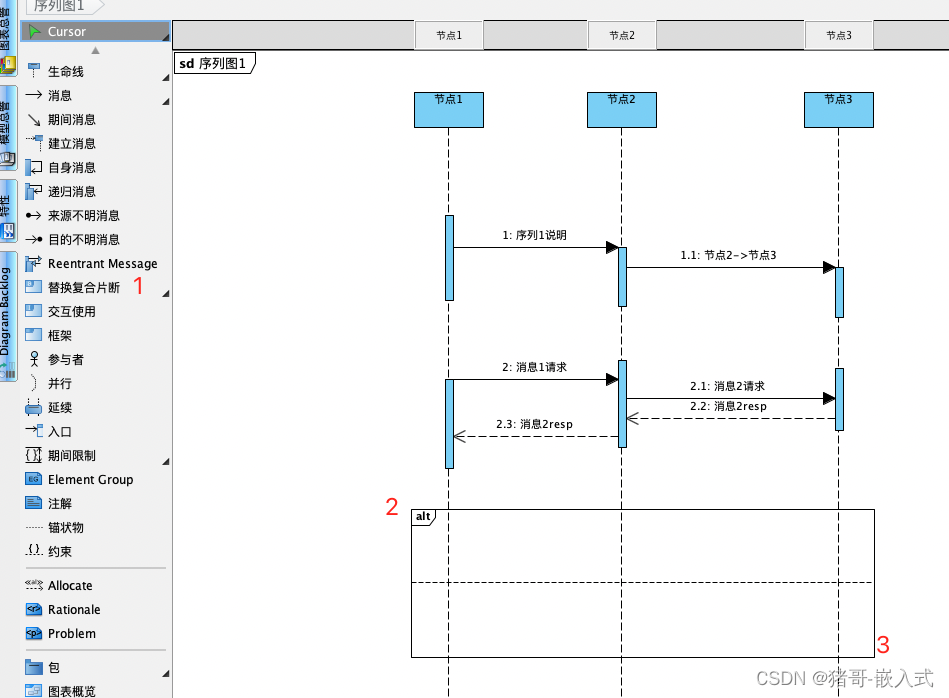

   鼠标点击左侧导航栏【替换符合片段】，在画布中，拖动，根据需要覆盖的生命线进行拖动片段大小。

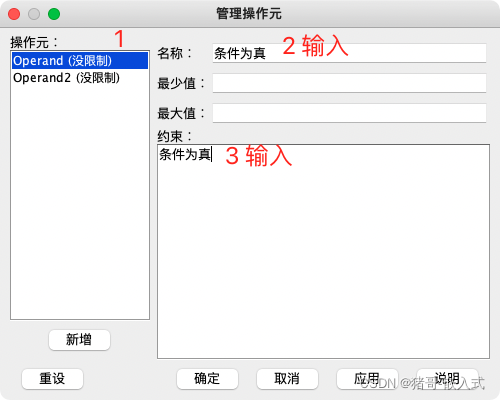

   然后配置符合片段属性，比如添加条件说明：

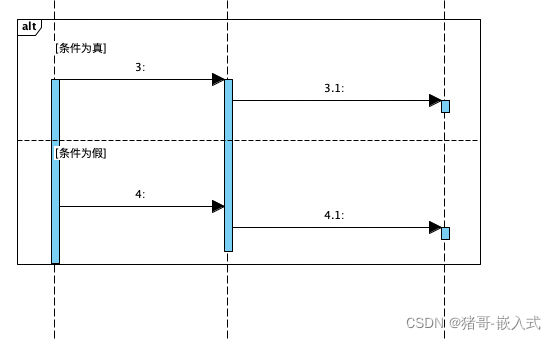

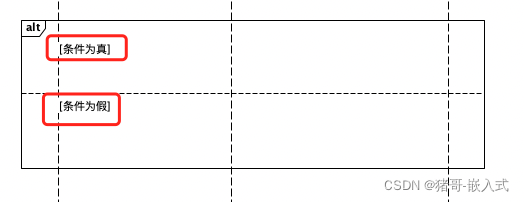

   选择应用、确定，最终效果如下所示：


   我们可以在这个复合片段中添加各个片段的消息。

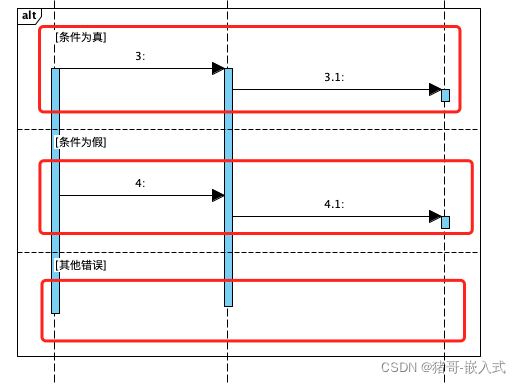

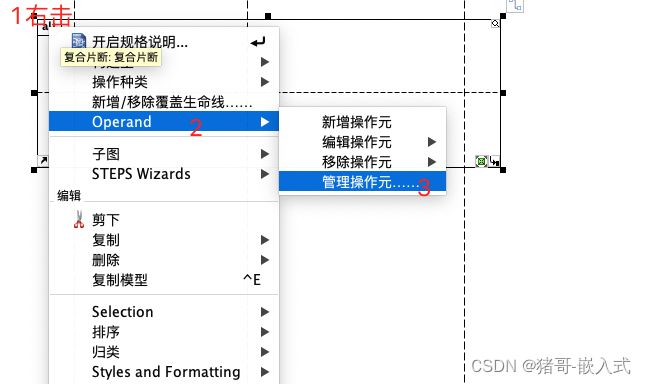

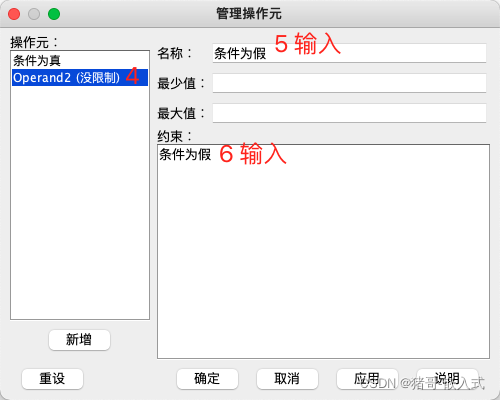

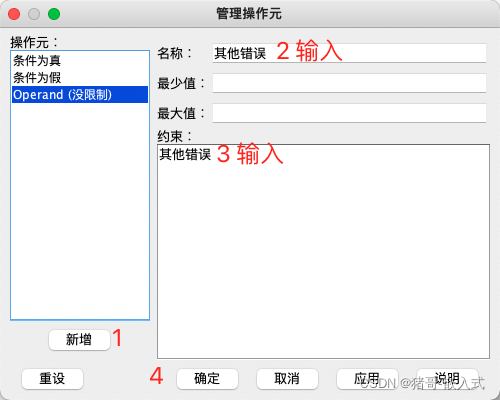

ps：alt复合片段默认是分2段，也就是针对if/else，其也支持if/else if/else即多段，操作如下：


   最终效果如下：

注：复合片段还有其他种类，比如break、loop等，操作方式类似，根据片段类型进行选择，自行摸索吧。

7 小结

序列图对于梳理软件流程、业务 架构  、业务逻辑非常有帮助，毕竟图表比文字更加形象一些，上述简单介绍了visual paradigm绘制序列图的流程，对于一般场景基本够用，其他高级用法，还需慢慢摸索。
