Visual Paradigm简单教程（1）：绘制状态机图

1. 前言

最近发现了一款堪称宝藏的软件：visual paradigm，这个软件是一款强大的UML工具，UML的意思是统一建模。使用这个软件可以画 流程图  、状态机图、序列图，不过不知道为什么，这个软件的教程非常少，本系列文章简单讲述该软件如何使用。

2. 绘制状态机图步骤

2.1 状态机机制关键概念

state/状态

   状态是对象生命期间的条件，在此期间它满足某些条件，执行某些活动或等待某些外部 事件 ，简单的说就是我们状态机里的状态。
event/事件

   触发状态 转换 的条件
transition/过渡

   两个状态之间的转换，当满足一定的事件或条件时，由1个状态过渡到另外一个状态。

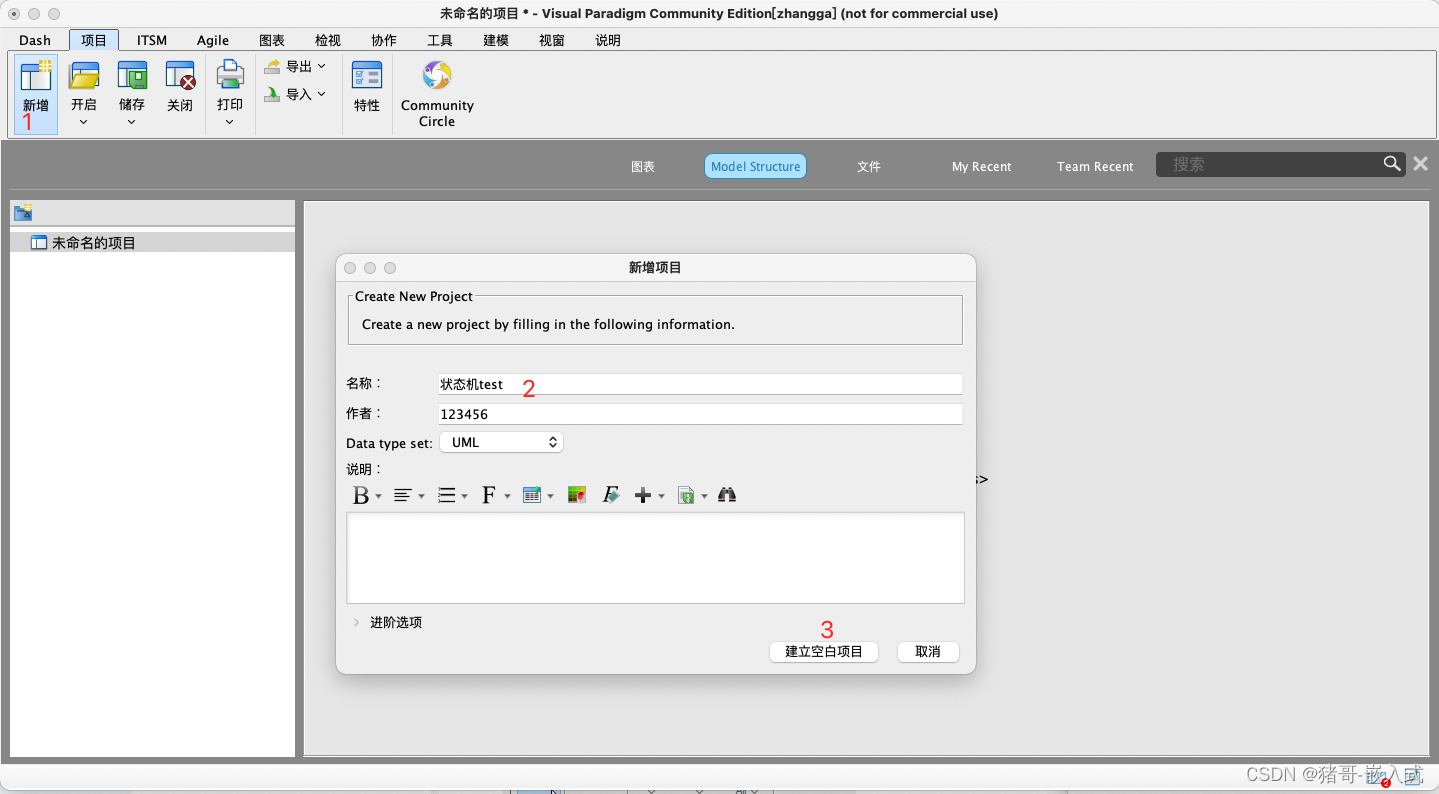

2.2 创建工程

2.2 添加状态机图表到工程

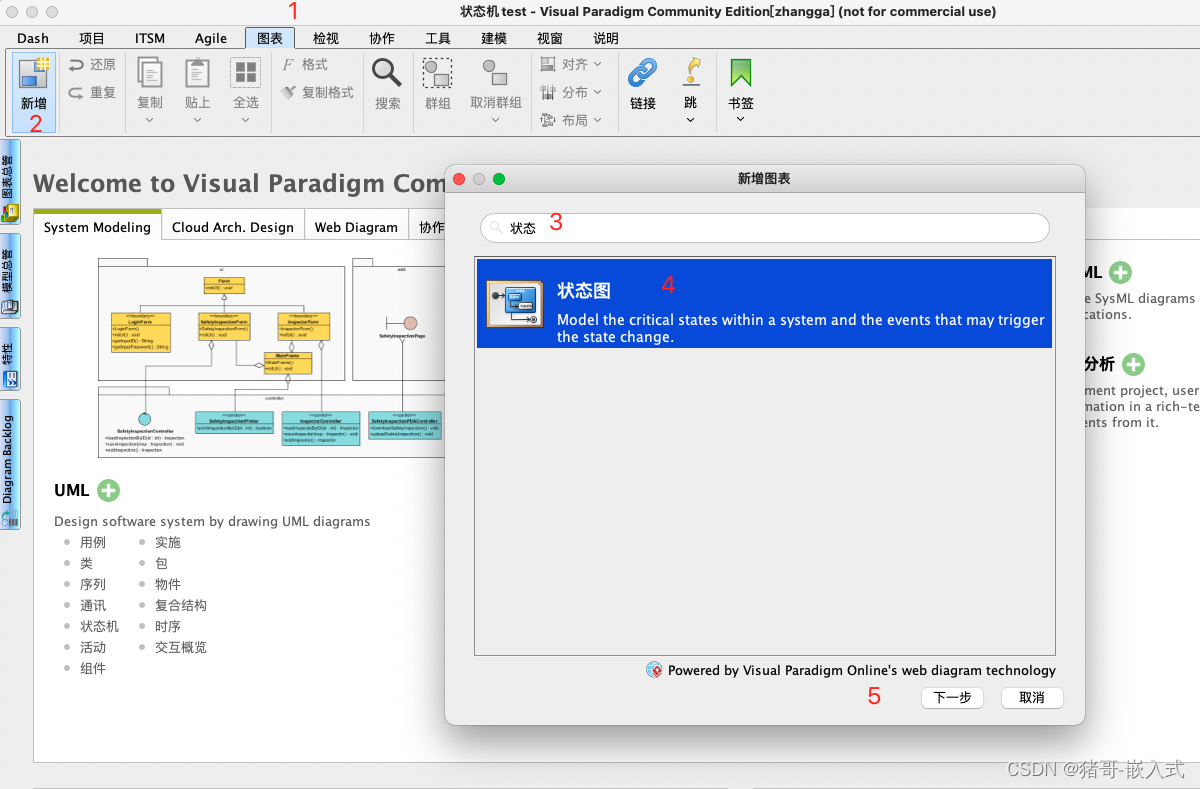

新增图表到工程中，在visual paradigm中所有的内容都是图表，所有我们需要手动检索并选择要添加什么 类  型图表到工程中，本例我们选择添加状态图到工程中。

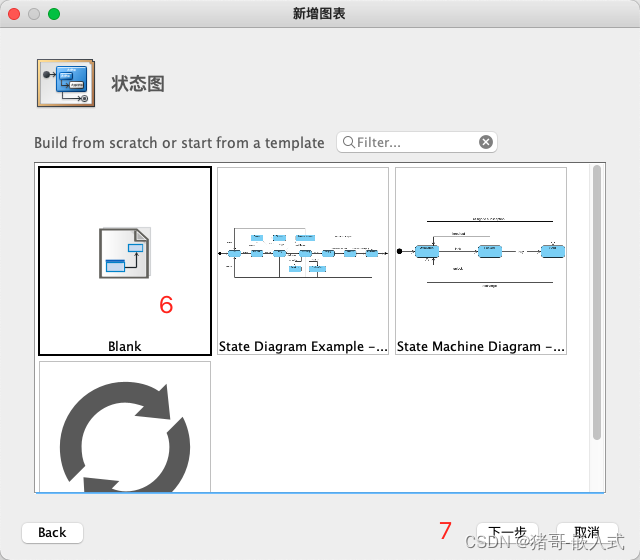

   选择创建1个空白状态图。

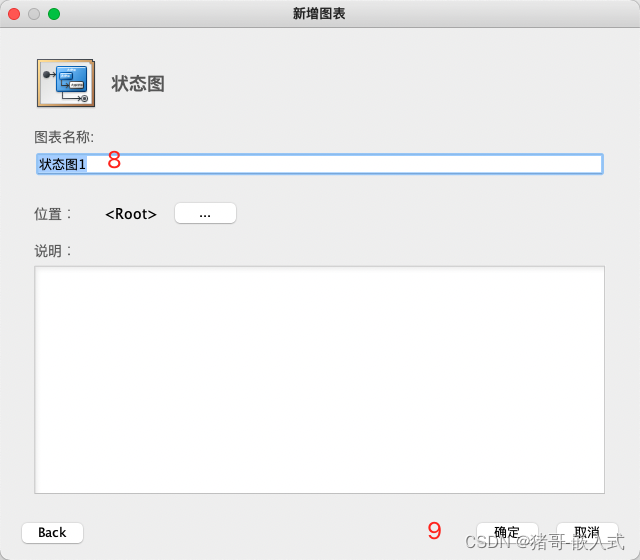

   输入状态图名称

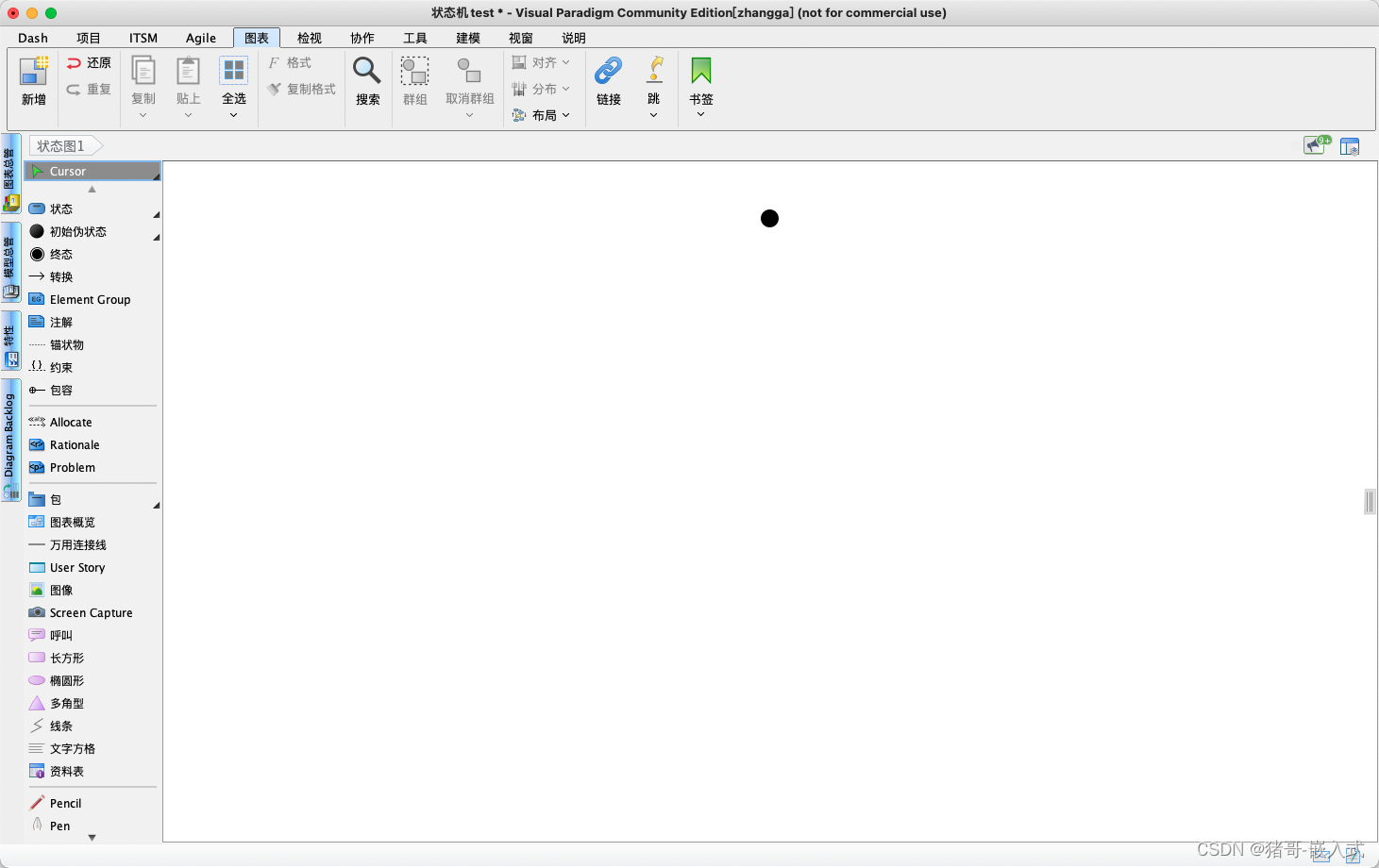

   添加状态图表后如上图所示，默认会有1个初始伪状态。

2.3 添加第1个状态

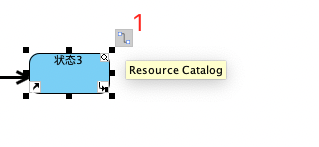

将鼠标光标移动到初始伪状态上，点击添加图标


   选择新增状态，鼠标点击


   这里不要输入任何字符，默认即可，这里只是提示，回车按键，实现添加状态


   添加完成后如下图所示：


   如果想要修改状态名称，可以双击状态框，然后输入想要的状态名称

ps：上述操作都是通过图标来实现的，也是可以通过左侧导航栏中的选项来实现的。

2.4 添加第2个状态

添加第2个状态可以有两种方式：

   （1）直接从状态1过渡生成第2个状态。

   （2）添加独立的第二个状态。

2.4.1 从状态1过渡生成状态2

   上述操作就能够实现从状态1过渡生成状态2，我们可以用移动各状态的位置，如下图所示：

2.4.2 添加独立状态

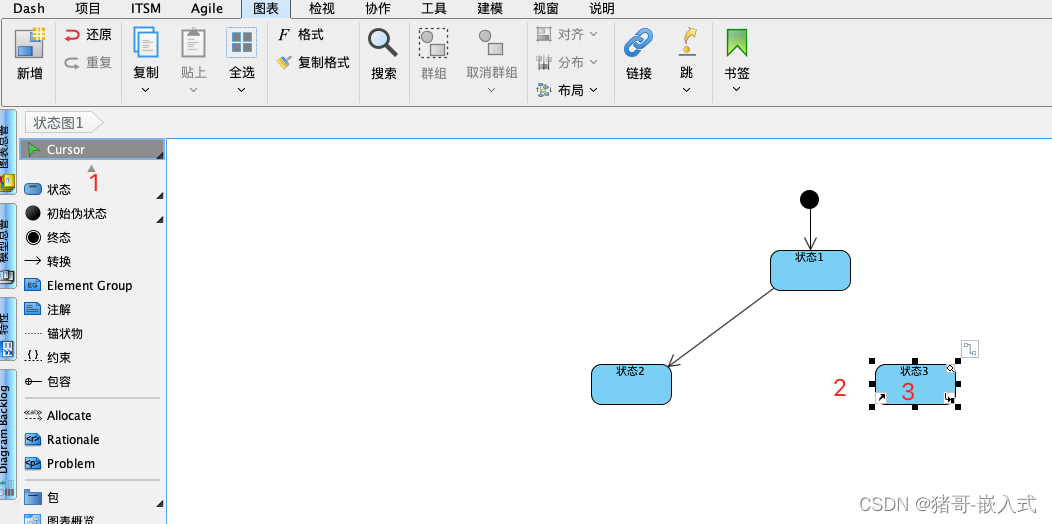

   （1）鼠标点击左侧导航栏【状态】图标选择要进行的操作，然后在 画布 空白处点击生成新的状态。也可以鼠标点击导航栏【状态】图标，然后直接拖动到画布空白处。

   （2）修改状态名称。

2.5 添加状态转换事件

在2.4.1中，从状态1直接过渡生成状态2，其实背后做了2件事儿：添加新的状态，添加状态1到状态2的过渡条件。我们现在设置状态2转换到状态3的过渡事件。如下操作：

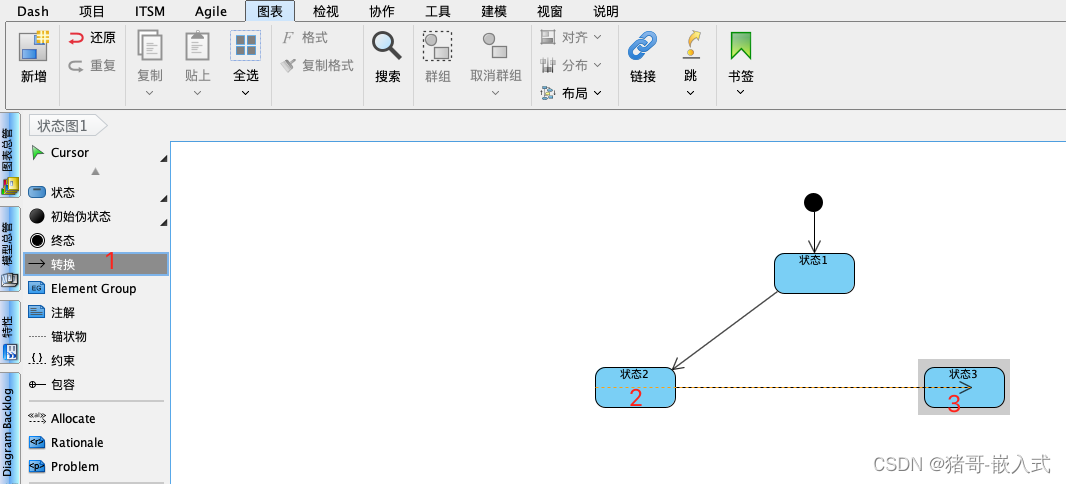

   先用鼠标点击左侧导航栏【–>转换】图标，选择要进行的操作，然后鼠标点击要进行状态转换的起始状态（本例中为状态2），不要松开鼠标左键，拖动到状态转换的目的状态（本例中为状态3）。

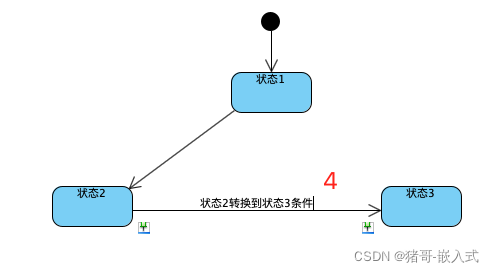

   根据提示，输入状态转换过渡的条件，如上图所示。

2.6 添加自身转换

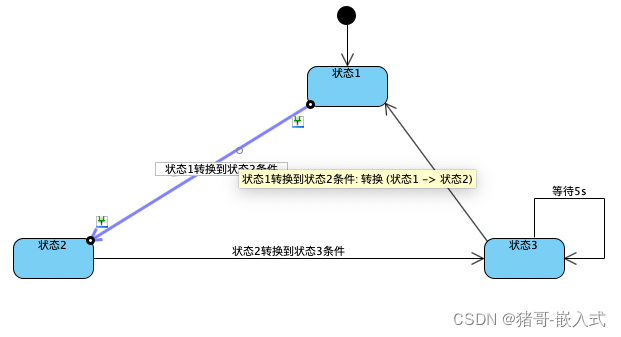

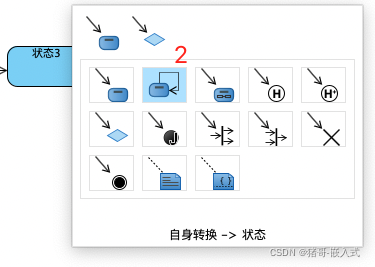

有时我们可能要表达状态等待的概念，此时可以用【自身转换】状态，添加流程如下：

2.7 添加转换条件并完成闭环

我们在添加转换条件时时可以直接添加转换条件的，如果想要修改，只需要双击【转换线】按照提示输入即可。

2.8 其他

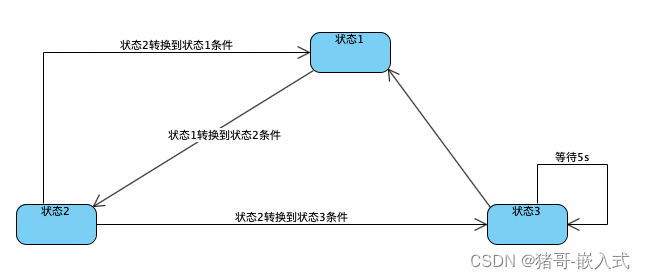

（1）转换条件不一定只能有1个方向，这个是完全 灵活的  ，上图中既可以从状态1到状态2，也可以由状态2到状态3

   （2）初始伪状态也可以不要，通过独立的状态进行添加也可以。

   （3）状态转换线的形状可以通过点击，然后拖动改变形状。

小结

通过上面的流程，对于一般的状态机需求基本上就能够满足了，更高级的功能就需要慢慢摸索实现。总之，使用visual paradigm绘制状态机图十分方便。
