Altium Designer学习笔记：原理图绘制技巧

本文基于Altium Designer20

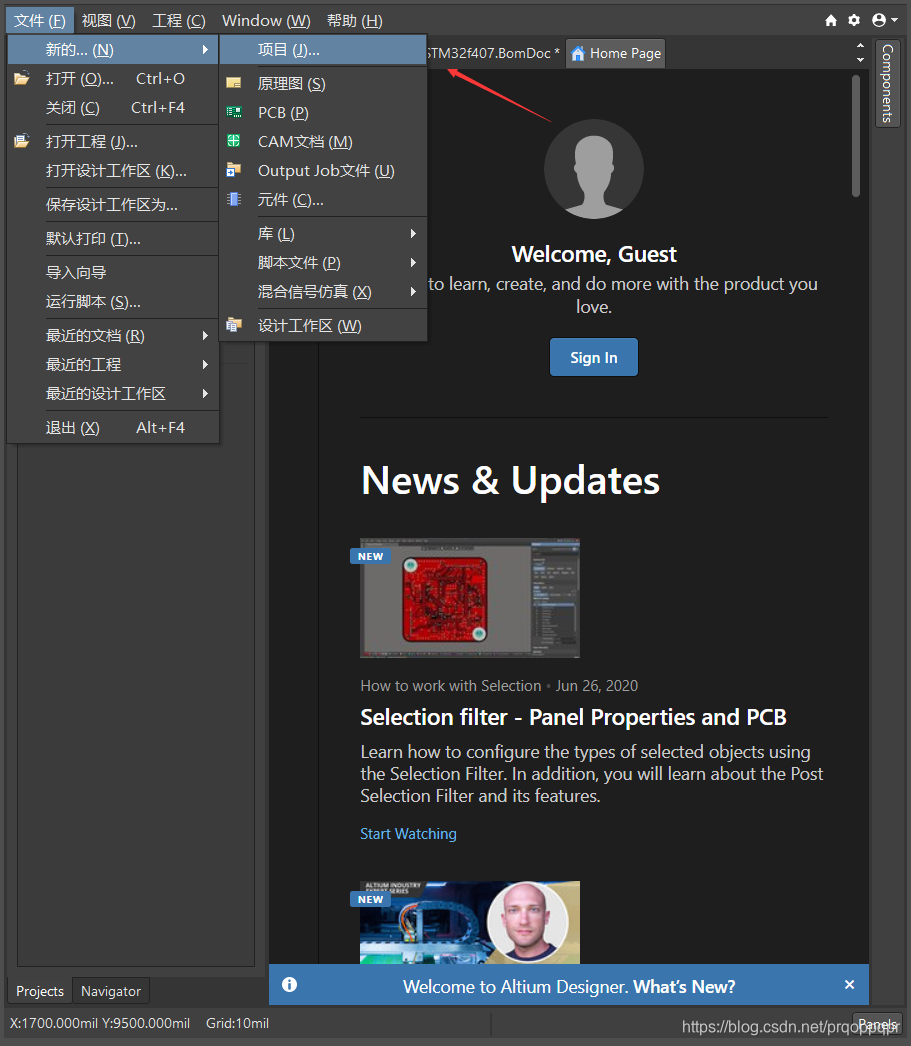

创建项目

   首先：原理图库是用来设计元件库中没有的元件的，而原理图是用已有的元件来作图的

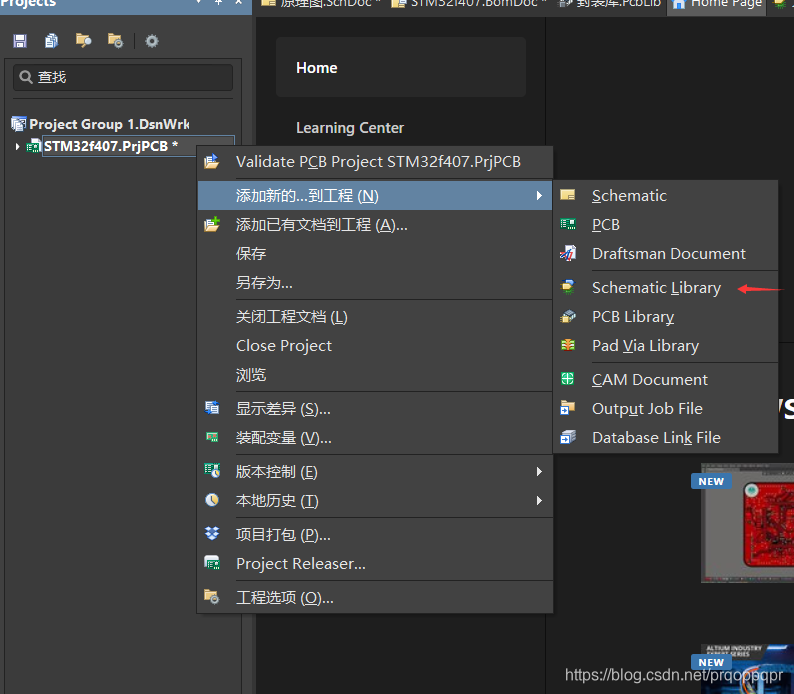

绘制原理图库

此大类下的操作均在原理图库(.SchLib)文件下

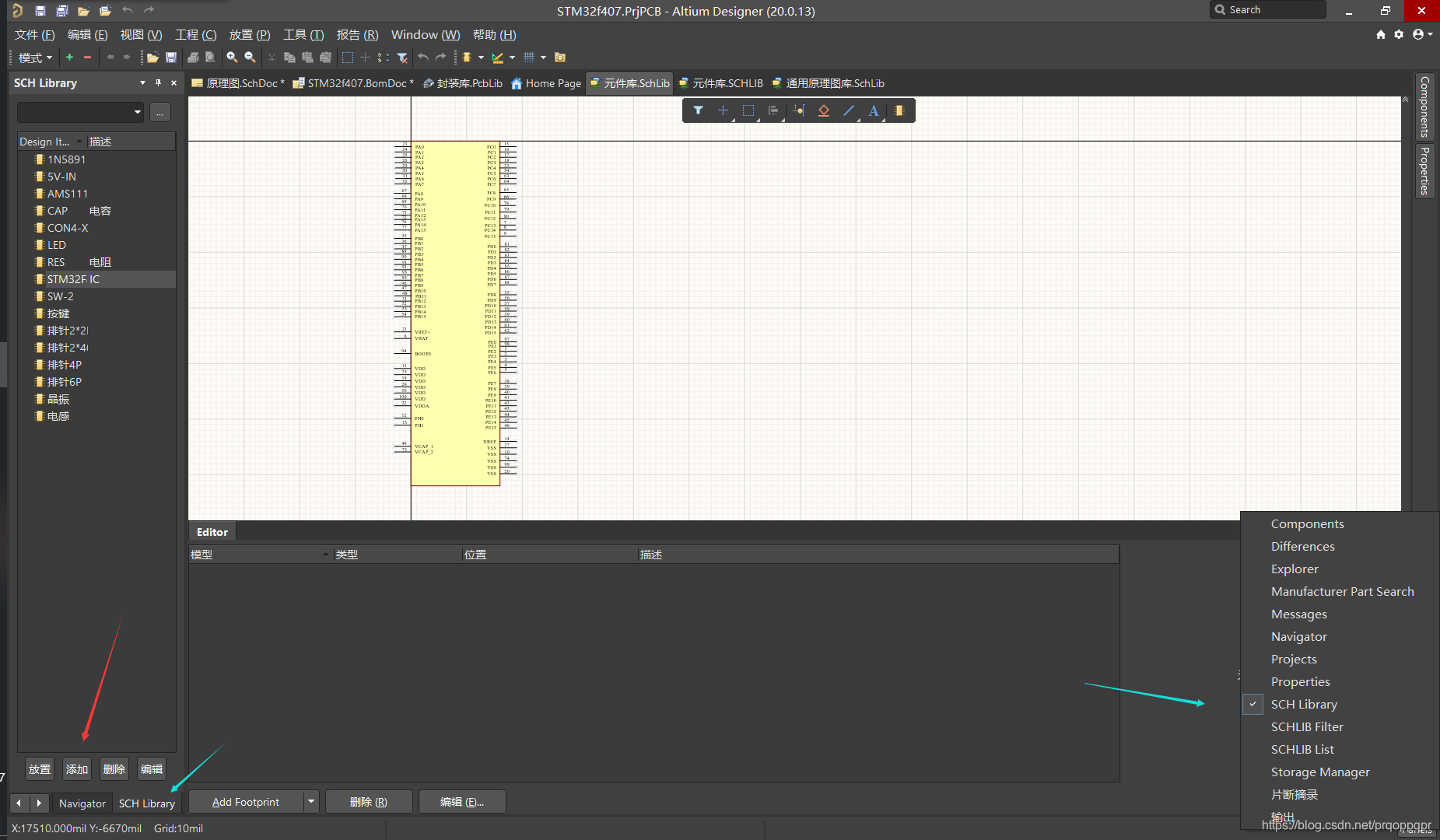

   在SCH Library 界面添加（红箭头），找不到的找右下角Panel或者左下角栏里（蓝箭头）

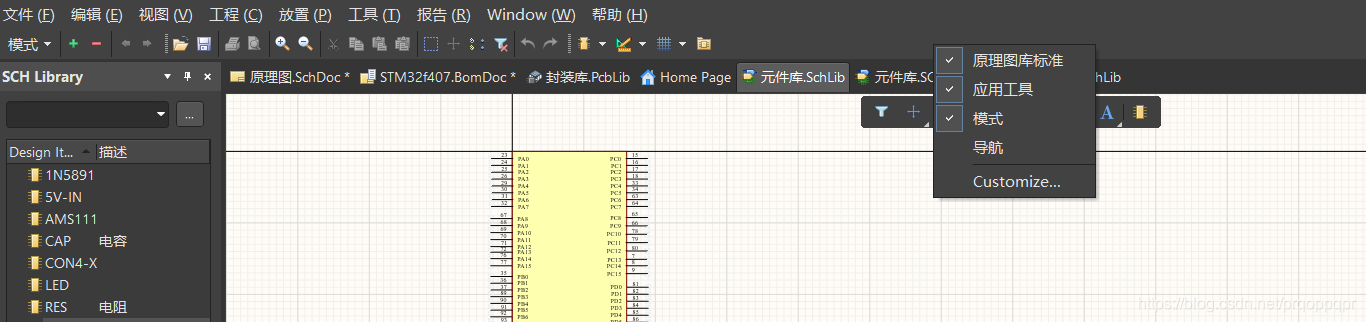

工具栏  里的小项可以鼠标放置右键勾选

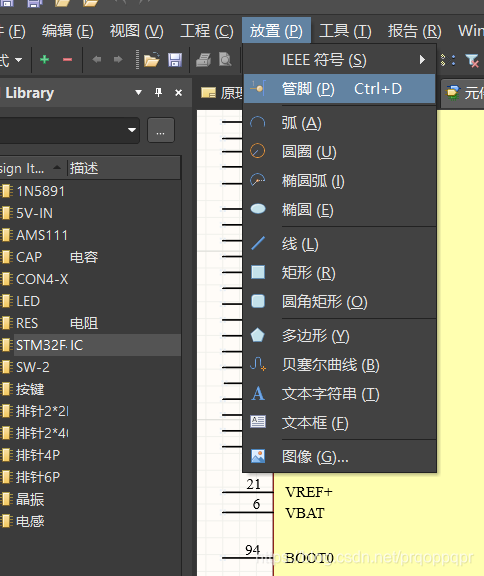

   之后就在里面绘制元件就可

   原理图中的元件的尺寸没有严格要求不必要与元件对应，只要在原理图看着适当即可

绘制小技巧

对齐

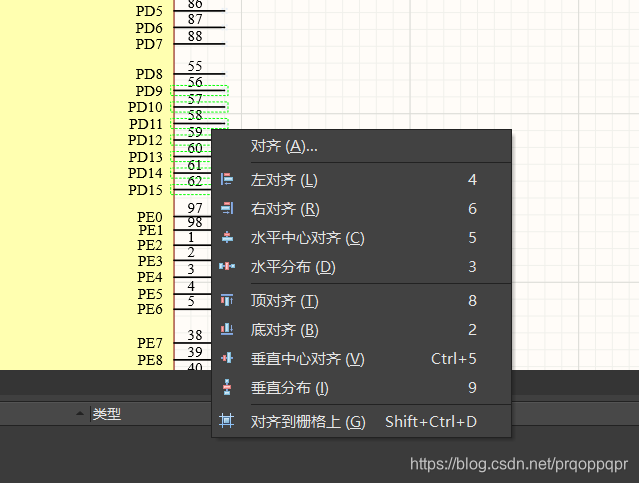

对于多管脚元件，选中管脚后按A出现以下菜单


   可以选择对齐使之美观，作者已经设置快捷键，自定义快捷键写在后文

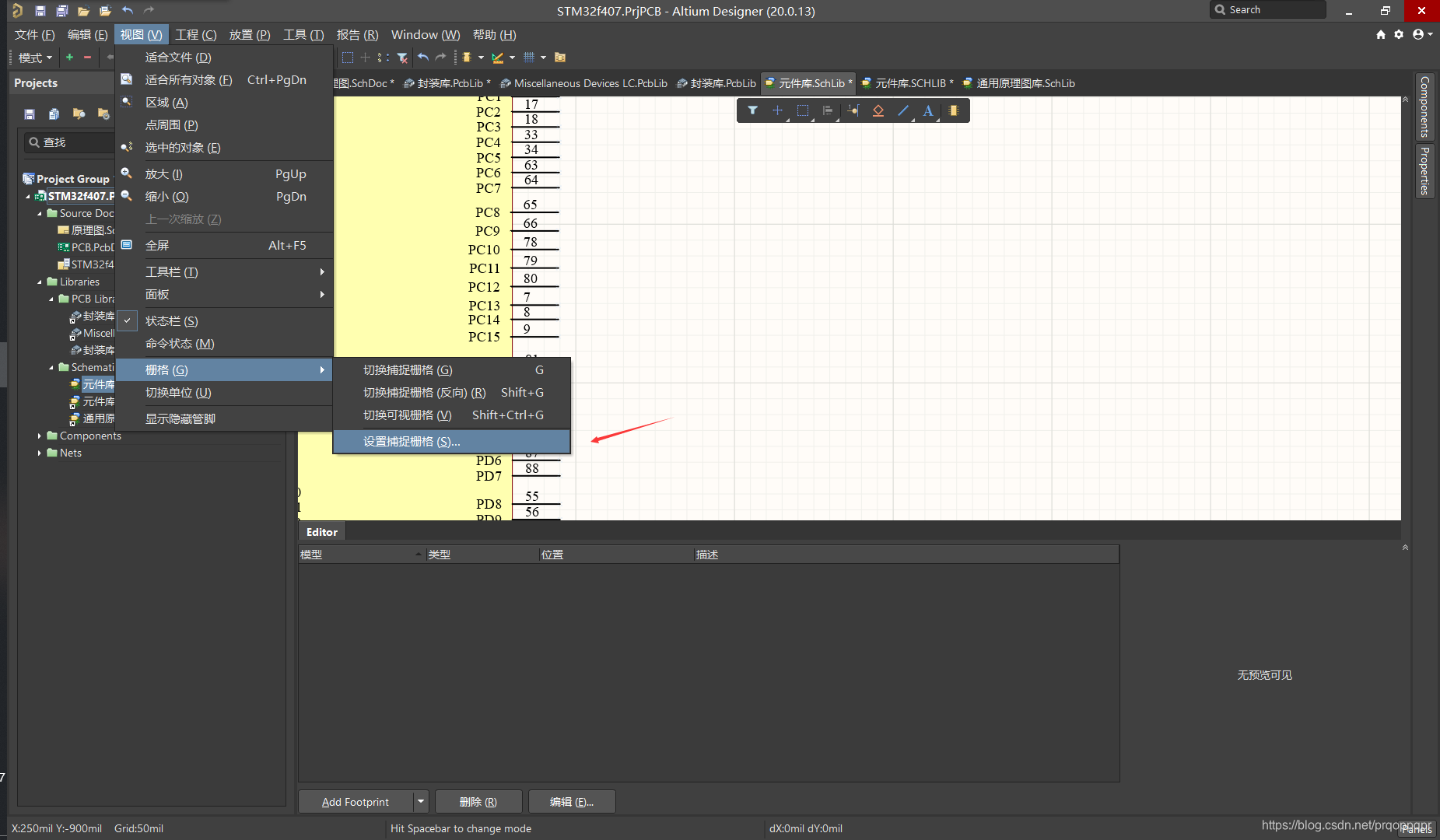

更改栅格

更加精细的移动元件

绘制原理图

此大类下的操作均在原理图(.SchDoc)文件下

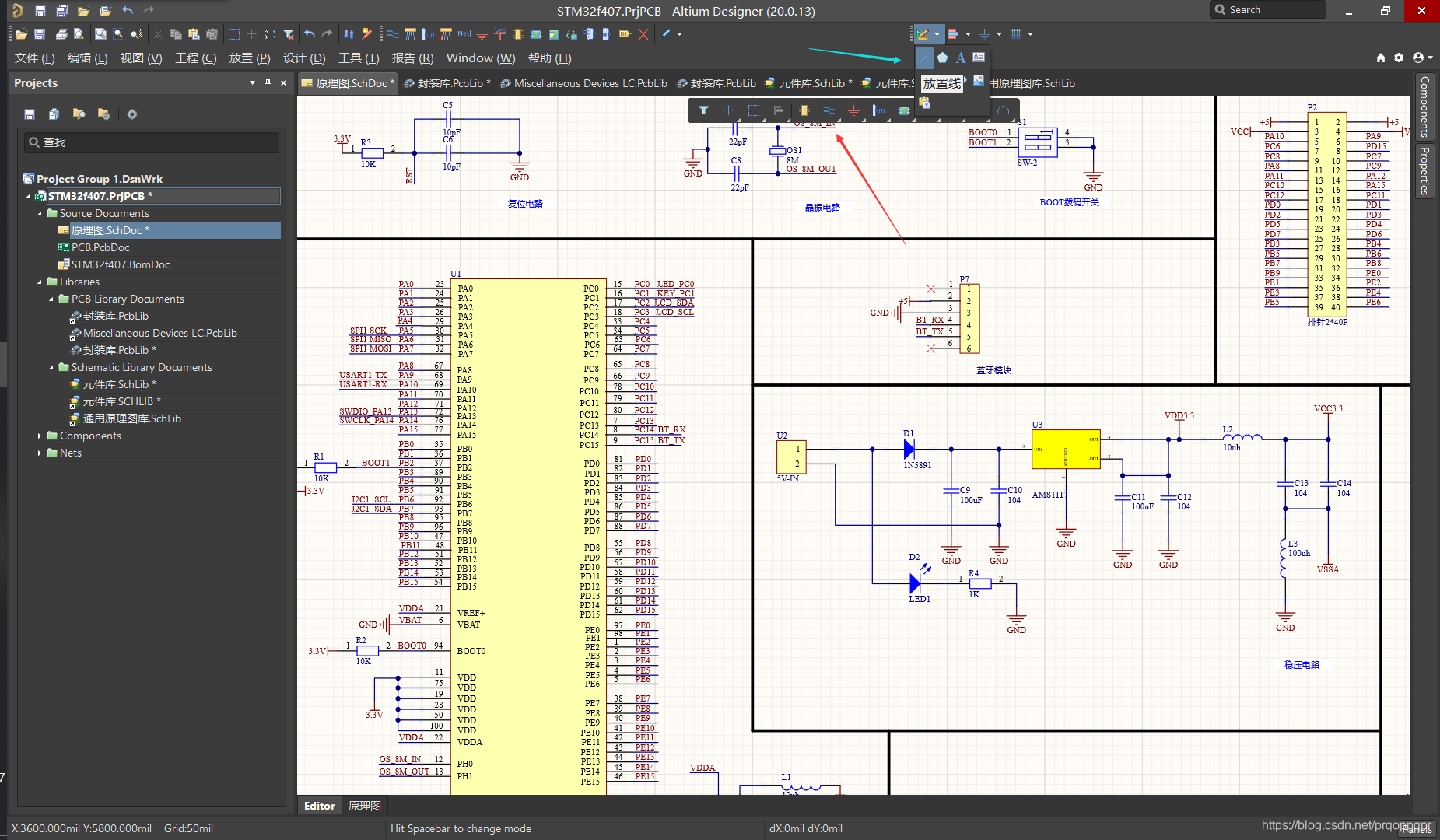

导入元件库，网络线，网络标签，原理图大小

导入库要放在一个项目文件里，在Components栏能选择

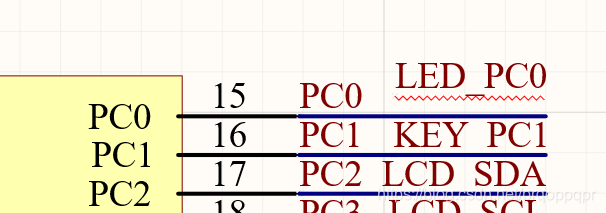

   网络属性的线才可以和管脚连接上

   网络标签要放在网络线线或管脚

   红色——网络线

   蓝色——普通线（可做分隔元件用）

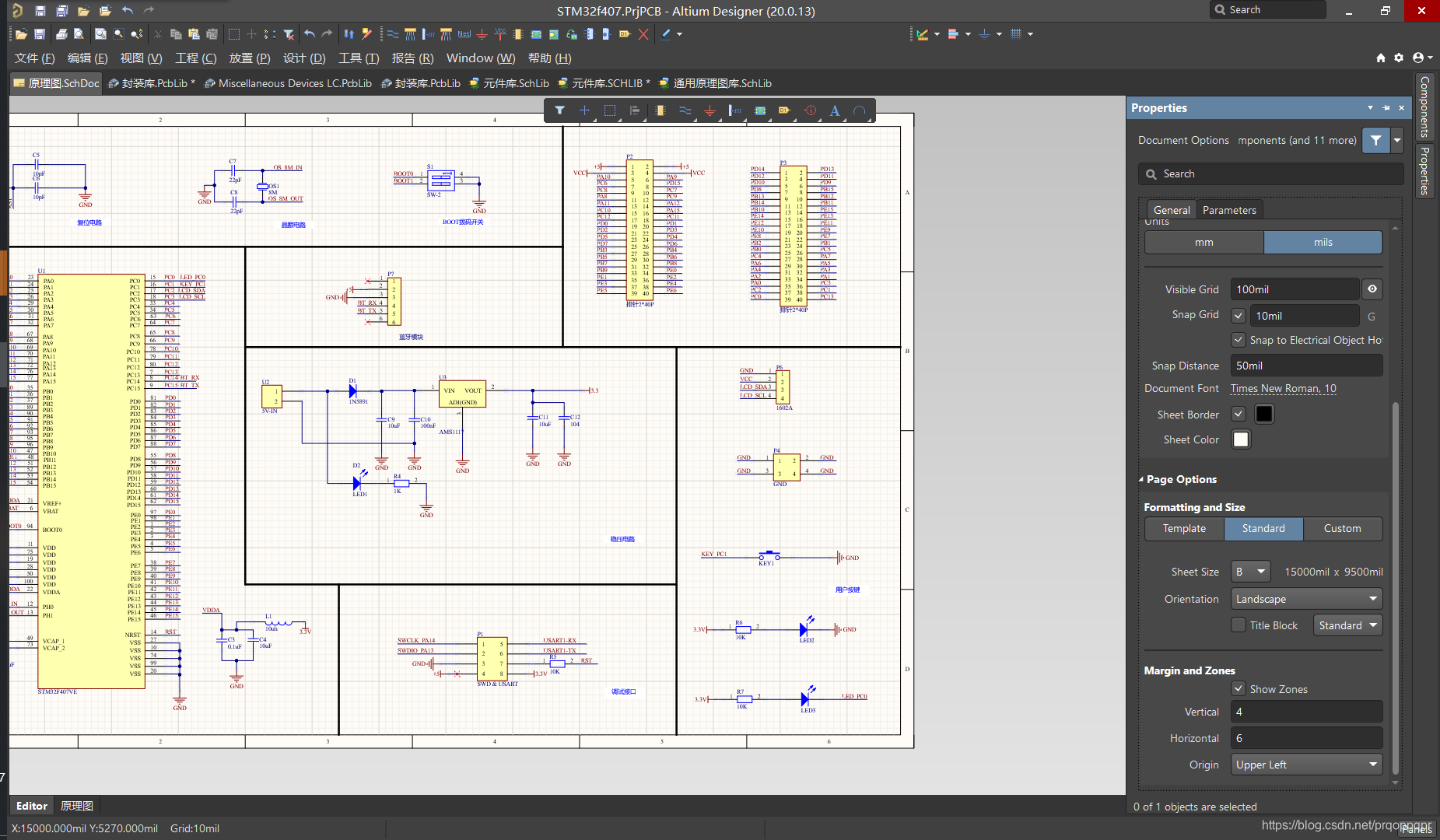

   双击原理图纸外区域可以对原理图做更改（大小，标签栏）

原理图编译

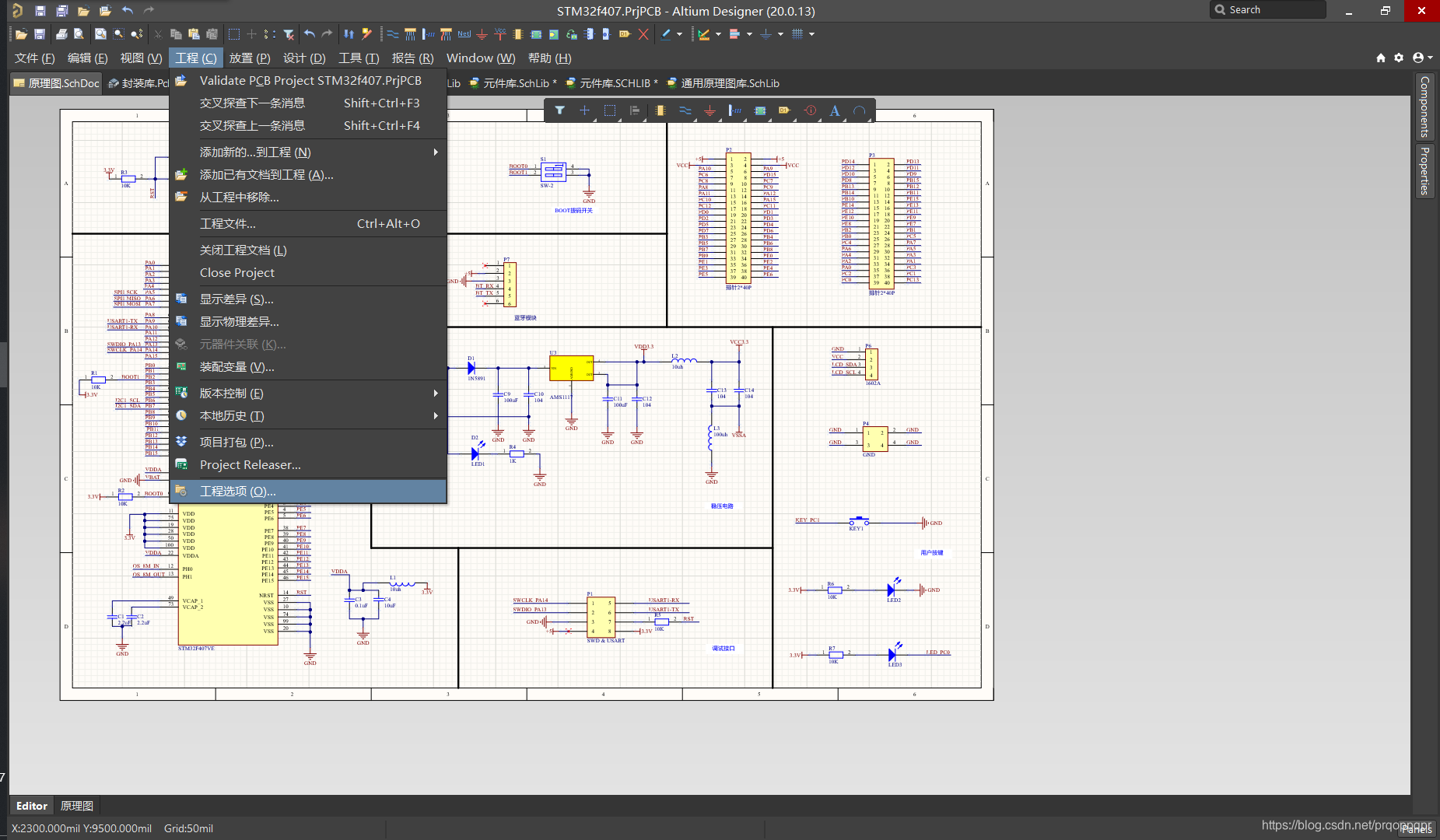

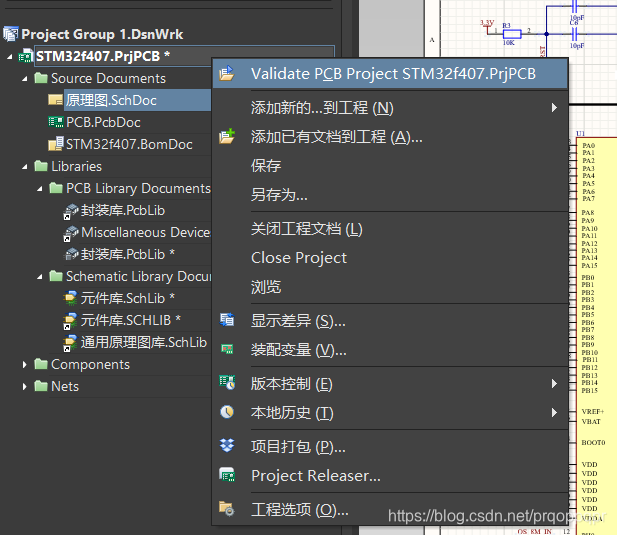

第一步：工程选项 进入EOC界面

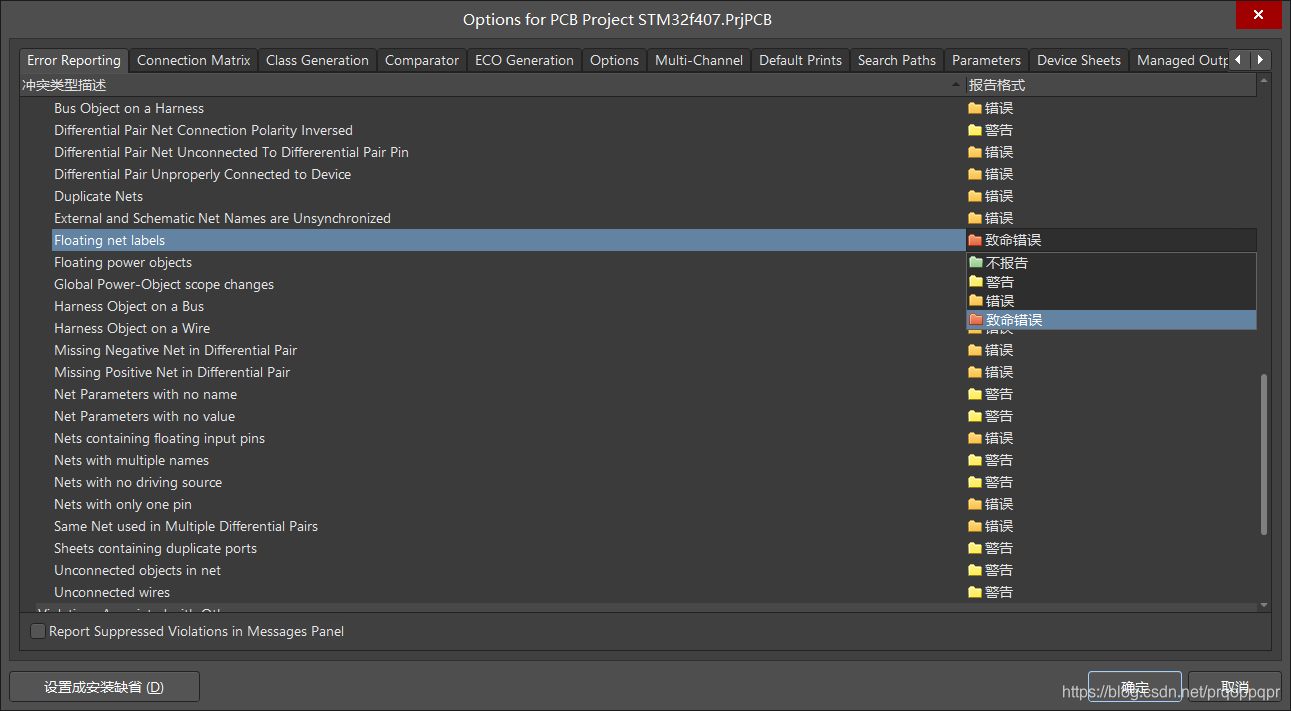

   第二步：更改错误配置

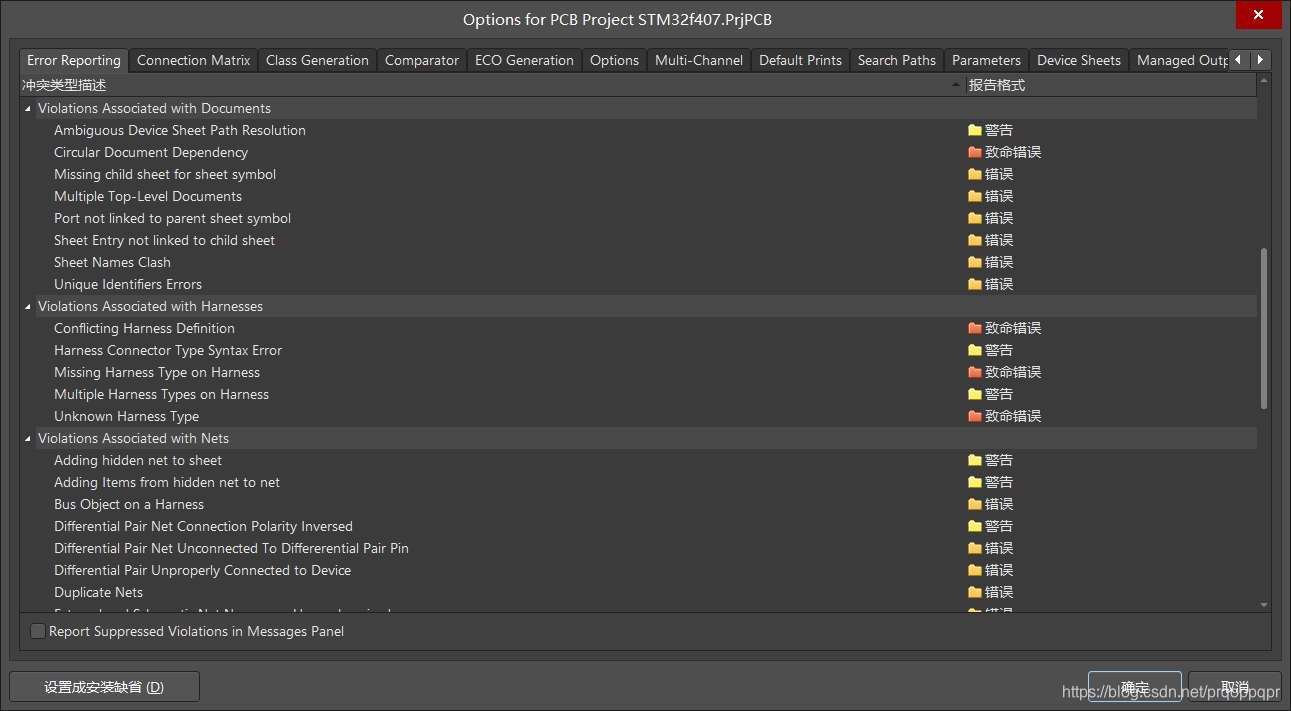

   在这个界面里就是错误 类  型和警告等级，警告等级可以更改。比如将Floating net labels改成致命错误这样当 网络标号悬浮 这个错误出现的时候就会有红线标出

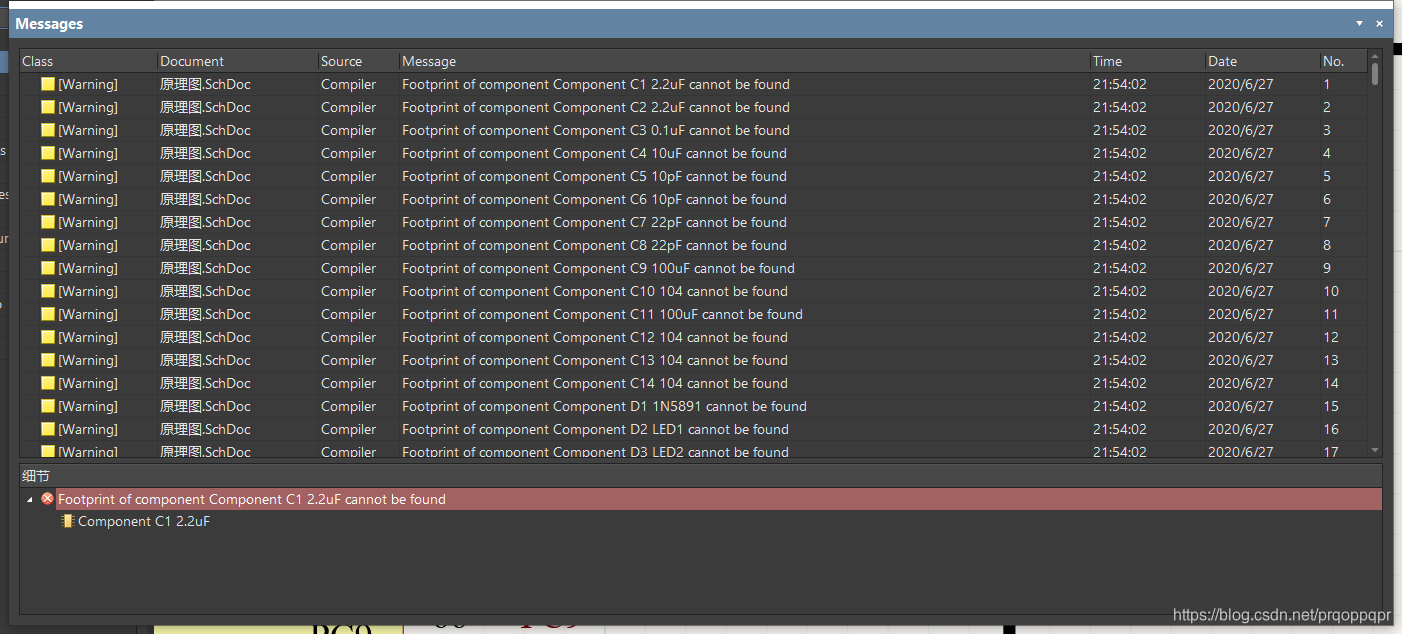

   第三步：对原理图编译


   打开Message（右下角Panel）

快捷键和自定义快捷键

系统 自带快捷键

空格：敲击一次空格键将浮动图件（器件或字符）旋转90度

   Backspace： 回撤一步

   G：调整网格大小

   T+L：原理图下从库更新

   E+A：特殊粘贴（带网络粘贴、阵列式粘贴）

   Ctrl+左击：高亮单个网络

   Ctrl+ Shift：高亮多个网络

自定义快捷键

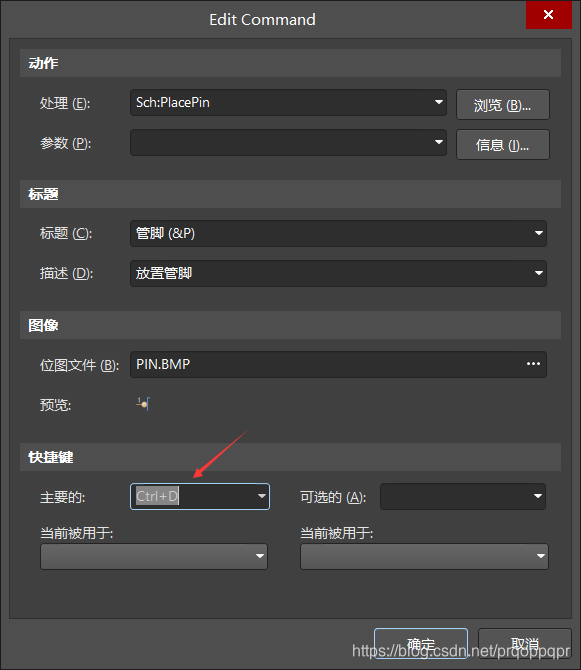

在想要自定义的功能选项处按Ctrl+鼠标左击即可进入更改
