当前位置：服务支持 >  软件文章 >  用Altium Designer软件绘制PCB图（含AHT20部分）

用Altium Designer软件绘制PCB图（含AHT20部分）

阅读数 1
点赞 0
article_banner

一、在原原理图上继续AHT封装

1）ATH PCB封装

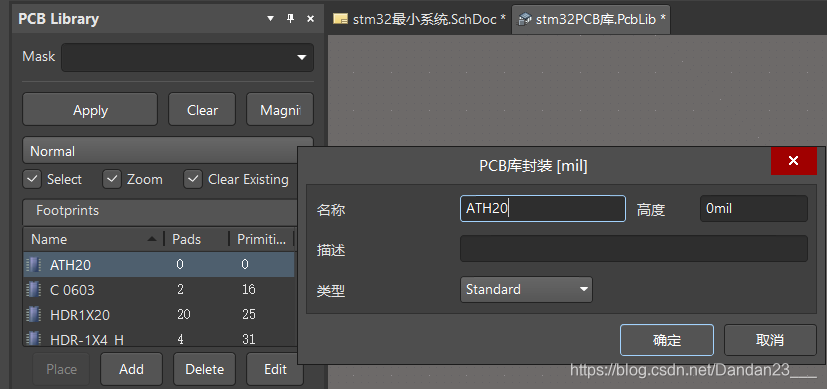

打开 PCB封装 库 .PcbLib 选择添加如下：
在这里插入图片描述

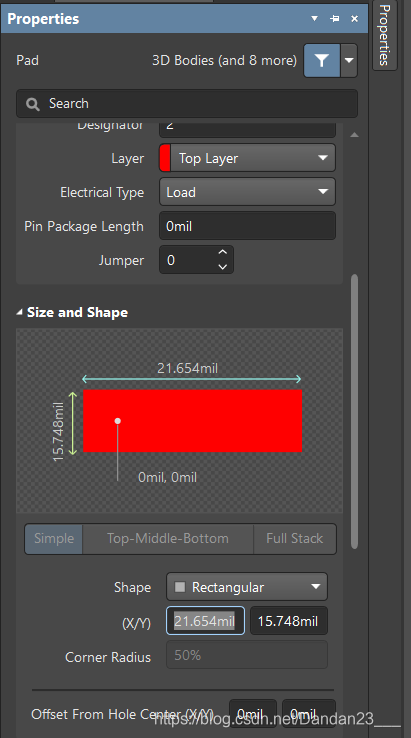

   点击 “ 焊盘 ” ，按 tab 键调出属性，层设为 Top Layer。焊台形状为方形（Rectangular）、长（0.55mm）、宽（0.4mm）：
在这里插入图片描述
在这里插入图片描述

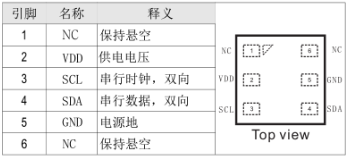

照着AHT20手册中的接口定义设置 引脚 ，完成封装。

2）AHT SCH封装

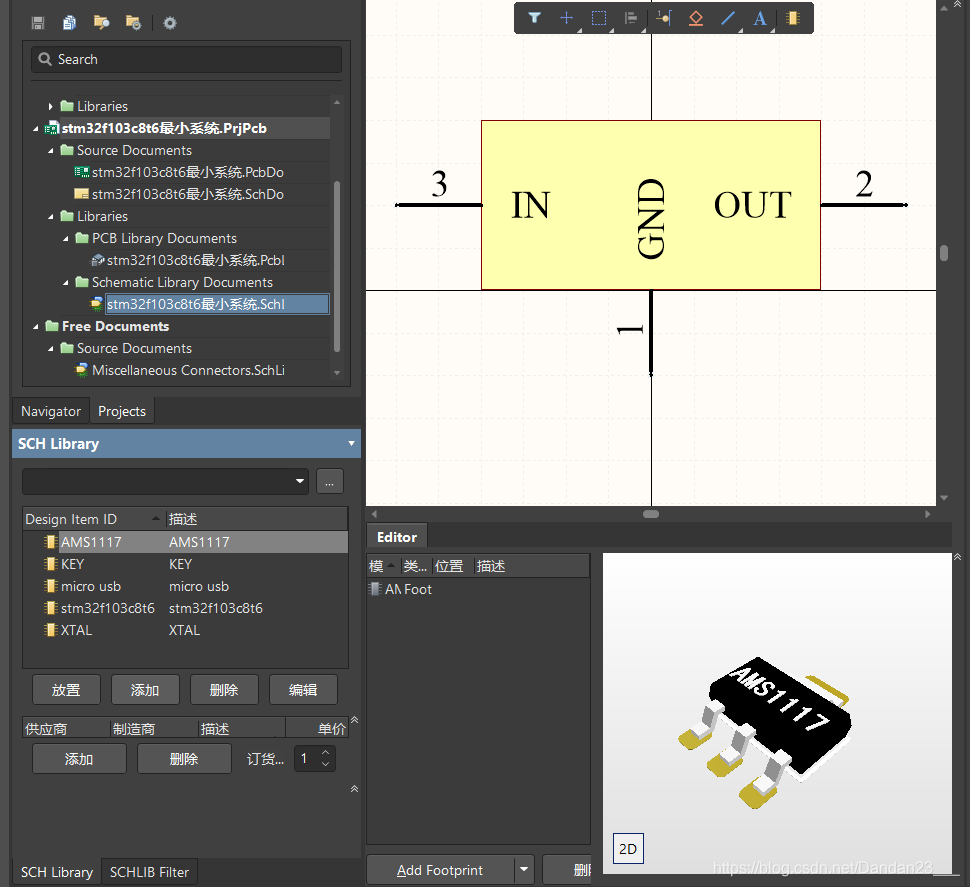

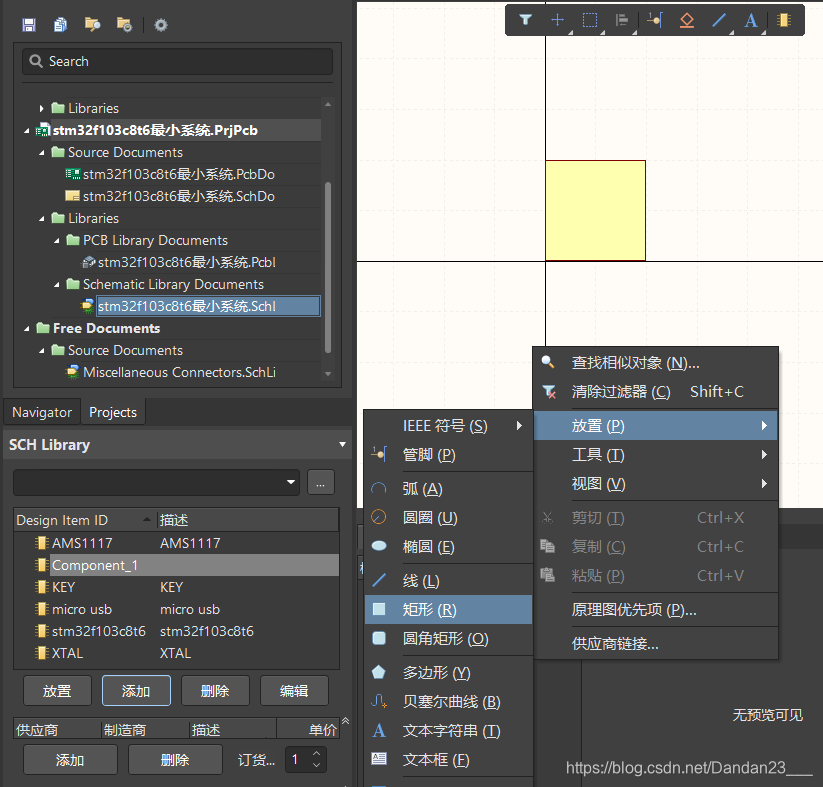

在这里插入图片描述

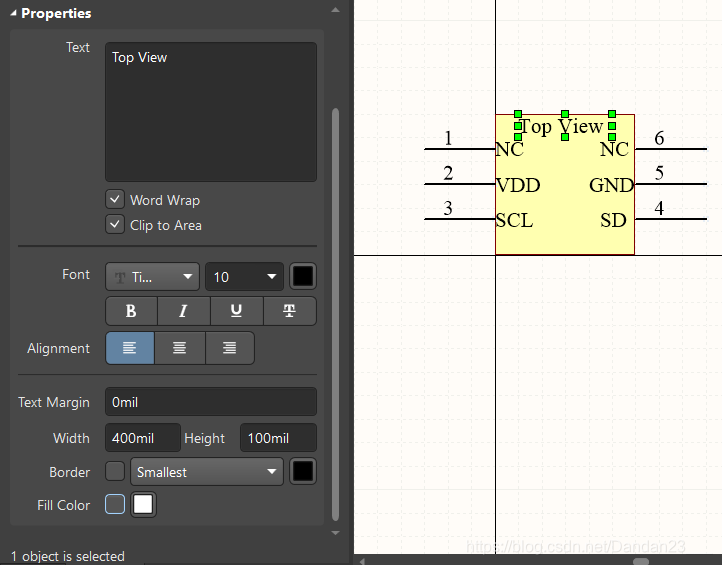

   根据AHT手册中的芯片设置引脚

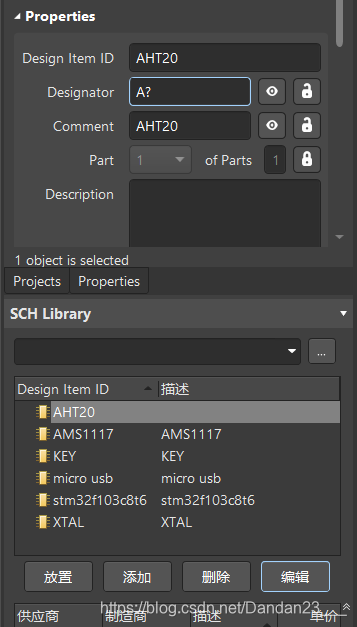

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

3）AHT 元件封装

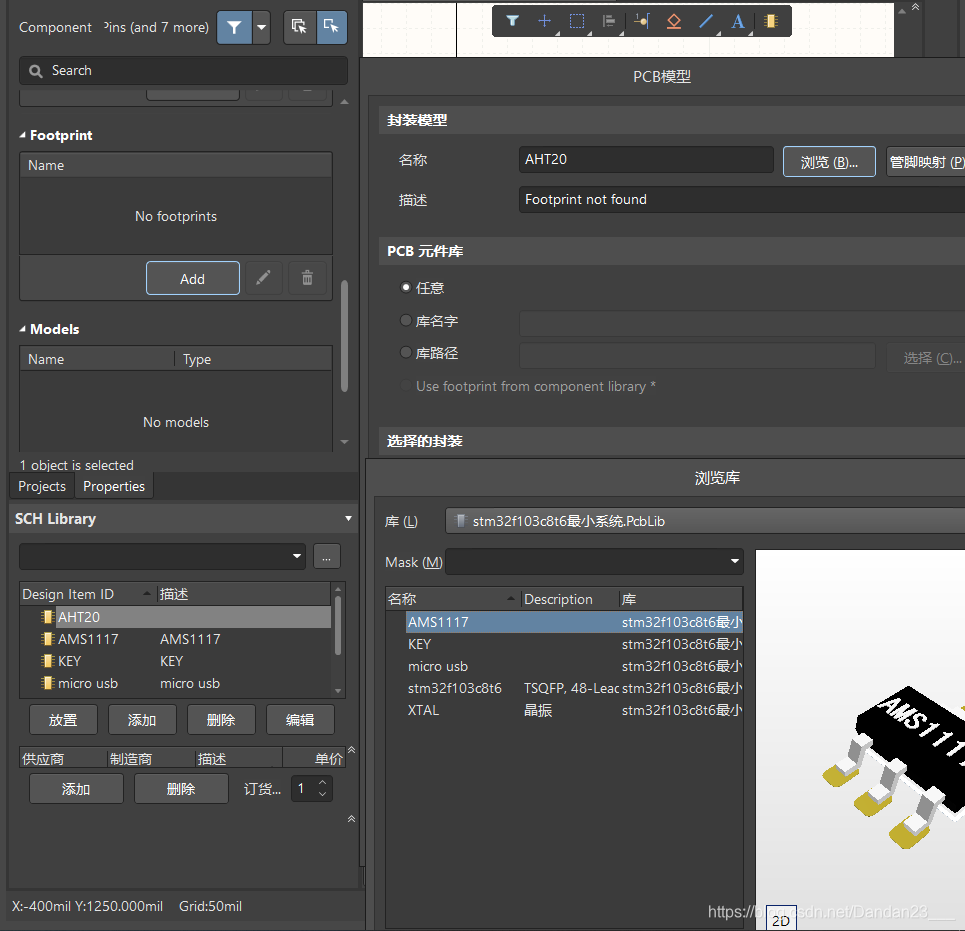

Add Footprint–>浏览–>选择刚刚的 AHT20 封装–>封装元件完成

在这里插入图片描述

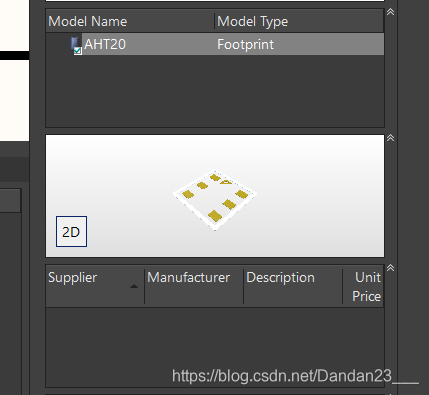

   保存即可
在这里插入图片描述

经过一系列步骤，参照此博客：
免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
