Altium Designer使用笔记：日常操作记录

注意：在 Altium Designer 中的所有快捷键必须在英文输入法的环境下使用！！！

2D 与 3D 之间的切换

• 直接操作键盘的上的数字 3 即可变为三维模型，数字 2 为二维模型，注意不能是小键盘的数字按键。
• 在三维界面内，通过按住 shift 不放，点击鼠标右键调整视图角度。

Net Label

在使用 Net Label 的时候，为了更快的更改其名称，其 使用方法 如下：

选中 Net Label，在没放下之前按下 tab 键，便可以更改其名称，同时当再次放置 Net Label 的时候，其名称会根据上次进行更改（如数字会自动递增等）。

Line

为了区分各个 电路 ，因此会使用到 Line 命令。由于大部分情况下是绘制直线，因此当选中 Line 命令，在没有开始绘制之前，按下 空格 键之后，此命令会自动绘制成直线。

在绘制 PCB 之前一定要对原理图器件进行封装。

FootPrint

选中要进行封装的器件，在 Properities 属性里面找到 Footprint 对其进行封装即可。

如何进行 批量 封装呢？

• 选中所要进行封装的器件，鼠标右键选中 Find Similar Objects
• 在窗口中找到 Symbol Reference 选项，更改其值为 same
• 但是封装完毕之后，会发现其他的器件都变成模糊的了，解决办法：按下快捷键 shift+c

原理图导出PCB

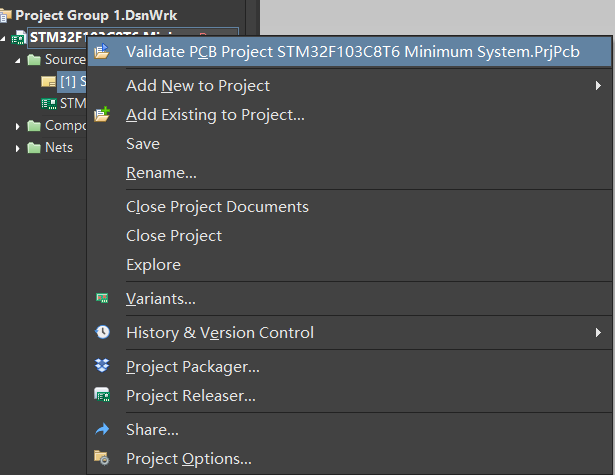

在导出 PCB 之前，需要 检测 一下原理是否有错，快捷的方式：对工程进行编译，如下图所示。

导出 PCB 有如下两种方式：

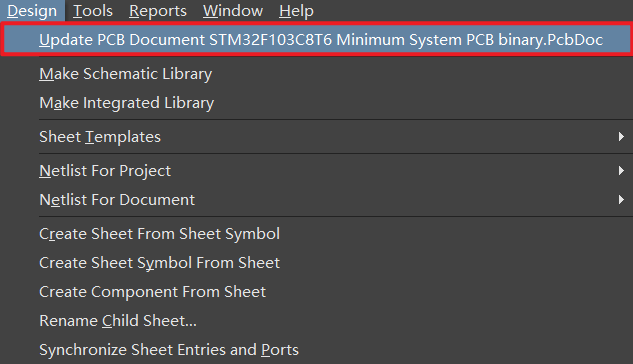

• 在原理图界面导出 PCB
•

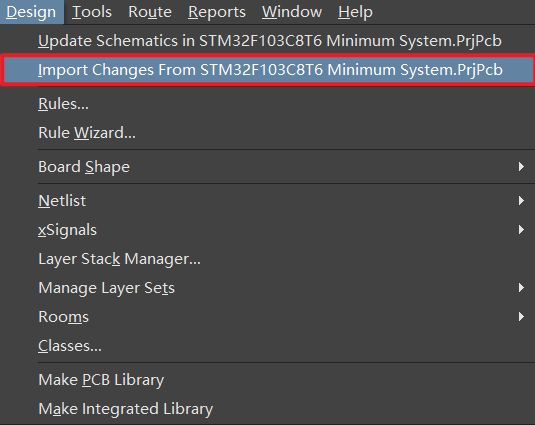

• 在 PCB 界面中从原理图导入PCB
•
•
