Altium Designer常用操作记录：高效设计经验总结

Altium Designer22中修改元件库后，更新原理图的2种方法及这2种方法的区别：

https://blog. csdn .net/weixin_41591946/article/details/127769671

批量修改元器件丝印的大小位置

https://blog.csdn.net/hanhui22/article/details/122593936

画PCB时很慢 关闭DRC

点击DXP -> Preferences -> PCB Editor   -> General，在右侧窗口中将Online DRC勾去掉。

   选中的元件自动高亮显示：点击Tools -> Select   PCB Components ，软件会自动切换到PCB文件，

Altium未连接的网络DRC检查不出的问题

https://blog.csdn.net/qq_34848331/article/details/112289634

取消规则 - 丝印层到丝印层的间距不满足规则

https://blog.csdn.net/quinn1994/article/details/89374338

取消规则 - 丝印层到阻焊层的间距不满足规则

https://blog.csdn.net/L_Y_Fei/article/details/107146222

快捷键

走线状态，+tab，改变线宽；

   2d线状态，+shift+tab ，切换倒角方式；

   crtl+左键 ：高亮选中网络；

   左下角双击，层管理，显示或隐藏某一层；

   旋转：Space；

   X轴镜像：X；

   Y轴镜像：Y；

   板层管理：L；

   栅格设置：G；

   单位进制切换：Q；

   对齐-水平：A，D；

   对齐-垂直：A，I，I，Enter；

   对齐-顶部：A，T；

   对齐-底部：A，B；

   对齐-左侧：A，L；

   对齐-右侧：A，R；

   设计-类设置：D，C;

   设计-板层管理：D，K；

   设计-规则：D，R；

   设计-规则向导：D，W；

   设计-拷贝ROOM格式：D，M，C；

   设计-放置ROOM：D，M，R；

   设计-根据选择对象定义板子形状：D，S，D；

   设计-编辑网络：D，N，N；

编辑-删除：E，D；

   编辑-切断轨迹：E，K；

   编辑-设定原点：E，O，S；

   编辑-复位原点：E，O，R；

移动-移动：M，M；

   移动-拖拽：M，D；

   移动-器件：M，C；

   移动-打断走线：M，B；

   移动-器件翻转板层：M，I；

网络-显示网络：N，S，N；

   网络-显示器件：N，S，O；

   网络-显示全部：N，S，A；

   网络-隐藏网络：N，H，N；

   网络-隐藏器件：N，H，O；

   网络-隐藏全部：N，H，A；

放置-坐标：P，O；

   放置-焊盘：P，P；

   放置-字符：P，S；

   放置-过孔：P，V； 走线快速添加过孔：ctrl+shift+滚轮；

   放置-多边形：P，R；

   放置-填充：P，F；

   放置-敷铜：P，G；

   放置-线性尺寸：P，D，L；

   放置-走线：P，T；

   放置-差分对布线：P，I；

   放置-多根布线：P，M，Enter；

选择-全选：S，A；

   选择-线选：S，L；

   选择-区域（内部）：S，I；

选择-区域（外部）：S，O；

选择网络：S,P;

工具-交叉探测对象：T，C；(+Ctrl:跳转到目标文件)

   工具-泪滴选项：T，E；

   工具-设计规则检查：T，D；

   工具-复位错误标志：T，M；

原理图器件在PCB高亮：T, S

   工具-从选择元素创建板剪切：T，V，B

   工具-网络等长调节：T，R；

取消布线-全部：U，A；

   取消布线-网络：U，N；

   取消布线-连接：U，C；

   取消布线-器件：U，O；

   取消布线-ROOM：U，R；

查看-合适区域：V，A；

   查看-翻转板子：V，B；

   查看-适合文件：V，D；

   查看-合适板子：V，F；

   查看-合适图纸：V，H；

测距：Ctrl + M；

清除蒙板： Shift + Ｃ；

   查找相似对象： Shift + F;

   显示走线长度： Shift + G；

   单层显示： Shift + S；

   改变走线模式：Shift + Space；

切换二维显示：2(主键盘)；

   切换三维显示：3(主键盘)；

   顶层底层切换：*(小键盘 )；

   板层切换： +/-(小键盘)；

   智能走线：在放置走线状态，+ Ctrl；

移动多边形顶点：右键，Y，V；

   器件联合：右键，U；

增大弧度：长按 >；

   减小弧度：长按 <；

   减小多根 交互 式布线间距：长按Shift + B；

   增加多根交互式布线间距：长按Shift + B；

3D模式下：

   0°旋转：0（主键盘）；

   90°旋转：9（主键盘）；

布等长线状态下：

   增加蛇形线拐角弧度：1；

   减少蛇形线拐角弧度：2；

   增加蛇形线宽度：3；

   减少蛇形线宽度：4；

   增加蛇形线拐角振幅：。；

   减少蛇形线拐角振幅：，；

从原理图选择PCB器件： T，S；

封装管理器：T，G；

   强制标注所有器件：T，N；

查看-合适区域：V，A；

   查看-适合文件：V，D；

   查看-合适板子：V，F；

清除蒙板： Shift + Ｃ；

改变走线模式：Shift + Space

Altium Designer14 SCH快捷键：

对齐-水平：A，D；

   对齐-垂直：A，I；

   对齐-顶部：A，T；

   对齐-底部：A，B；

   对齐-左侧：A，L；

   对齐-右侧：A，R；

打破线：E，W；

放置总线：P，B；

   放置总线入库：P，U；

   放置节点：P，J；

   放置网络标号：P，N；

   放置端口：P，R；

   放置字符串：P，T；

   放置走线：P，W；

   放置线：P，D，L；

   放置差分对标示：P，V，F；

   放置Blanket：P，V，L；

   放置网络类：P，V，C；

   PCB编辑界面，快捷方式T->D->R，进行检查。

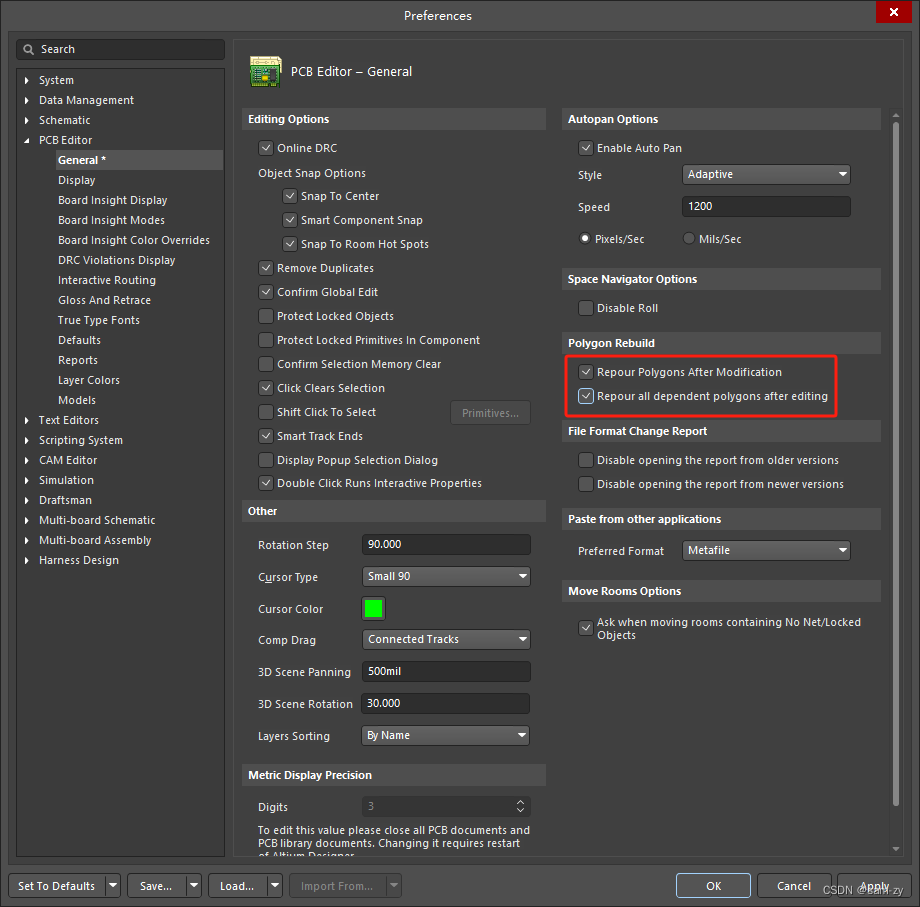

改变走线后覆铜自动重铺
