由于 CSDN 上传文件大小限制，提供云盘地址，提取码：atu8
安装教程 网上挺多，这里提供安装链接。
打开软件：

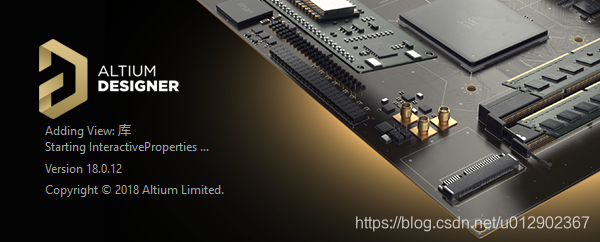

根据 电脑配置 ，打开等待时间不太一样：

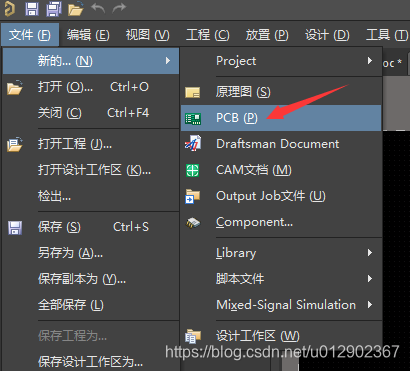

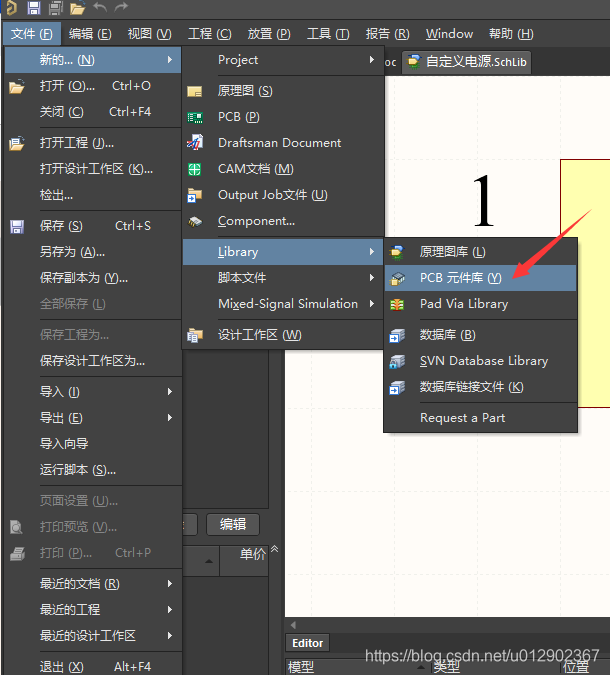

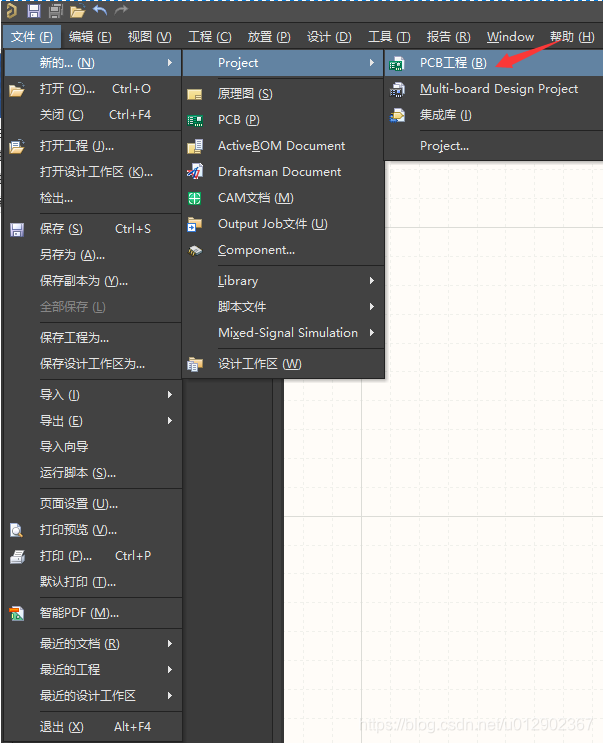

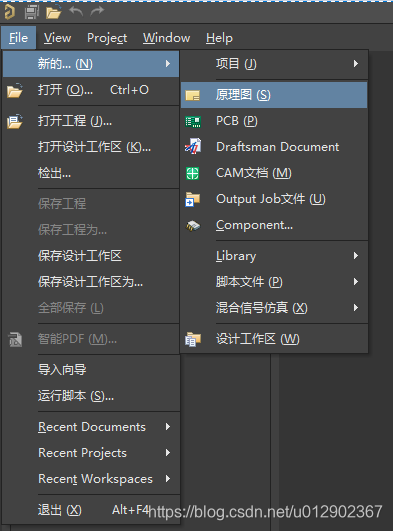

点击左上角File：

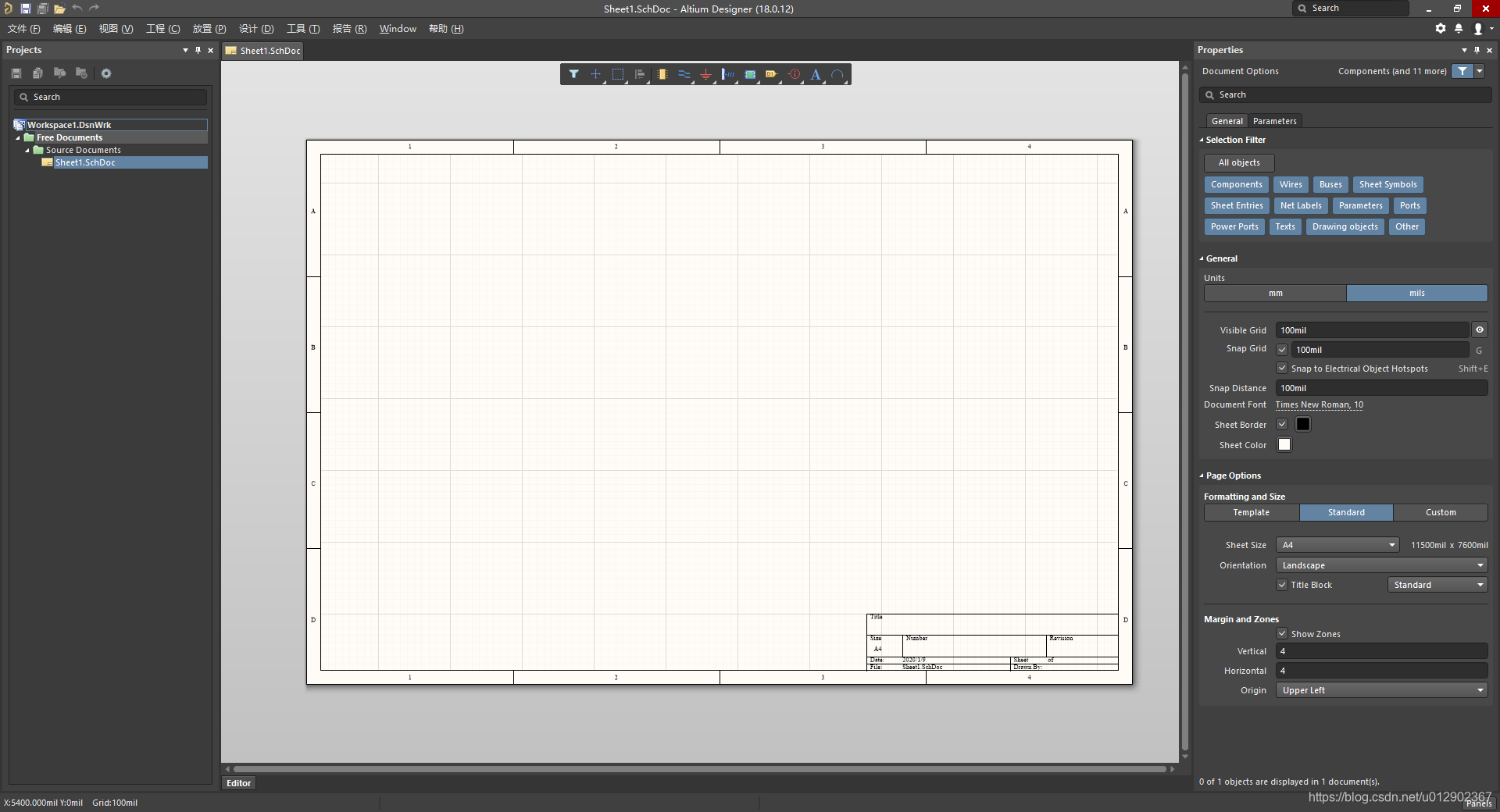

出现如下视图：

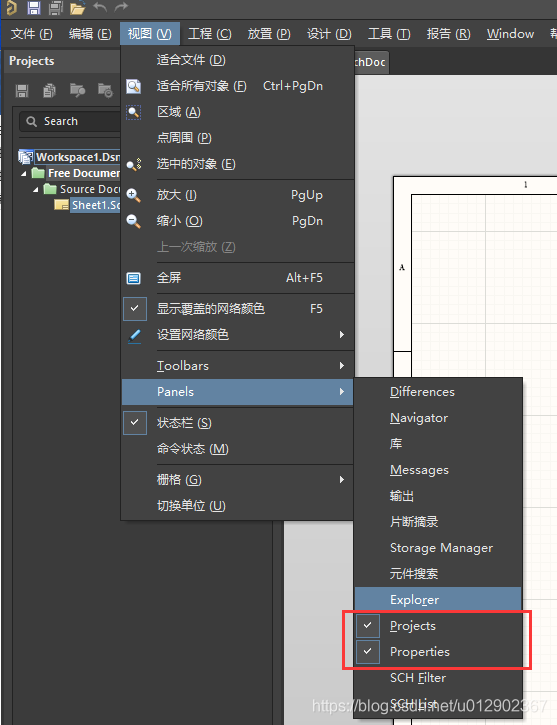

如果没有左边工程列表和右边属性列表可以在视图中勾选：

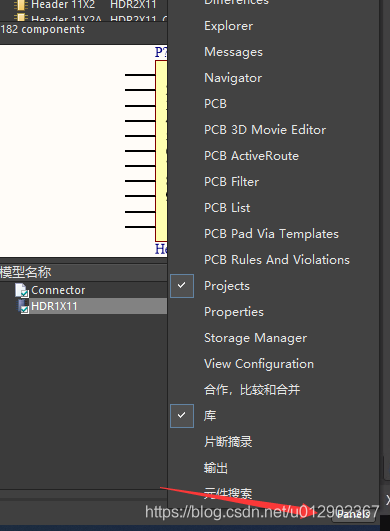

或者在软件的最右下角由如下按钮，也可以选择打开的视图：

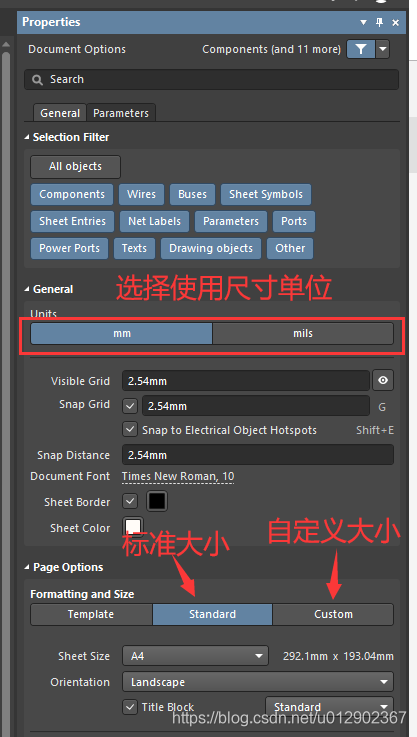

在右侧属性列表中由一些基本设置：

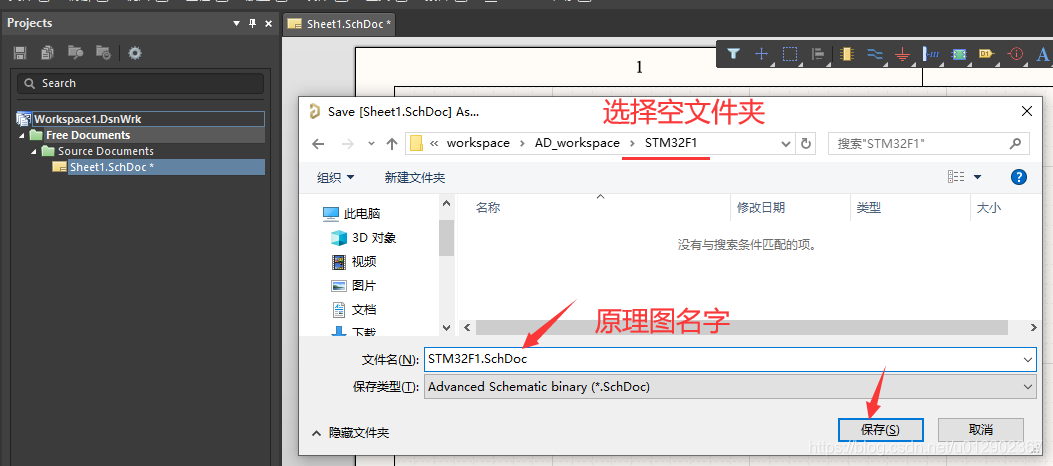

然后保存文件：
保存好后就可以开始原理图绘制。

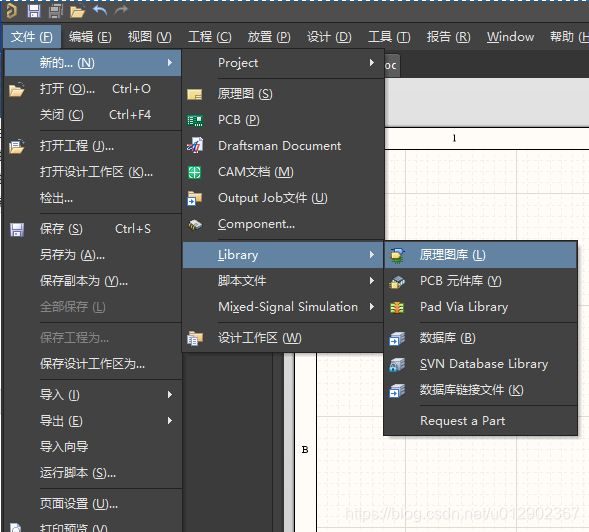

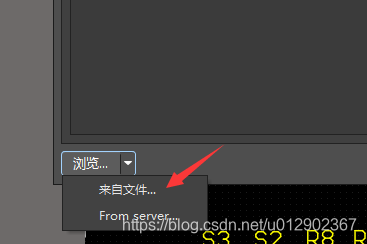

外部原理图库添加方法。

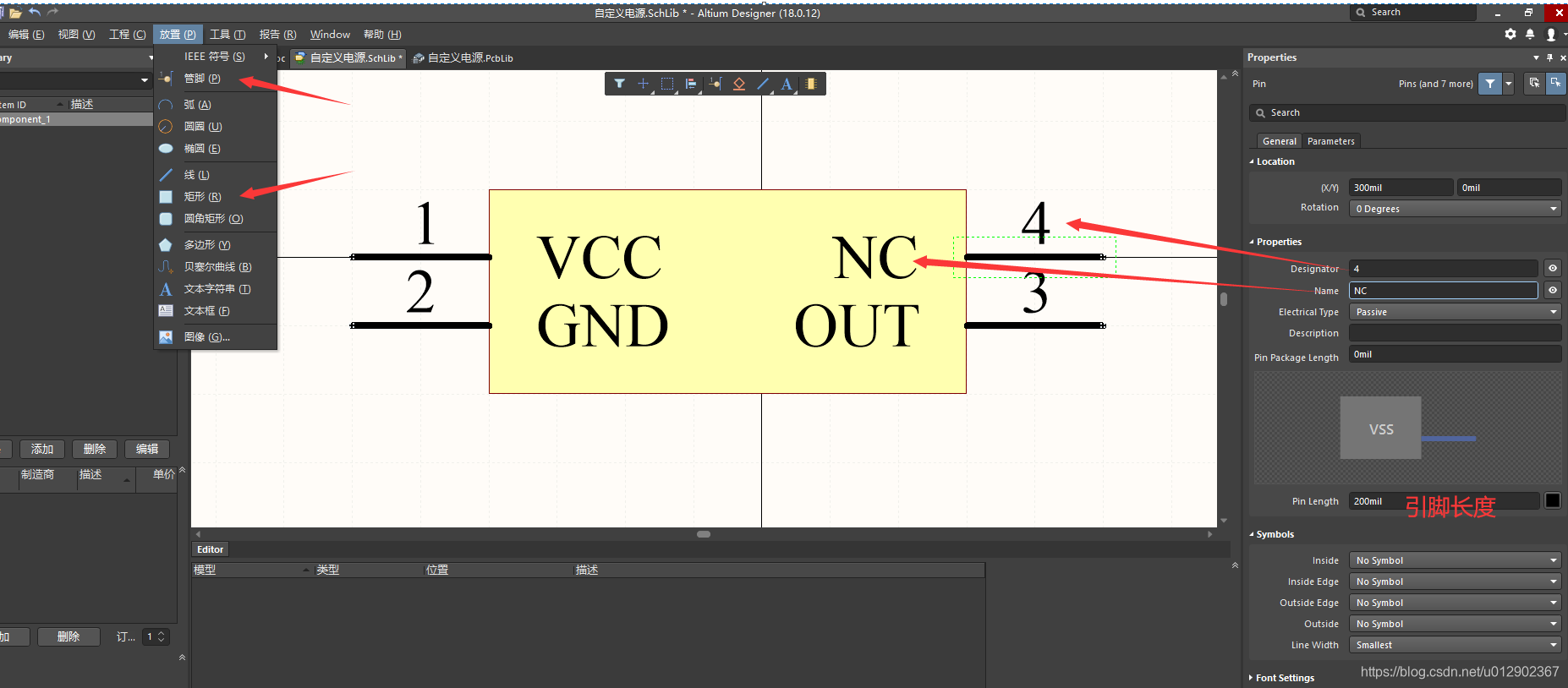

以最简单的4脚芯片为例，四个引脚：VCC,GND,OUT,NC，放置一个矩形，四个管脚：
然后保存文件：
保存文件到上面元器件库一路径下，名字命名和他一致。

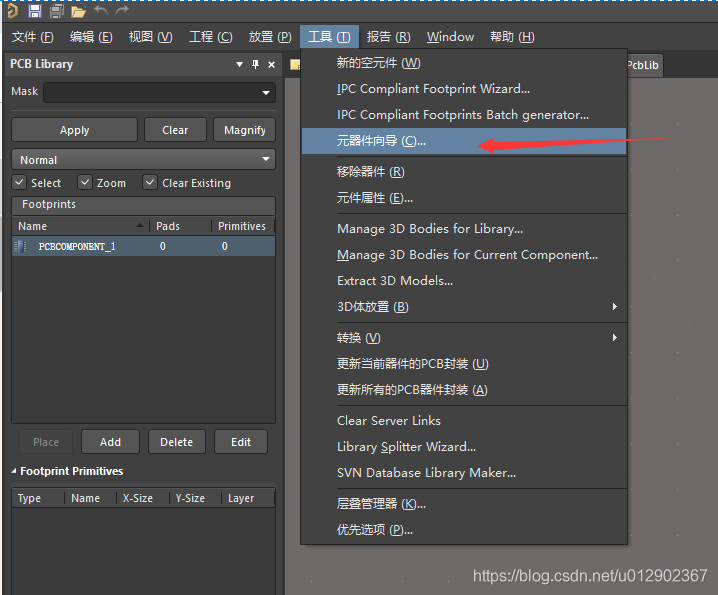

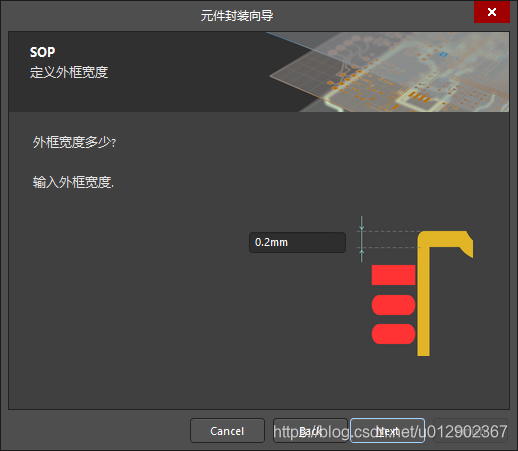

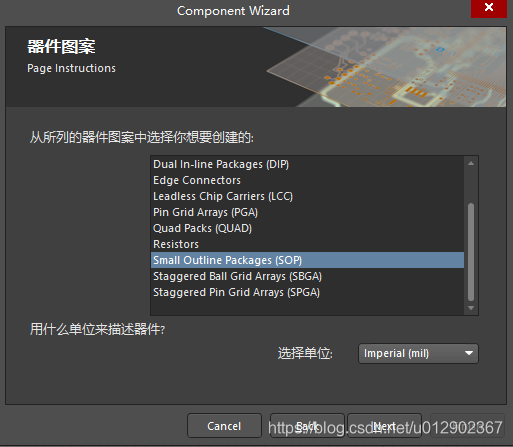

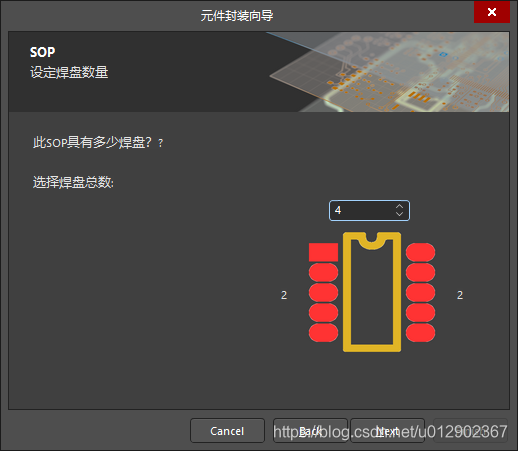

如果是标准的芯片样式可以选择元器件向导：

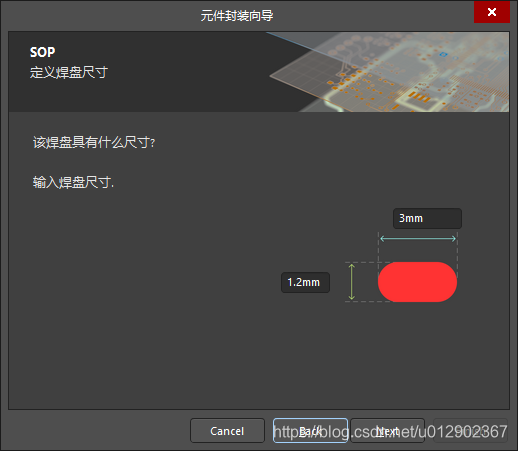

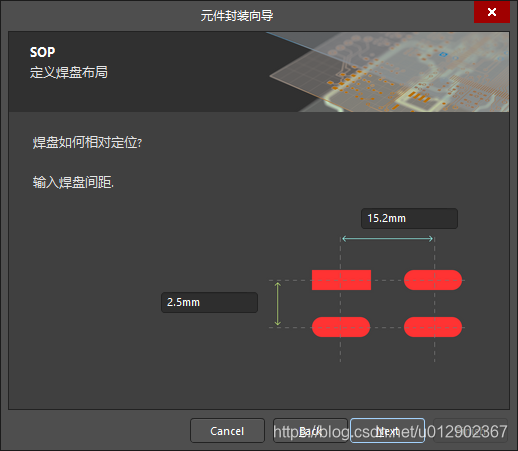

选择是直插还是贴片，可以修改尺寸单位：

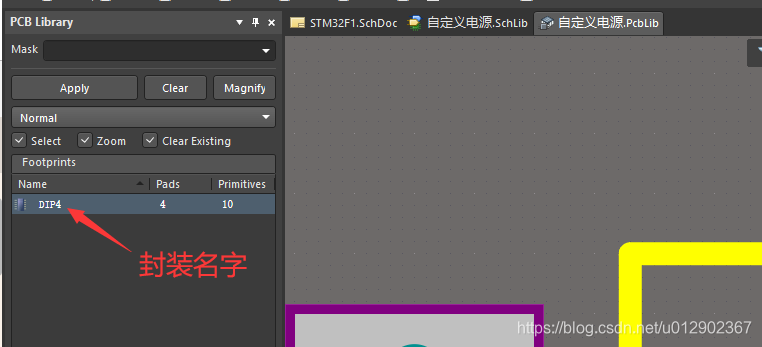

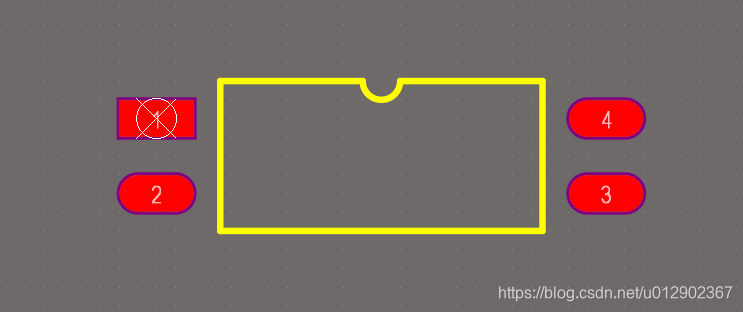

完成后就是这样：
如果是类似1117那种不规则的形状可以自己画，当然组好用游标卡尺或者详细的尺寸表照着画。

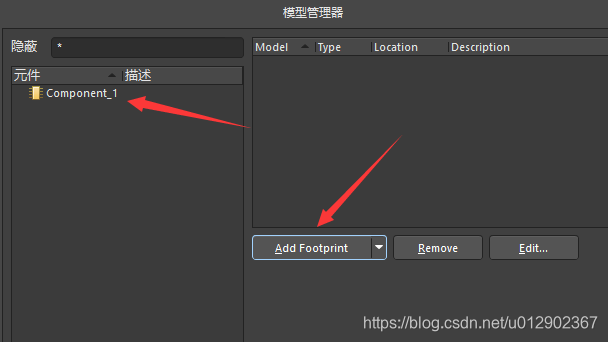

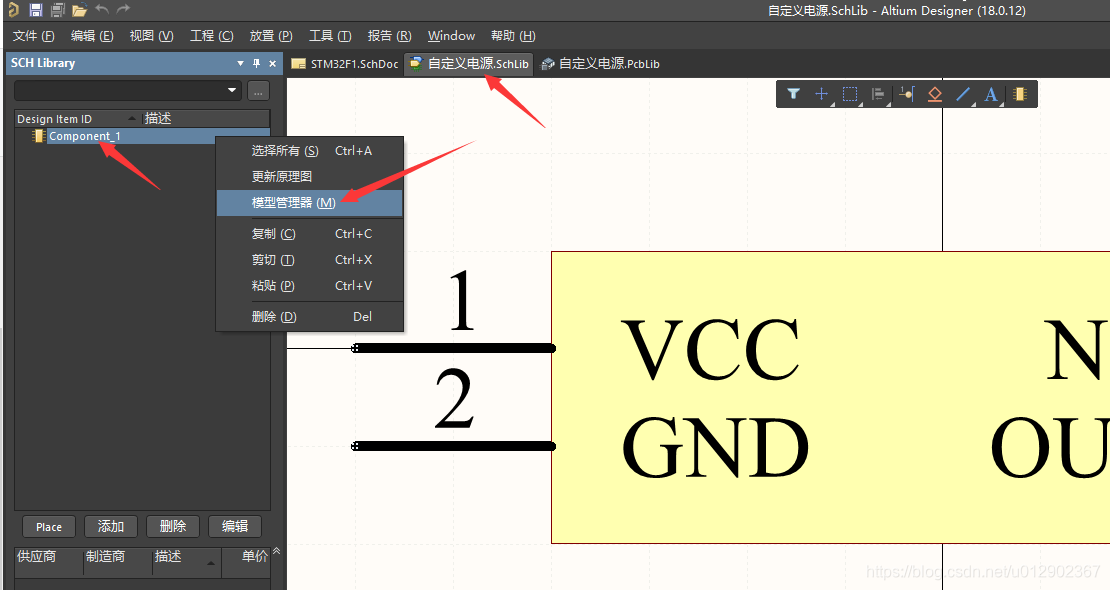

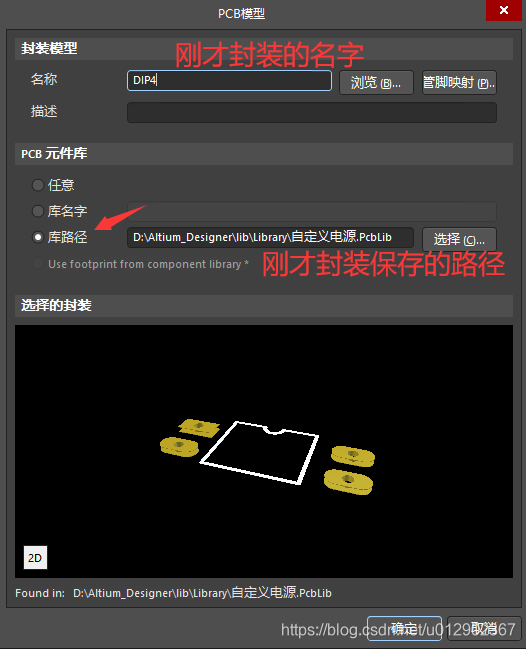

把封装和原理图关联：
点击确定后保存文件。

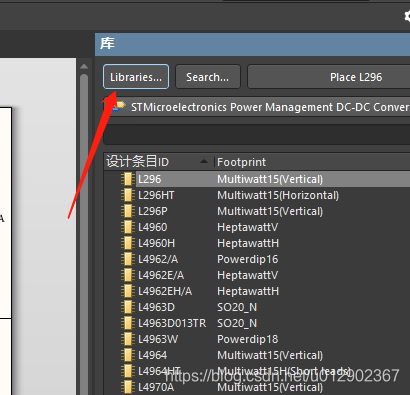

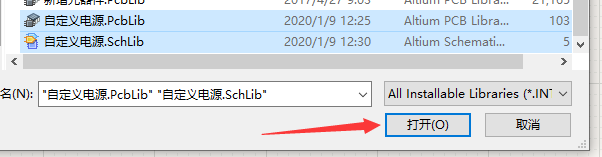

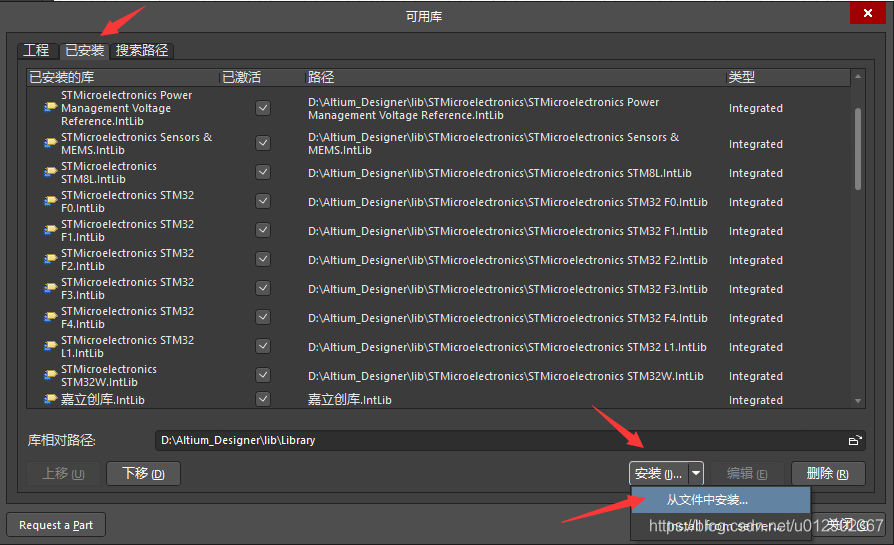

选择刚才新建的原理图库和PCB库点击打开：

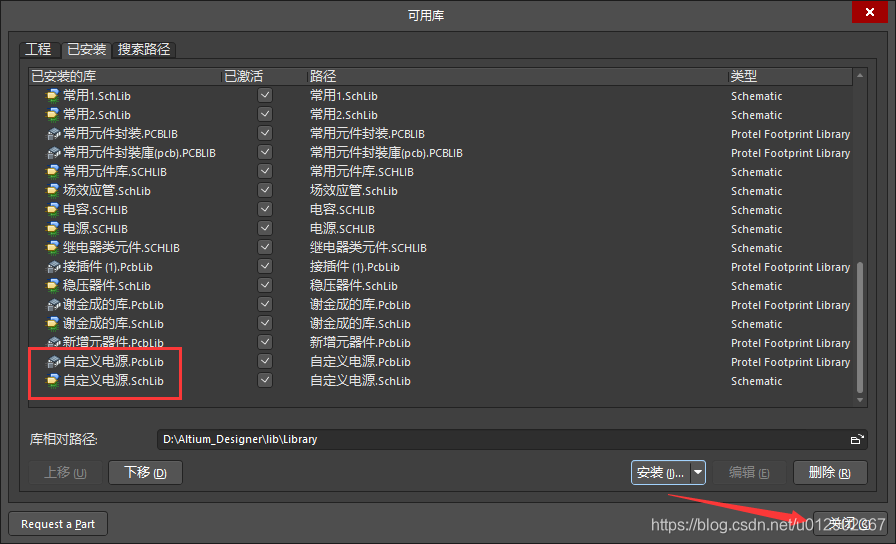

如果出现在列表即可关闭窗口：

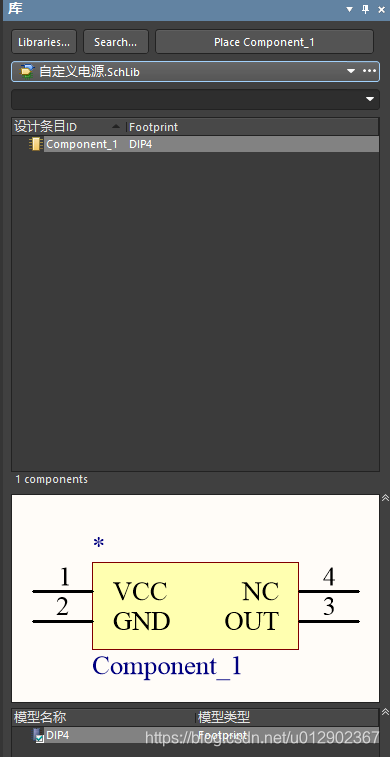

就可以使用刚才画的元件了：
快捷键使用可切换为布线，退出布线。

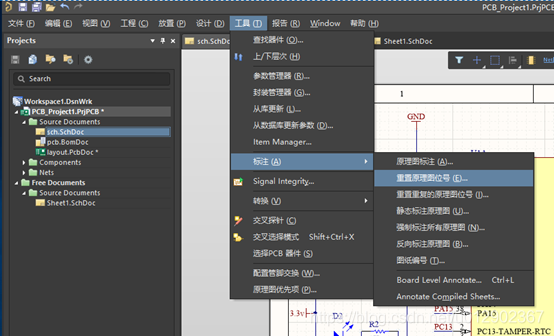

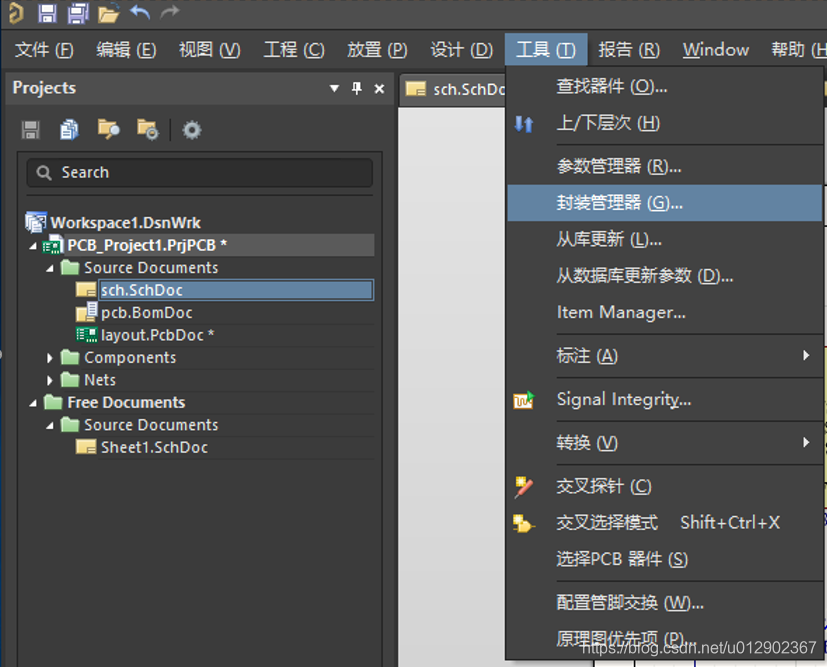

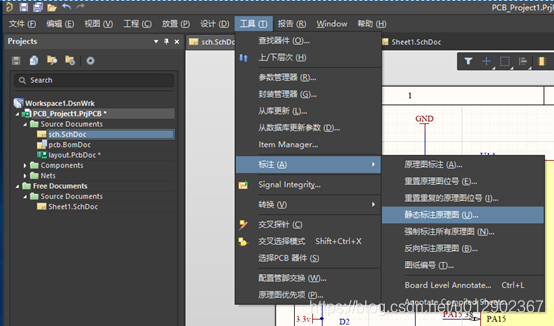

先重置去除已有的：

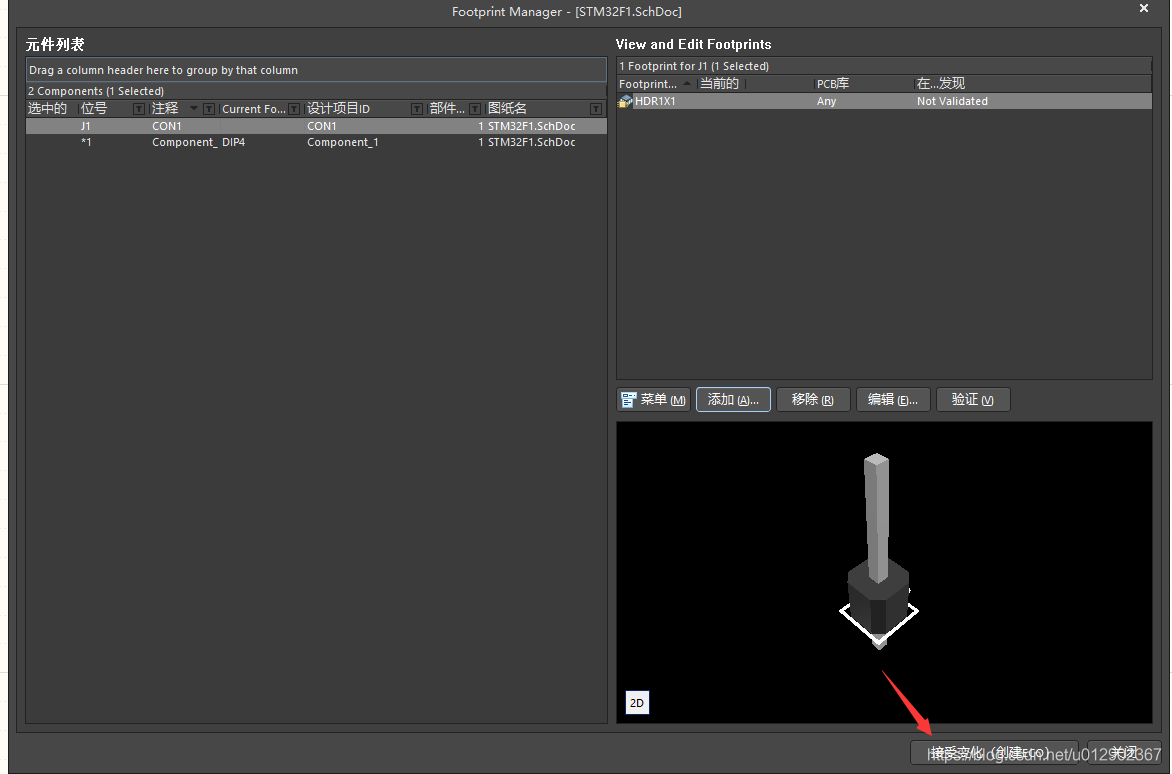

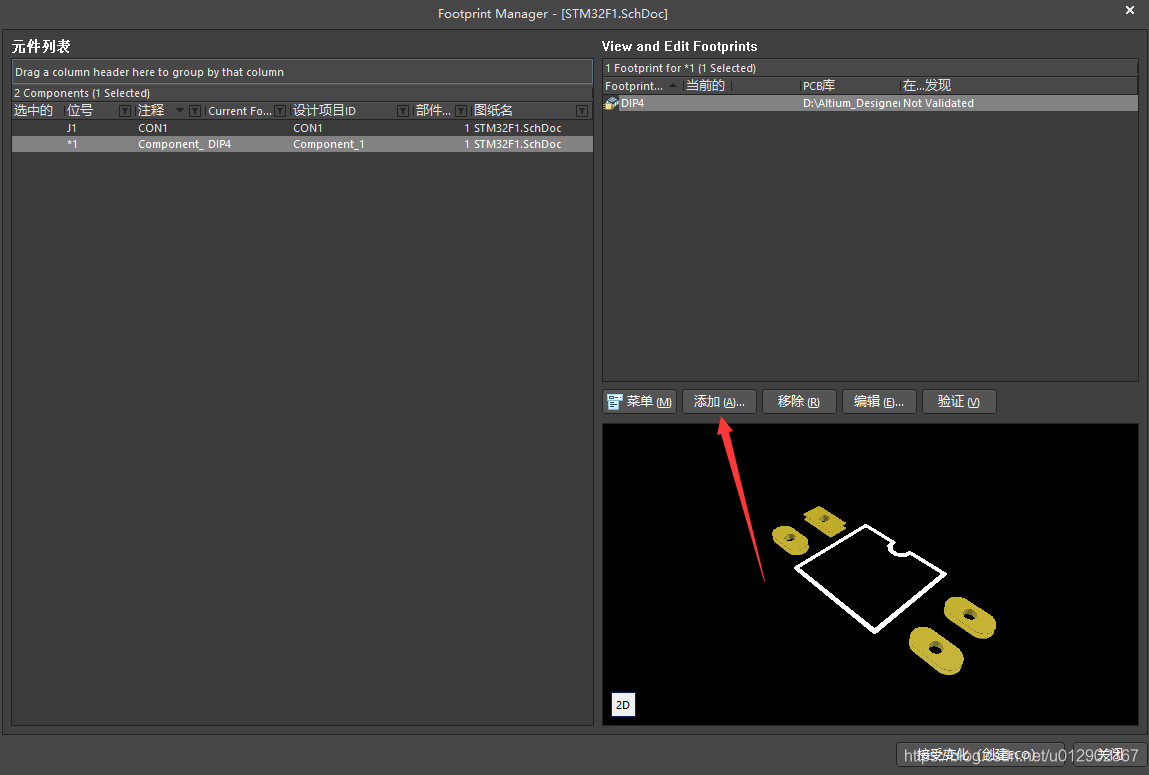

检查所有元器件是否都有封装：

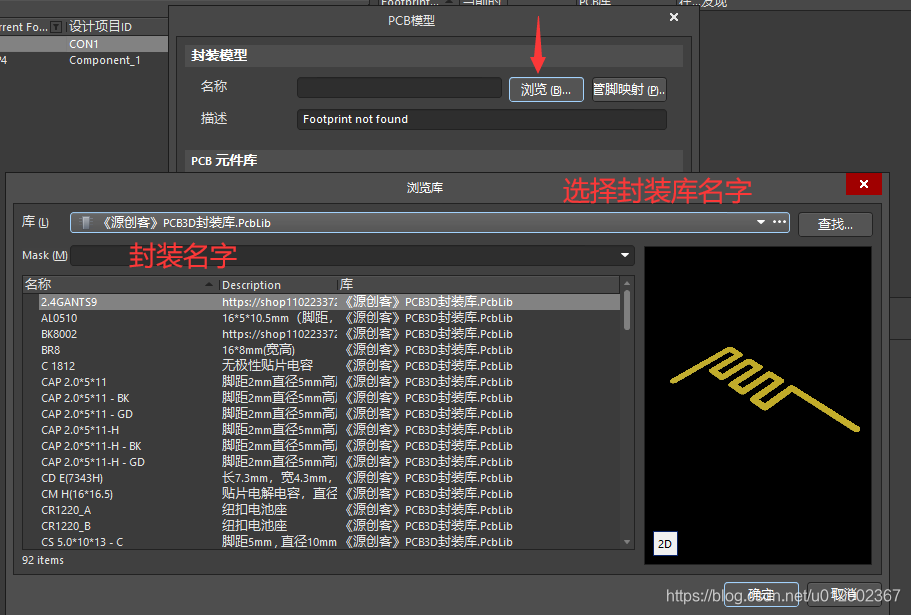

没有的可以添加：
选择完后，点击：

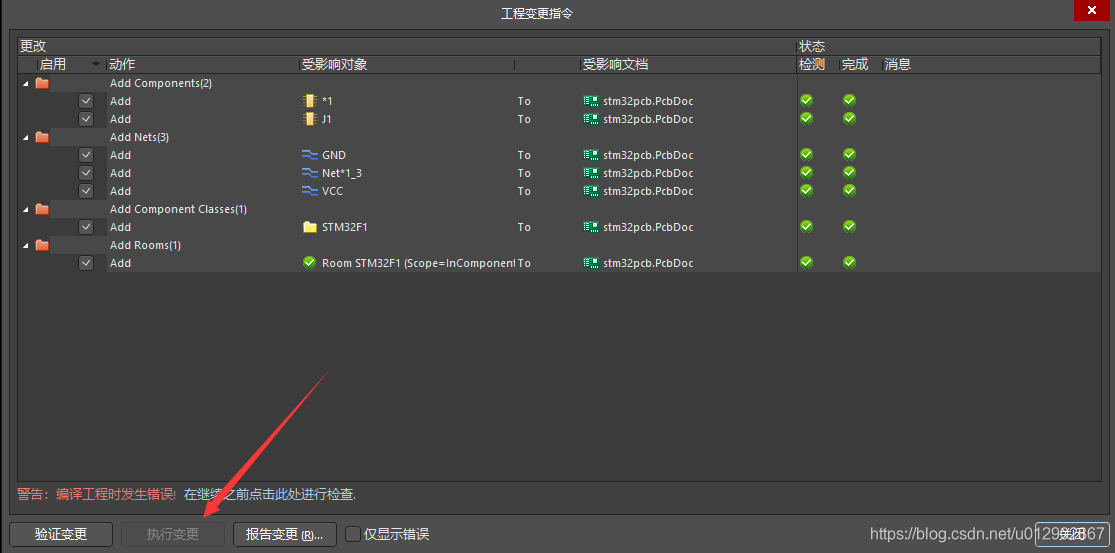

检查无误后点击点击：

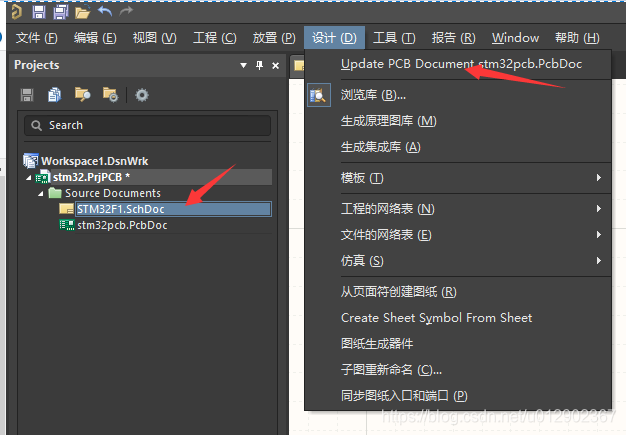

最简单的原理图就先这样，然后把它Layout。

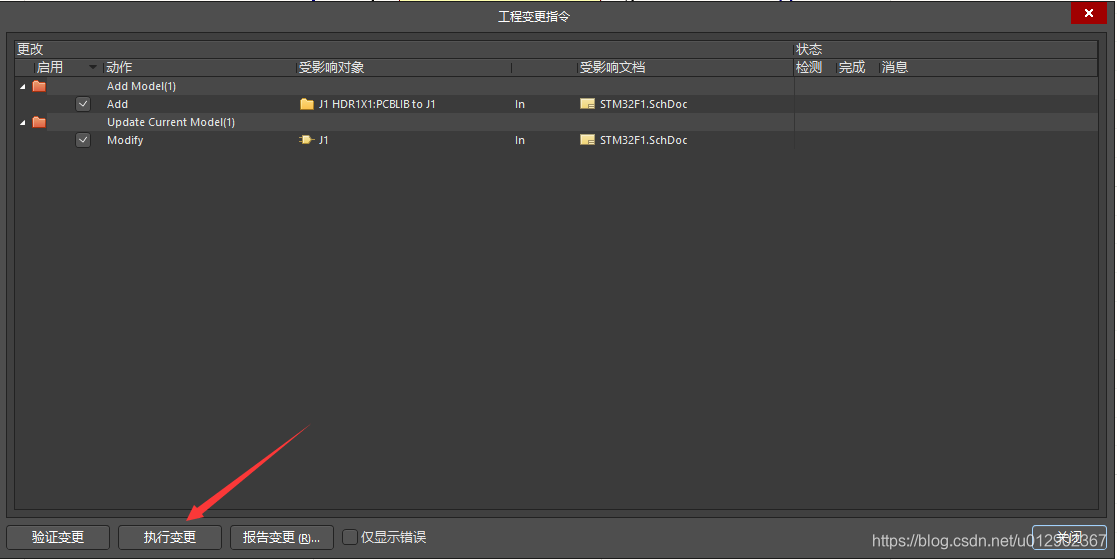

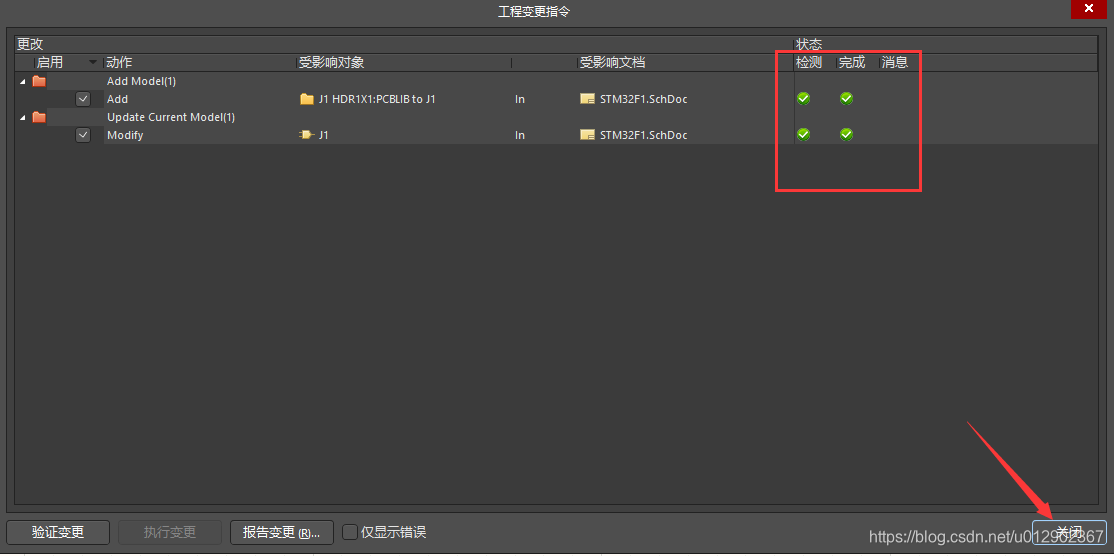

执行变更后关闭：

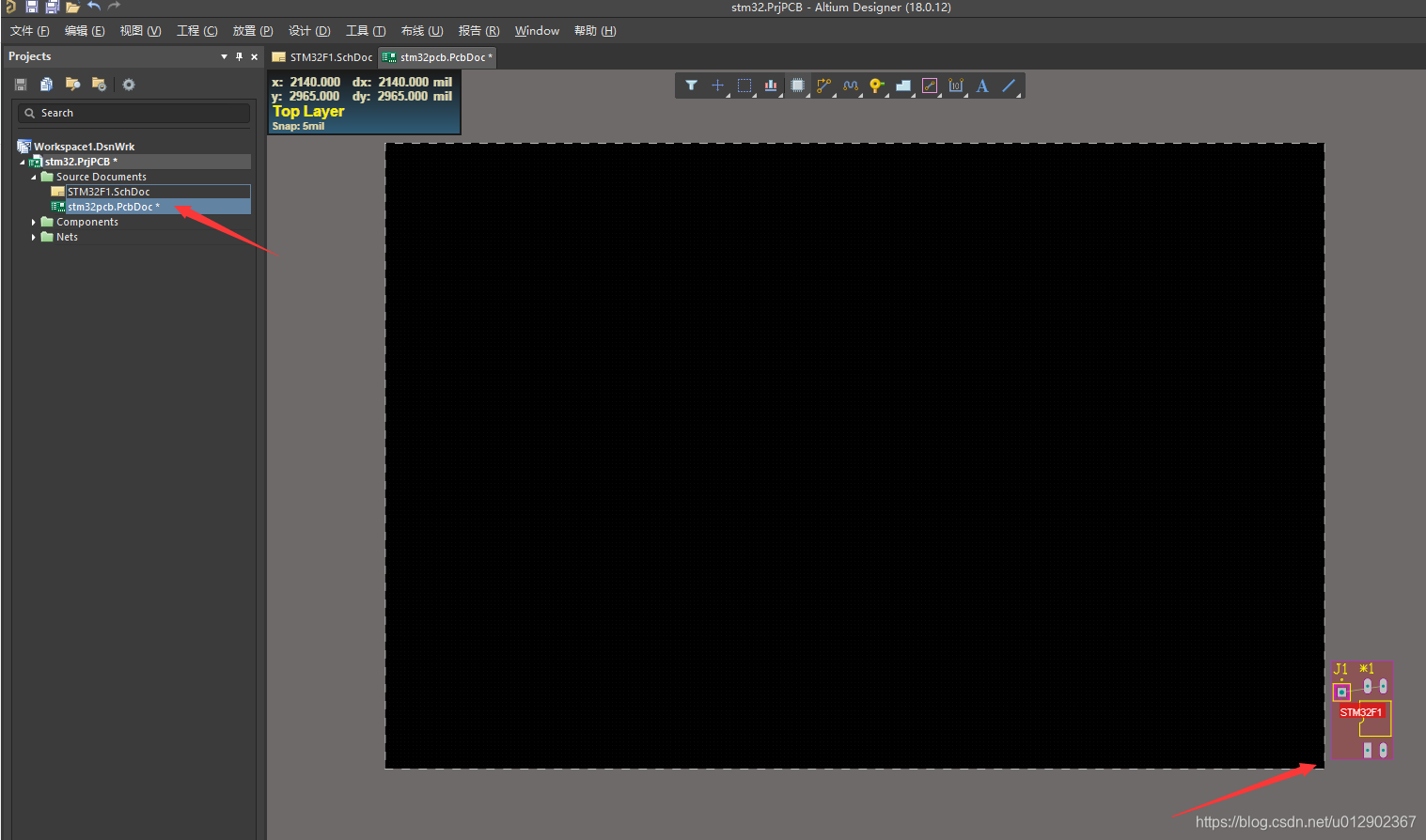

在Pcb文件中就可以看到所有器件了：

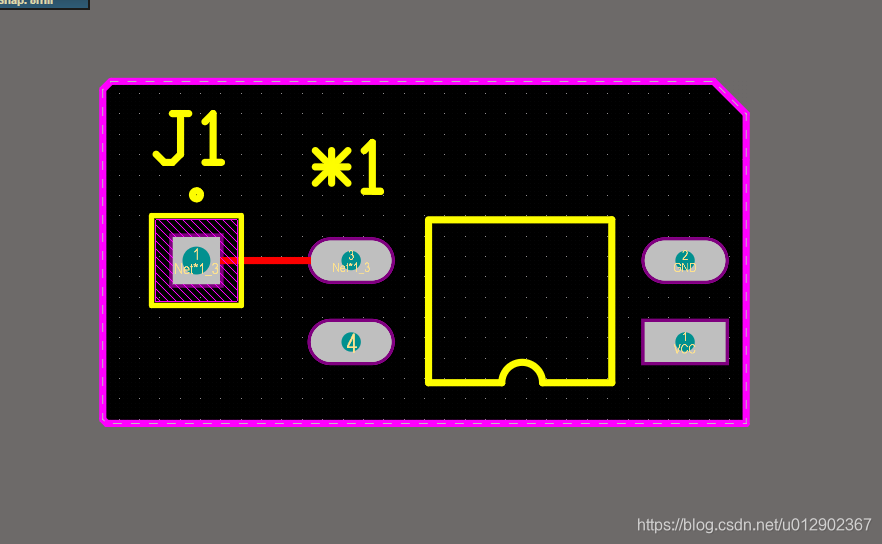

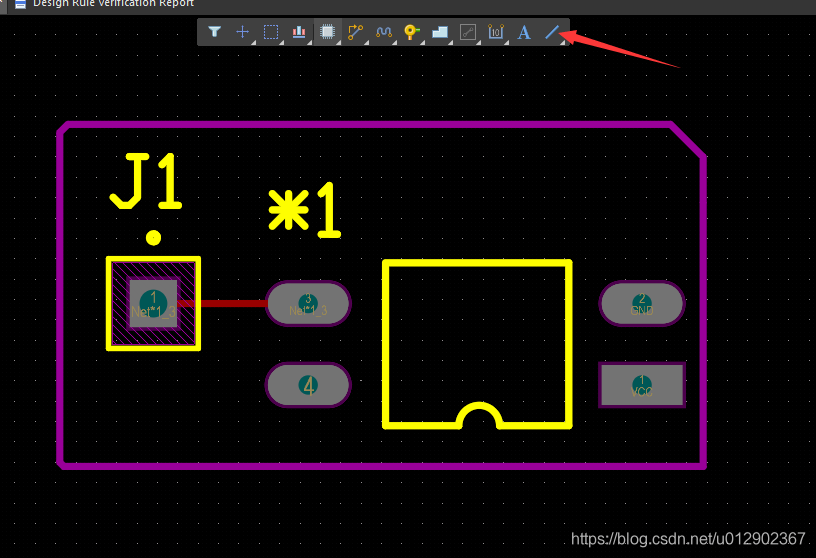

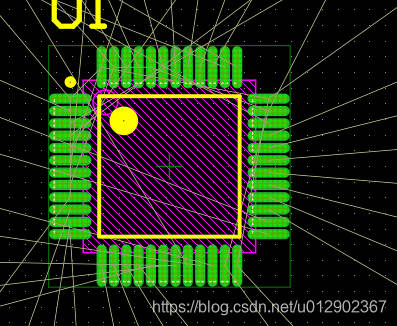

点击选中红色底框，然后Delete，把器件放置到合适位置开始连线：
：连线模式（PCB）
：连线模式（原理图/PCB）
：测距
：清除测距
：切换层显示
：翻转

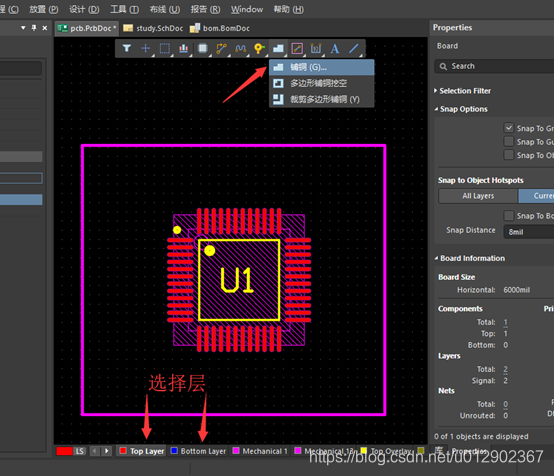

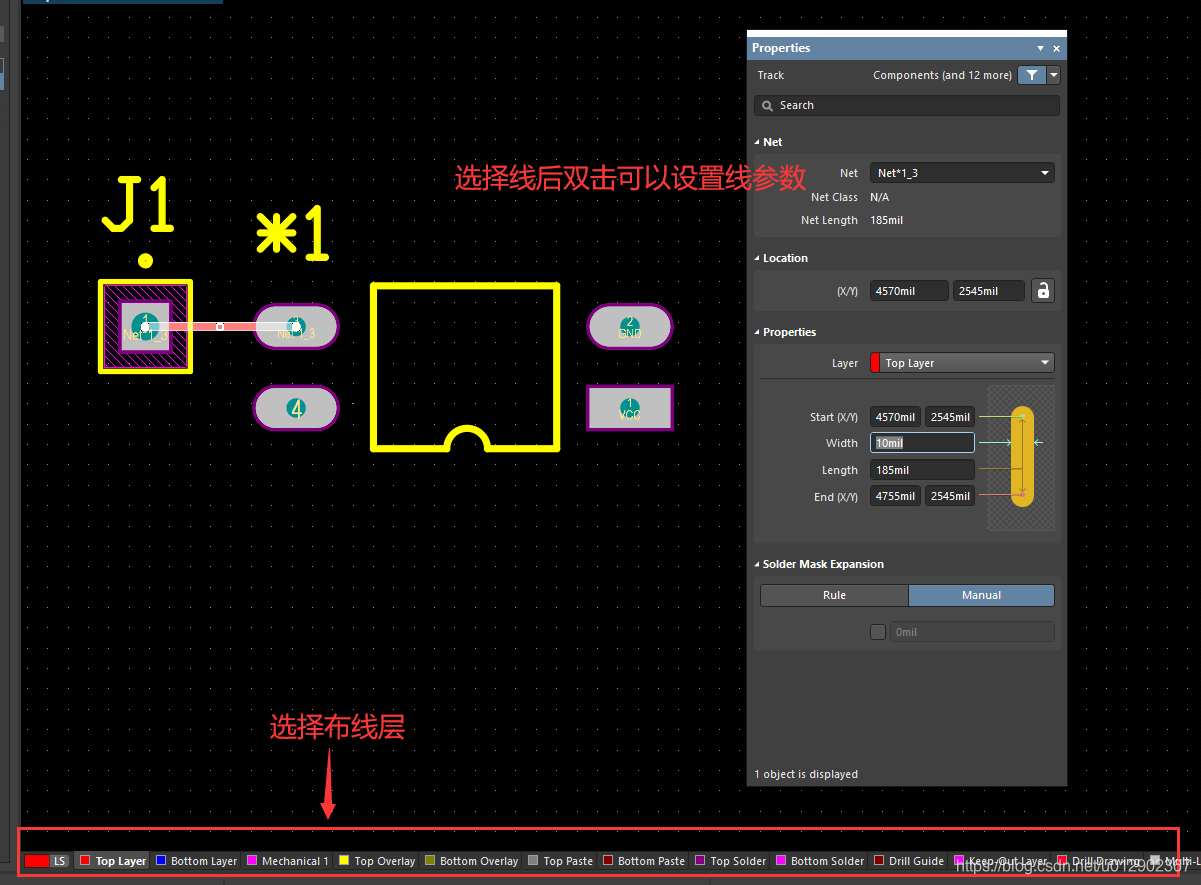

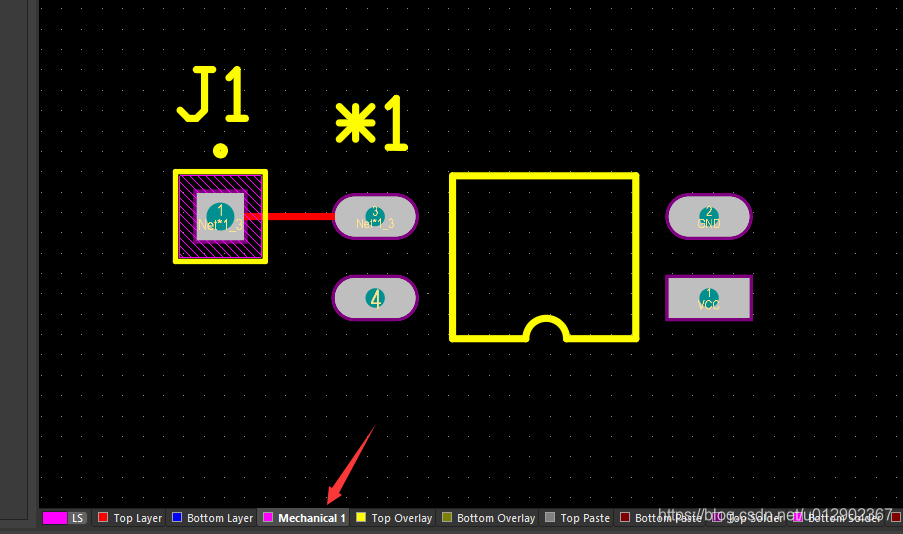

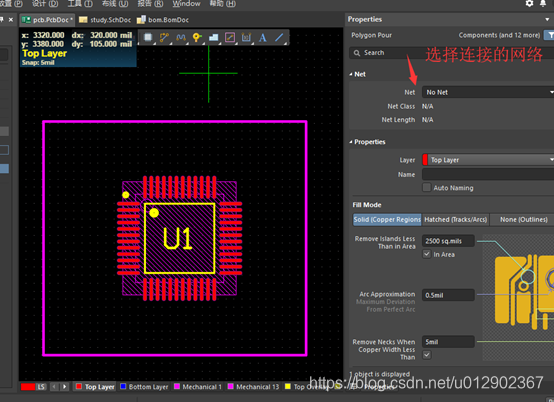

选择电气层：
圈出区域：
然后选中所有，再按如下操作即可：

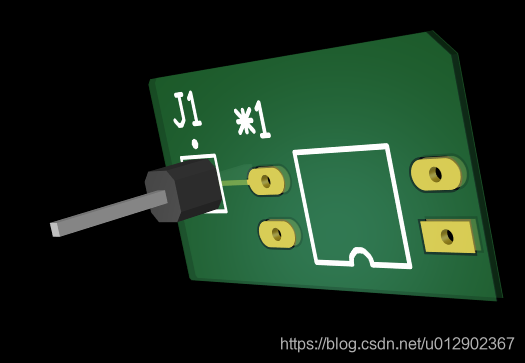

切换到3D模式下可以看到板子的形状预览，按住,然后用鼠标右键就可以切换查看角度：

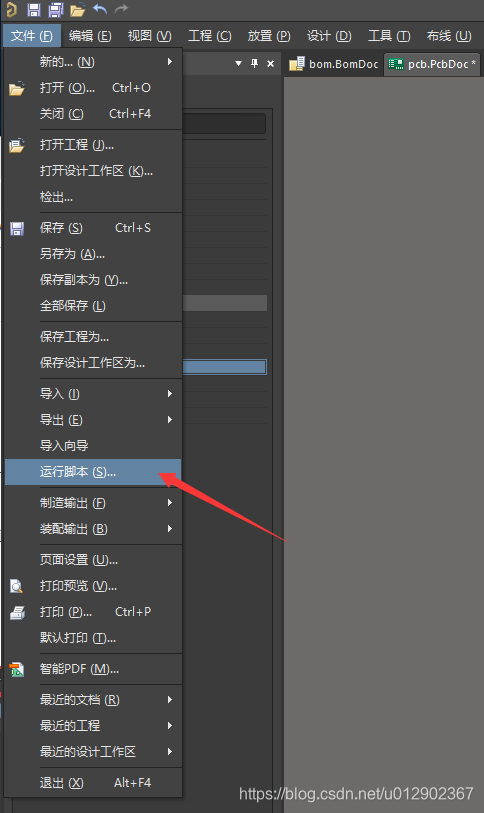

在板子任意位置打洞，除了放置过孔然后修改过孔大小之外还可以在自定义形状，然后按

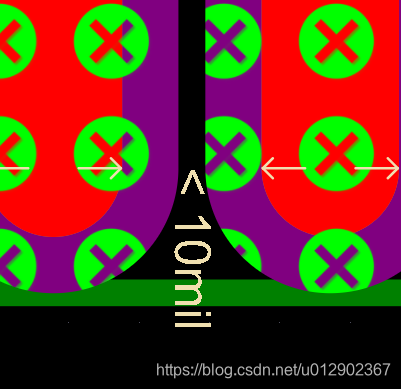

如果类有如下的绿色：
表示违反规则，放大看会看到提示说需要小于10mil：

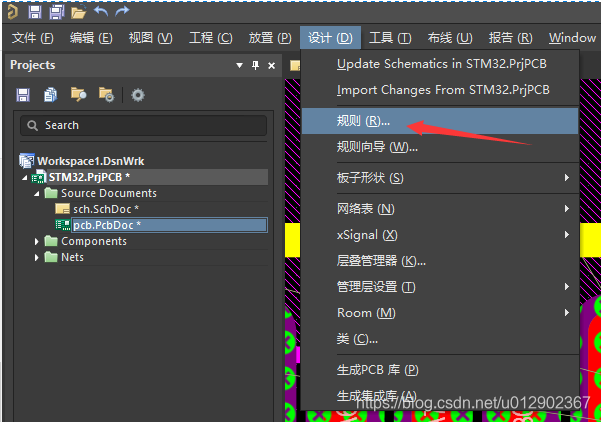

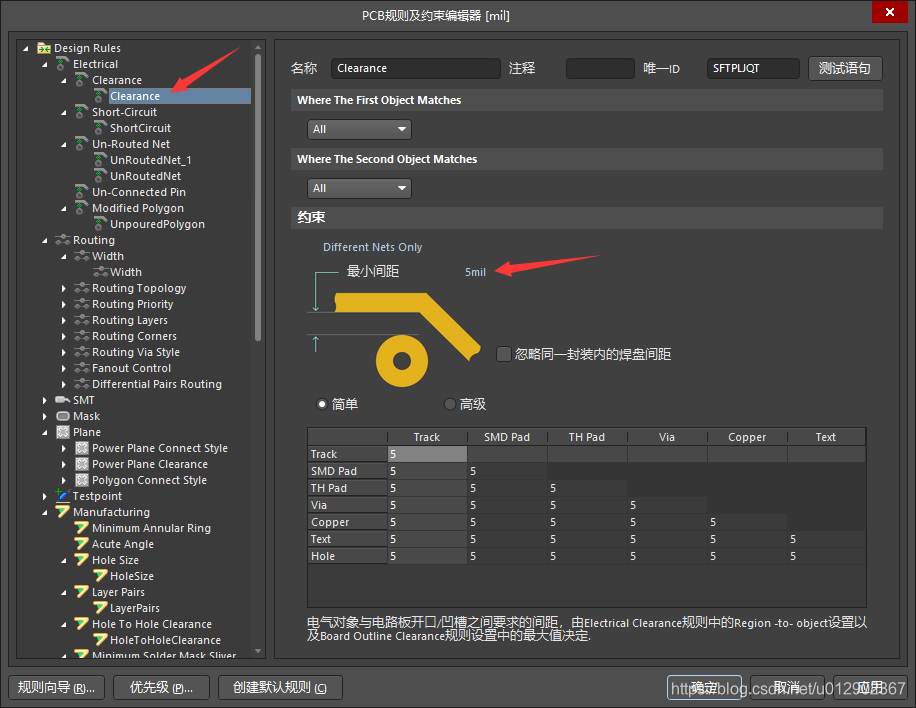

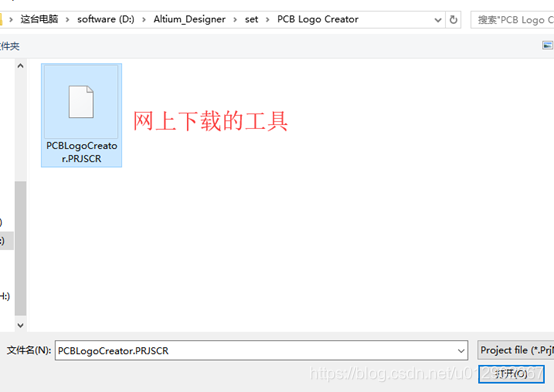

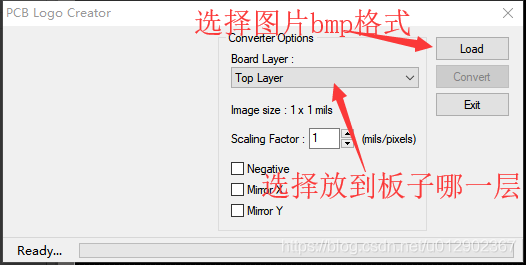

修改检查的规则：
