Altium Designer AD20教程：实战作图（一）

文章目录

• 完整制图方法
• 1、建立一个完整的PCB工程，需要有sch文件、pcb文件、schlib文件、pcblib文件，后面两个不是必须的，后面两个用来自己创建库里面没有的东西。 2、这个时候就可以画 原理图 ,这里我提一下库这个东西。 3、画原理图 4、编译原理图。右键原理图名称选择即可。或者点击工程-编译。 5、封装管理器。 6、更新到PCB。画PCB。 7、裁剪板子 8、禁止布线 9、给一个外边框尺寸 10、在PCB板的四个角落放置螺丝孔，一般设置3.1mm的孔径，5mm的外径。（即是焊盘） 11、滴泪 12、覆铜 13、点击菜单“报告”——>“板子信息”——>“报告”—— 勾选上“Routing Information”——>“报告”，弹出的网页上就会剩余的连接点数量，若为0，则说明全部连接点都连到一起了。若是不为0 ，则说明还有导线没有连接。需要回去检查PCB板上哪里的导线没有连接。
• 纸张大小
• 修改原理图名字

完整制图方法

1、建立一个完整的PCB工程，需要有sch文件、 pcb文件 、schlib文件、pcblib文件，后面两个不是必须的，后面两个用来自己创建库里面没有的东西。

文件—新建—project—给自己工程取个名字—OK
文件—新建—原理图
文件—新建—PCB
文件—新建—库—原理图库
文件—新建—库—PCB库

原理图库是一个元件库，PCB库是元件的 PCB封装 库。

2、这个时候就可以画 原理图 ,这里我提一下库这个东西。

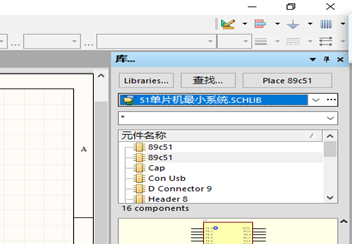

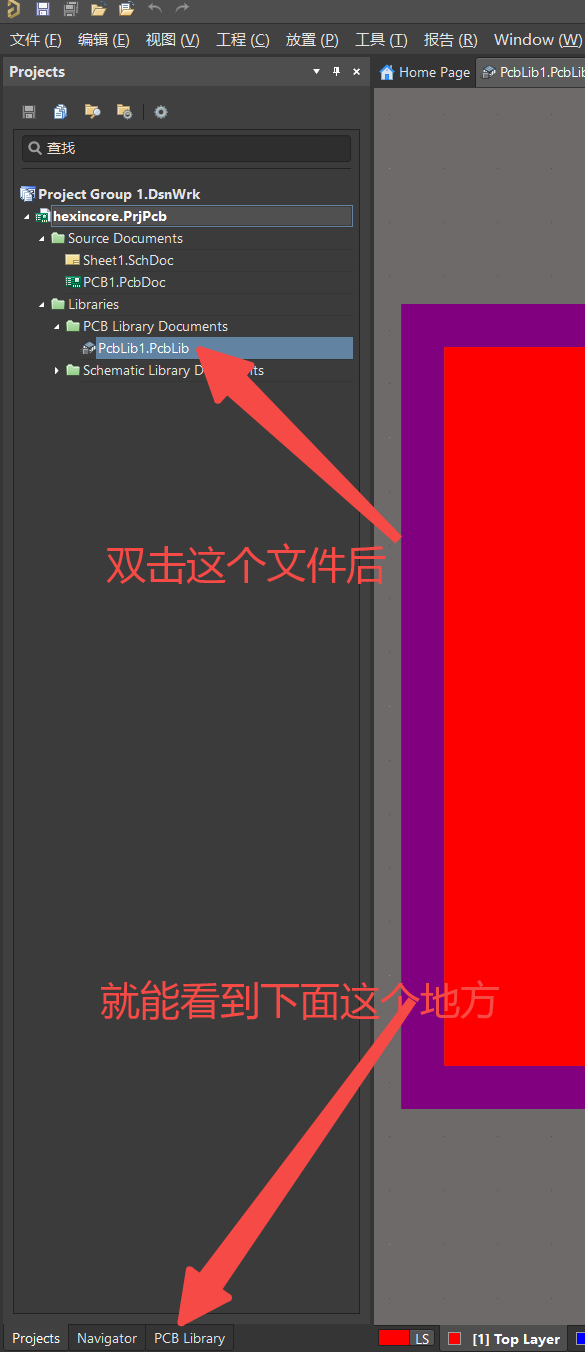

如下图所示，位置在右侧，没看见可以点library字样。

图1 库

一般是不会自己去创建 原理图库 和PCB库的，都是靠别人的原理图库和PCB库，如何用？

点击图1中libraries字样，点击安装，选择想要安装的 原理图库和PCB库，然后确认，然后关闭那个窗口就可以用选择的原理图库和PCB库。AD软件不会
