Altium Designer入门笔记（3）：线束设计与使用

一、线束

线束载有多个信号，并可含有总线和电线。这些线束经过分组，统称为单一实体。这种多信号连接即称为“Signal Harness”.

通过“Signal Harness”，也就是线束连接器，可创建和操作子电路之间更高抽象级别，用更简单的图层展现更复杂的 设计 。

1.1线束连接器

线束连接器是端子的一种。连接器又称插接器，由插头和插座组成。

（1）单击菜单栏“放置”--->线束——>线束连接器 选项或者按快捷键<P>+<H>+<C>,此时光标变成十字形状,并带有一个线束连接器形状。

（2）将光标移动到想要放置的地方，确定起始点，拖动鼠标确定终点。

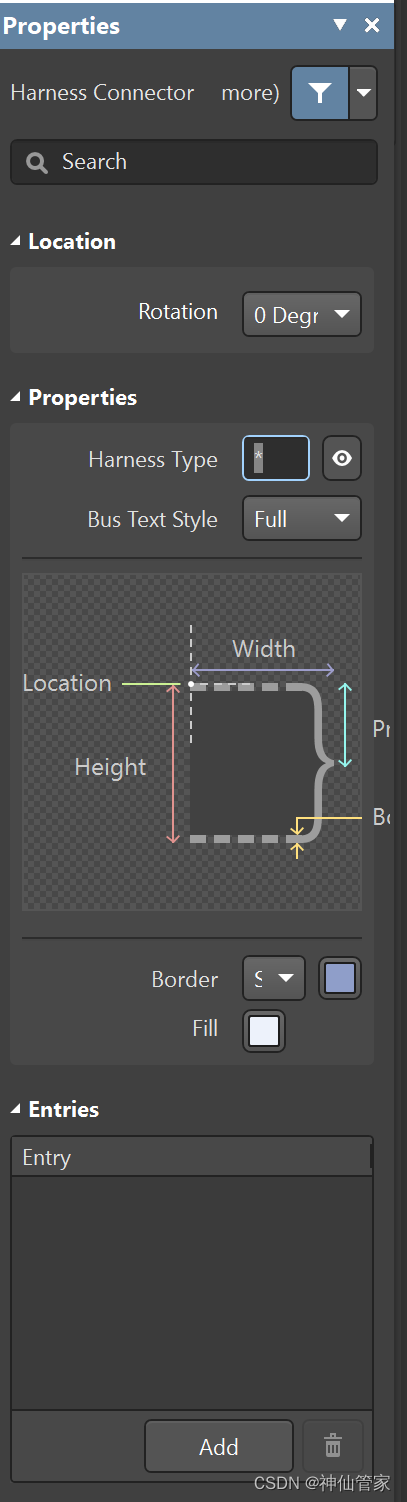

（3）设置连接器的属性。放置连接器的过程中，用户可以自行对总线属性进行设置。双击线束连接器或在光标处放置连接器状态时按<Tab>,弹出的“Properties”（属性）界面。

1.2线束入口

线束通过线束入口的名称来 识别 每个网路或总线。除非命名的是线束连接器，网路命名一般不使用线束入口的名称。

（1）单击菜单栏“放置”--->线束——>线束入口 选项或者按快捷键<P>+<H>+< E >,此时光标变成十字形状,并带有一个线束连接器形状。

（2）将光标移动到线束连接器内部，单击鼠标左键选择要放置的位置，只能在线束连接器的左侧边框移动。

（3）设置线束入口的属性。放置连接器的过程中，用户可以自行对线束入口属性进行设置。双击线束入口或在光标处放置线束入口状态时按<Tab>,弹出的“Properties”（属性）界面.

1.3 信号线束

信号线束是一组具有相同性质的并行信号线的组合，通过信号线束线路连接到同一个电路图上另外一个线接头，或接到电路入口或端口，以使信号连接到另一个原理图。

（1）单击菜单栏“放置”--->线束——>信号线束  选项或者按快捷键<P>+<H>+<H>此时光标变成十字形状,并带有一个线束连接器形状。

（2）将光标移动到想要放置信号线束的元件的管脚上，单击放置信号线束的起点。出现红色的符号，表示放置信号线束成功。

（3）设置信号线束的属性。放置信号线束的过程中，用户可以自行对信号线束属性进行设置。双击信号线束或在光标处放置信号线束状态时按<Tab>,弹出的“Properties”（属性）界面.
