Altium Designer 19简易教程:原理图绘制详解

阅读数 4
点赞 0
article_banner


建立工程

依次点击File-->New-->Project-->PCB Project完成项目创建。

绘制原理图

(1)创建SchDoc文件

右击刚才新建的项目PCB_Project1.PrjPCB,依次点击Add New to Project-->Schematic,完成 电路原理 图创建

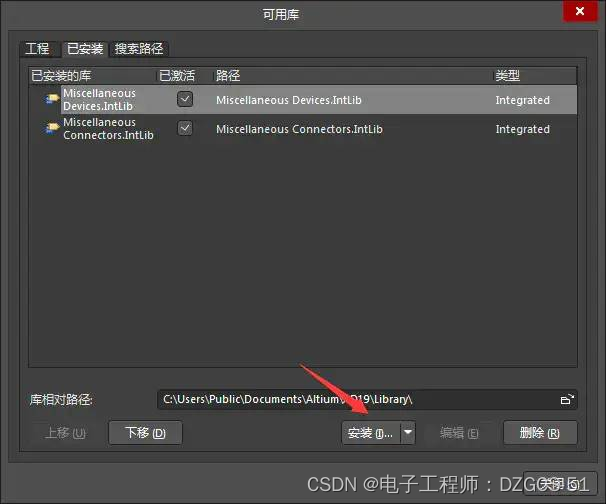

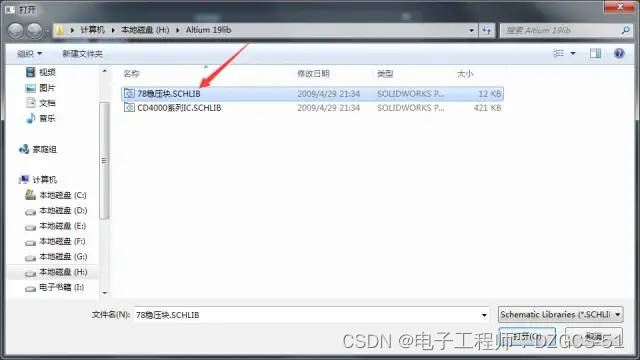

(2)添加原理图库

(3) 元器件 放置及连线点击上方工具栏相应元件可放置基本元件

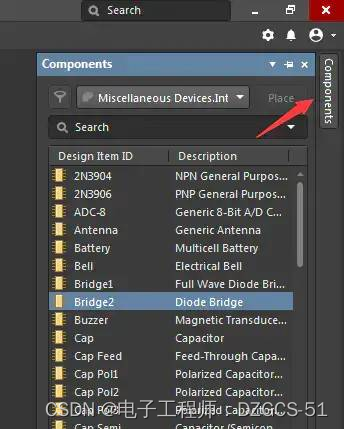

对于工具栏中没有的元件,点击左侧第五个按钮进入库,可以在自己建立的库中选择刚绘制的元件。点击所需器件名称,将其拖动到绘制区域即可。

工具栏左数第六个为接线工具,点击后就可以进行连线了。
