Cadence Allegro PCB设计88问解析(五)：Allegro中DXF的导入与导出

一个学习信号完整性仿真的layout工程师
在进行PCB设计时，需要考虑结构要求，其要求就会体现在结构文件中。一般Allegro软件的结构文件为DXF。DXF文件中包含PCB板外形，定位孔位置大小、关键器件位置(接插件、霍尔等)、器件限高、禁布等区域位置要求，在进行PCB设计时，要求仔细检查结构方面的要求。

第一步：

检查文件名，DXF文件名不能有 中文 、”/”等非法字符。

第二步：

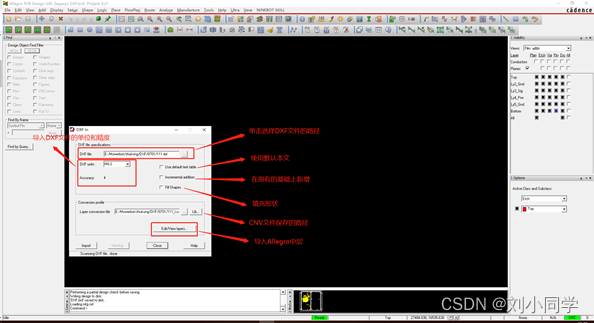

打开Allegro，单击File-Import-DXF，弹出如下界面：


   在上图选择DXF存放的路径、DXF的单位选择mm、勾选use default text table和incremental addition选项。(如果不勾选incremental addition，brd文件会初始化)

第三步：

编辑Edit/View layer选项，选择DXF文件存放在brd文件中层级的位置，操作如下：

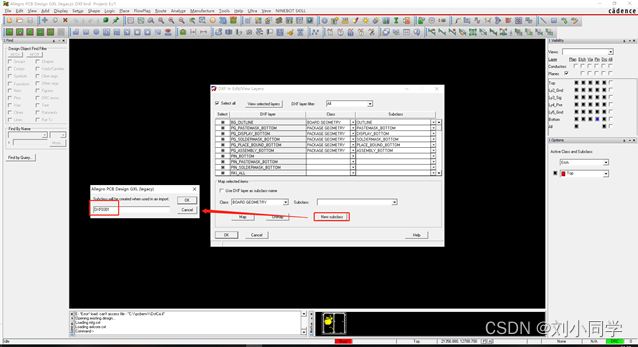

   点击勾选好 Select   All，然后选择要存放DXF的层级之后，点击Map，再点击OK。之后在点击Import，DXF就会导入成功。还有一种方法：如果现有的brd层级中没有你要添加的层，可以点击New SUBclass，新建层级点击Map，再点击OK。之后在点击Import，DXF就会导入成功，如下图：

第四步：

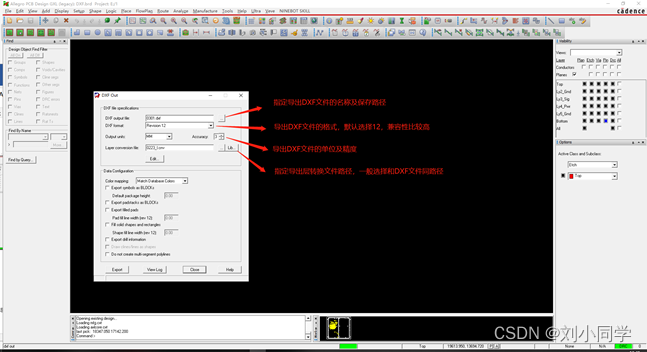

Allegro导出DXF文件：打开Allegro，单击File-Export-DXF，弹出如下界面：

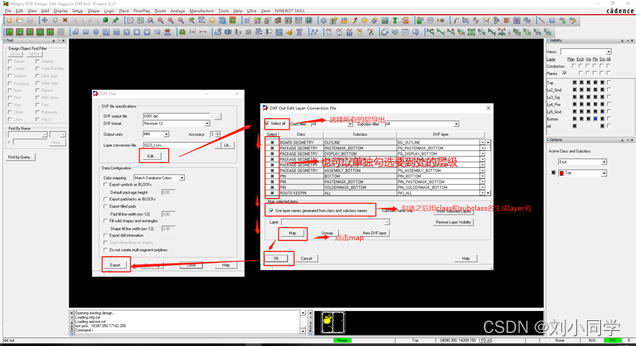

   在上述图中设置好之后点击Edit，选择需要导出的层级，如下：

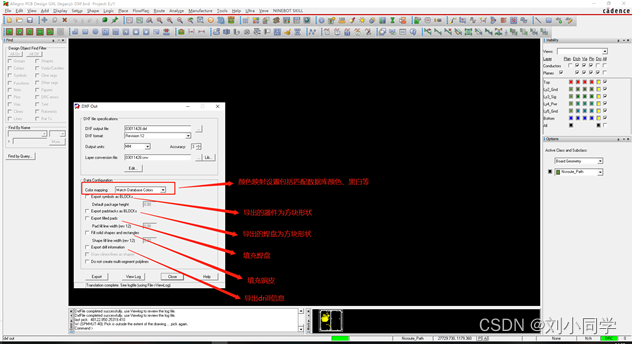

   在上述图中设置好之后点击Export，就可以成功导出你想要的DXF文件。还可以对导出的DXF文件进行一些简单的设计如下图，一般选择不勾选：


   以上操作流程主要是自己在工作中的使用，大家可能会有不同的方法

   如有雷同或错误，希望各位大神留言指正，感谢！！！
