Cadence Allegro PCB设计88问解析(二十)：Allegro中格点设置（一）

一个学习信号完整性仿真的layout工程师
布局是PCB设计中比较重要的一步，一个好的布局，不仅看起来美观而且也方便后期的走线，避免了一些信号完整性问题。在布局时就会涉及到格点设置，一个好的格点设置有利于器件的摆放和走线方便。当然如果对于一个没有用过格点的设计者，刚使用时会感觉特别别扭。所以对于格点也适用于不同的设计师，也可以在前期评估布局使用一套格点，在后面的细化中设置不一样的格点间距。下面和大家简单介绍格点（grid）设置：

首先：显示隐藏格点

点击快捷 工具栏  中的Grid Toggle，就可以打开格点显示，如下图所示：

第二步：设置格点

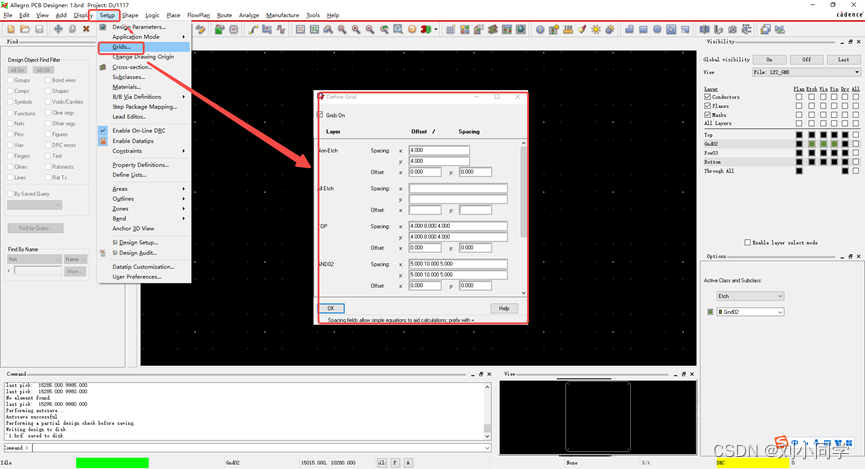

在Allegro的菜单下选择Setup命令，选择其中的Grids，会弹出格点设置对话框，如下图所示：

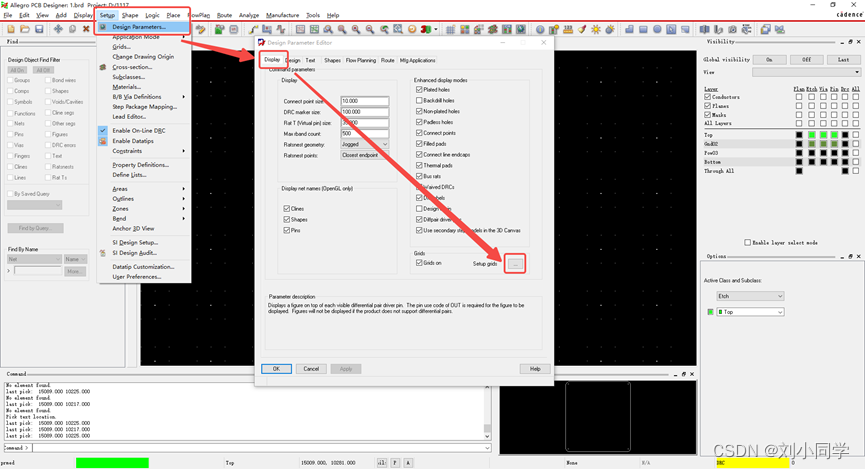

   也可以通过如下方法打开格点设置对话框：

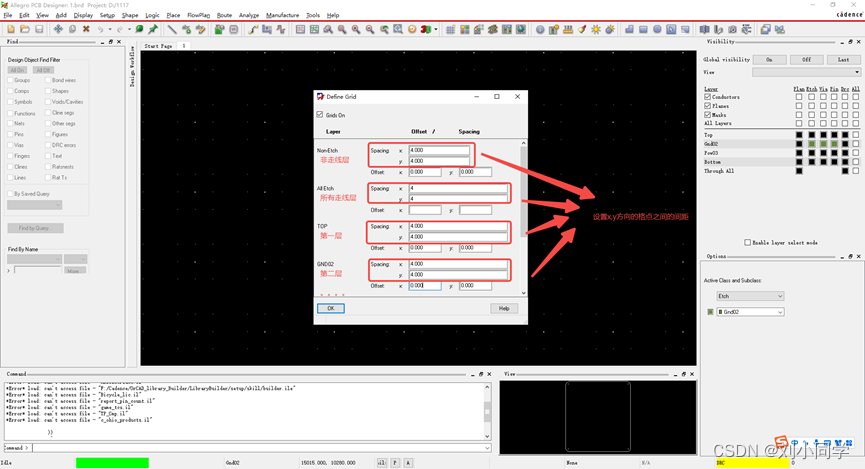

   在格点对话框中我们可以看到有许多行设置，我们在相应的层后面设置格点大小。比如现在的单板的单位为mil，那么满足一般的器件间距我们可以设置4mil左右，如下图所示：

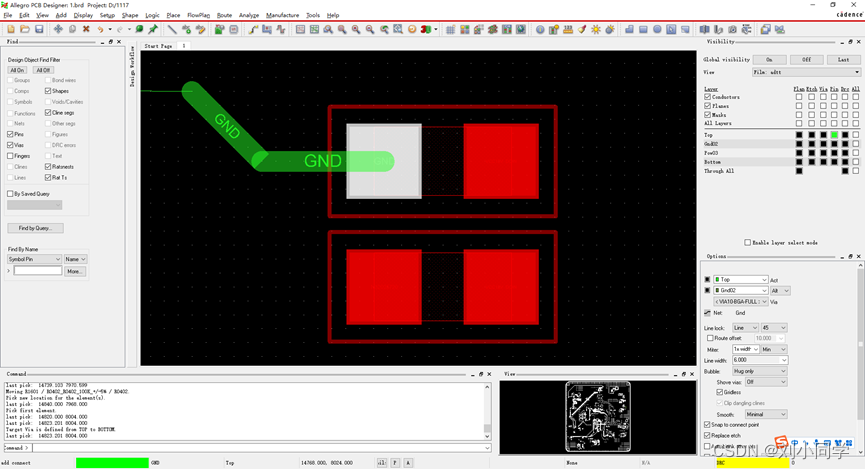

   完成上面设置之后，我们在摆放器件和走线时，就按照设置的4mil，如下图所示：


   同样，当我们在所有层设置好格点之后，下面的走线就不需要单独设置了。也可以在不同的走线层设置不同的间距，大家可以试一下。

第三步：设置多种间距格点

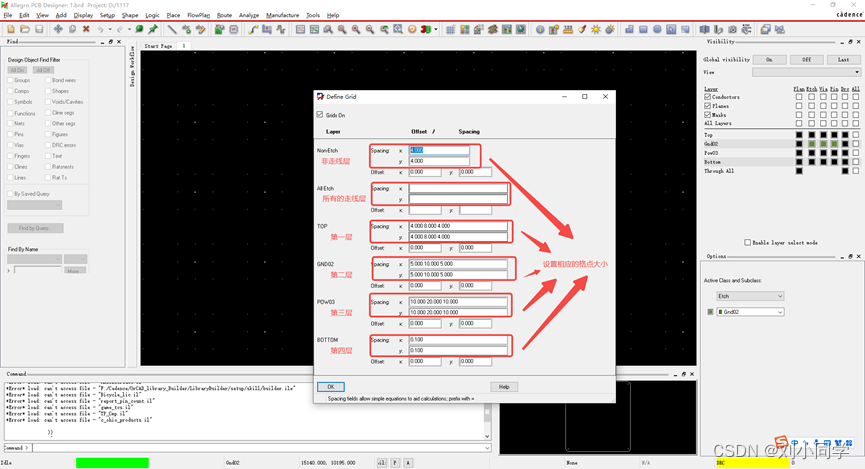

设置多种格点间距，这个也要看每个人的习惯，比如所4-5-4等。设置方法和上面一样，只需要在相应的层叠后面填写间距大小就可以，如下图所示：

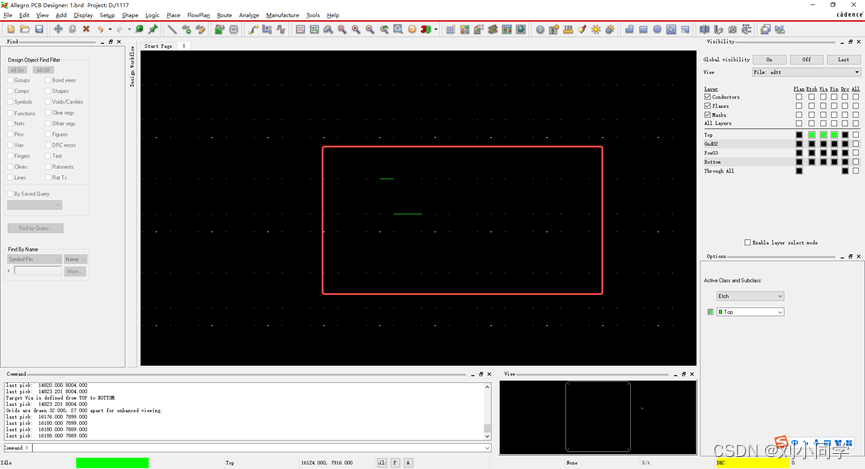

   按成上面设置之后，大家在布局或者走线的时候，就会发现格点的间距明显不一样，如下图所示：


   格点的设置因人而异，根据大家自己的习惯来设置，会帮助我们很好的进行PCB设计。
