Cadence Allegro PCB设计88问解析(二十二)：Allegro中放入元器件

一个学习信号完整性仿真的layout工程师
在之前的文章和大家介绍过Allegro中导入网表，那么导入网表成功之后，还在Allegro在进行一步就是放入导入成功的器件。下面和大家简单介绍具体的操作过程：

第一步：添加版外形outline

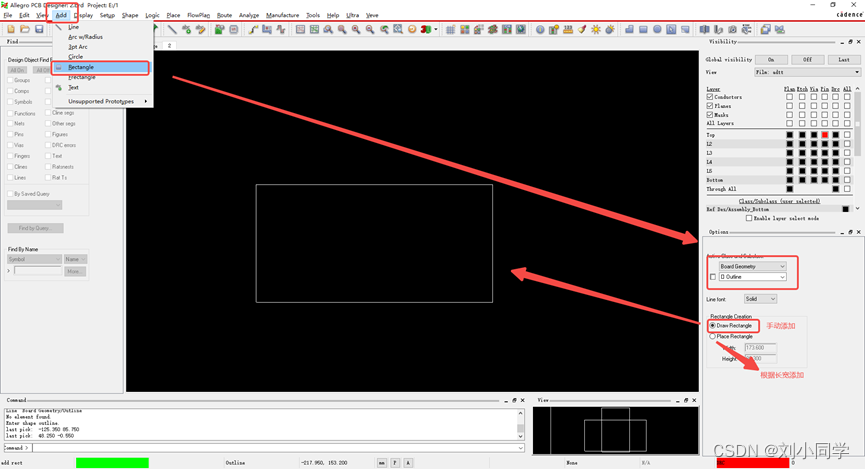

我们在放入元器件之前要有一个outline，以便于器件摆放。如果我们有结构给的图纸外形，可以按照他们的外形来，但一定注意PCB的外形框要在放在Board Geometry中的Outline中。如果没有DXF，那就需要我们自己手动添加一个，如下图所示：

第二步：自动放入元器件

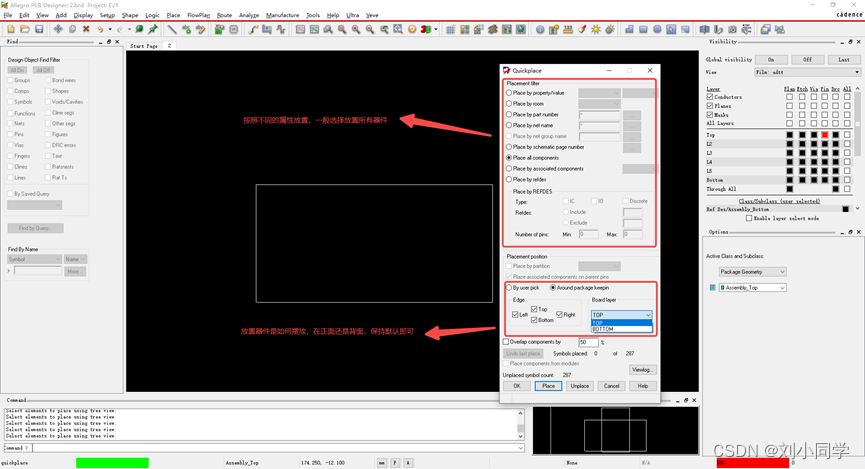

在Allegro的菜单下选择Place命令，点击Quickplace，会弹出如下对画框：

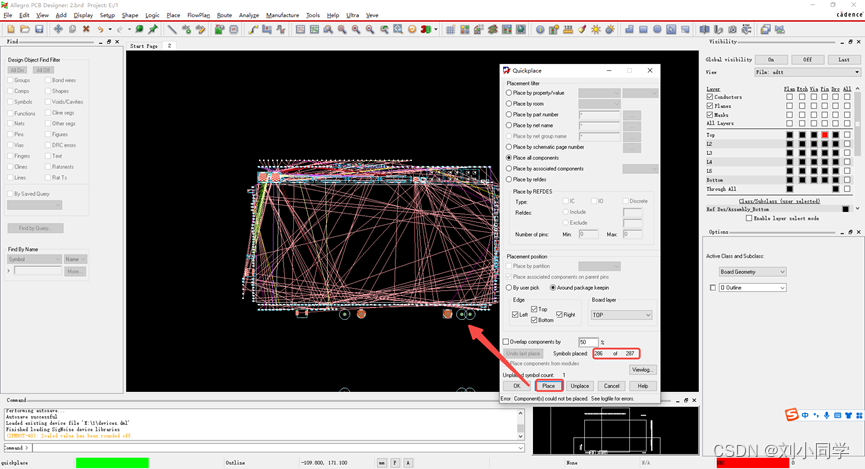

   可以在上图中的看到有287个器件没有放置，在点击Place，就会看到器件沿着版外形依次放置，如下图所示：


   如果我们的个别封装是有问题的，就会放不进来，会在下面显示Unplace数量。可以去查找器件封装或者原理图中有哪些问题，再重新的place就可以了。

   在Place界面，还要许多设置选项，包括按照属性放入器件、器件摆放TOP还是BOTTOM，可以根据自己要求进行选择，一般保持默认即可，如下图所示：

第三步：手动放入元器件
