Cadence Allegro PCB设计88问解析(十八)：Allegro中差分规则设置

一个学习信号完整性仿真的layout工程师
我们在进行layout设计时，进行会遇到差分信号的layout，像USB和HDMI等，是需要控制阻抗的，那么我们在走线的时候，也需要从电器规则和物理规则上设置差分要求，今天和大家总结一下分享Allegro中差分对的设置：

首先：打开规则管理器Constraint Manager

在Allegro的菜单栏中选择Setup中的Constraint，点击最下面的规则管理，或则直接点击快捷 工具栏  中的CM，如下图所示：

第二步：设置Differential Pair

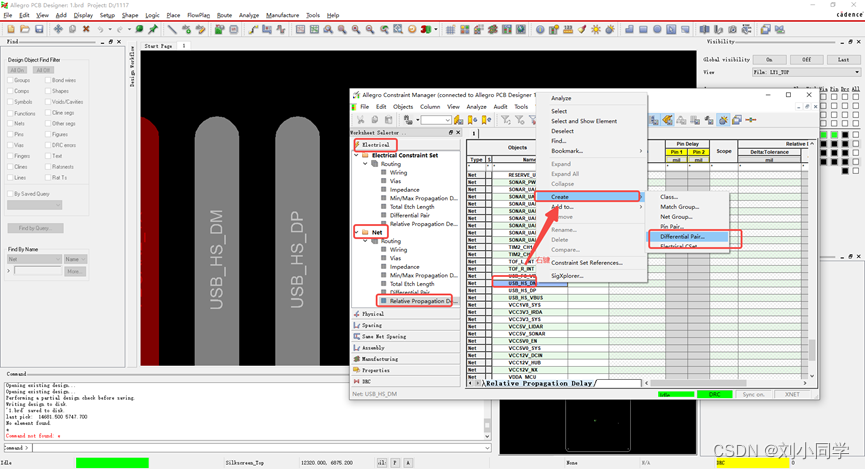

在电气规则 Electrical中的Net里找到最下面的延时设置，然后找到要添加的网络。在其中一个网络上右键选择Create中的Differential Pair，如下图所示：

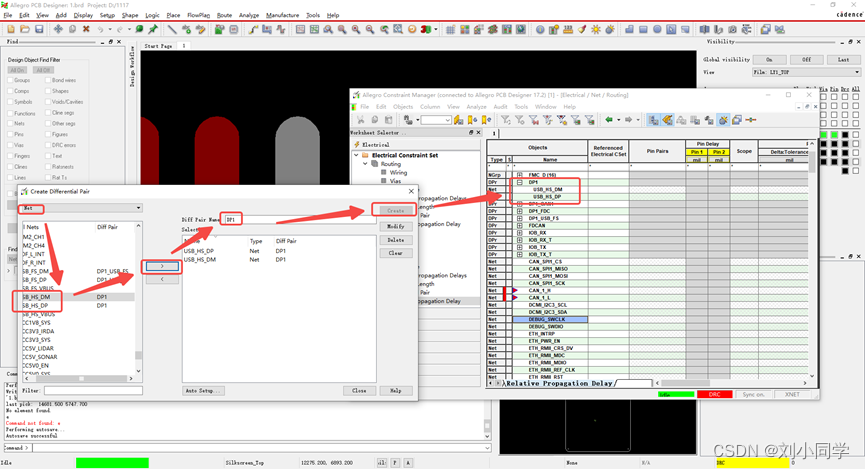

   完成上面一步之后，会弹出Create Differential Pair 对话框，在左面的Net中找到差分网络点击中间的箭头，添加到 Diff   Pair中并填写差分对名称，最后点击Create，如下图所示：

第三步：添加物理规则Physical 线宽：

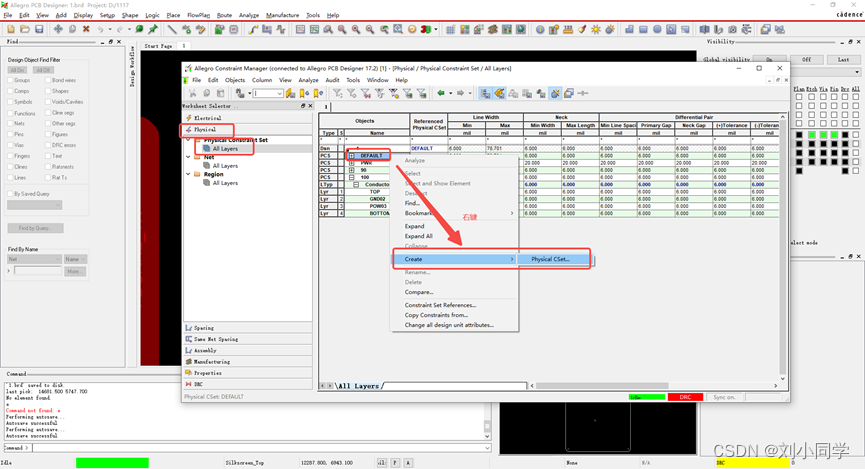

因为我们设置的是差分规则，根据不同的阻抗要求，所以走线的线宽线距是不同于其他的一般走线的，因此在这里要添加一个物理规则 Physical。先选择Physical，然后点击All layers 在默认规则上右键选择Create Physical Set，如下图所示：

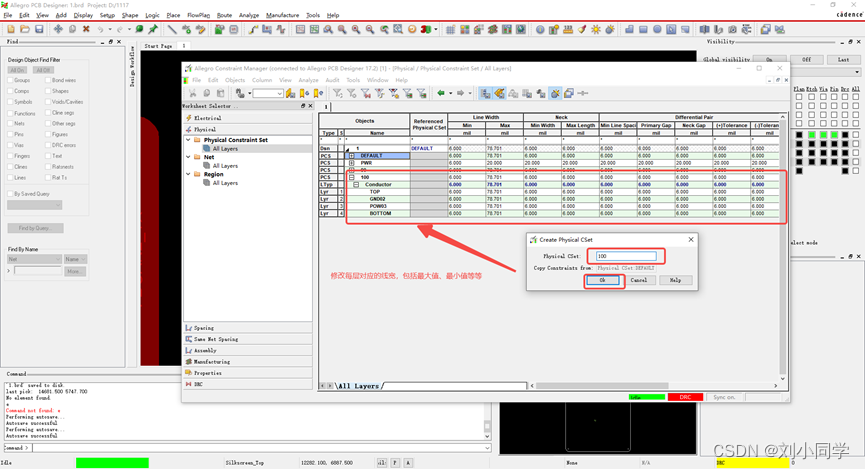

   在弹出的对话框中填写差分物理规则的名称，然后在相应的物理规则下修改不同情况下（每层的线宽、最小线宽、最大线裤等）的线宽，一般情况下我们设置Line Width中的值就可以，如下图所示：

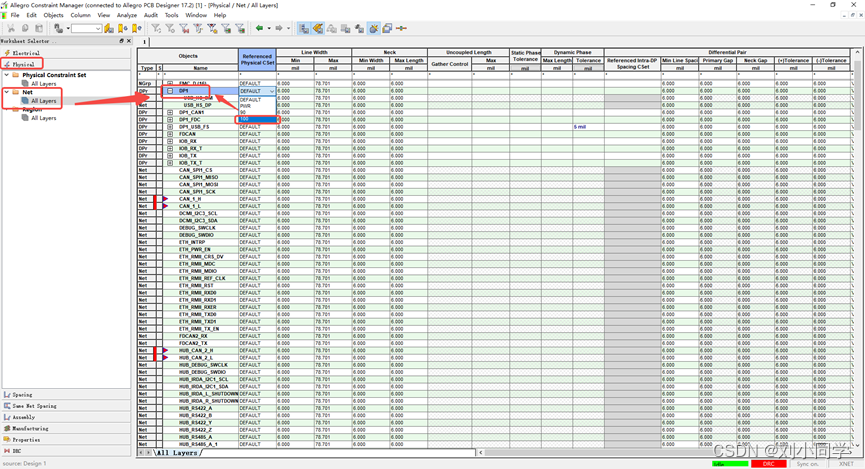

   然后在Physical中选择Net，找到我们设置的差分对，在右边的规则栏中选择物理规则100，这样我们差分对的线宽就设置好了，如下图所示：

第三步：添加Spacing 差分间距：

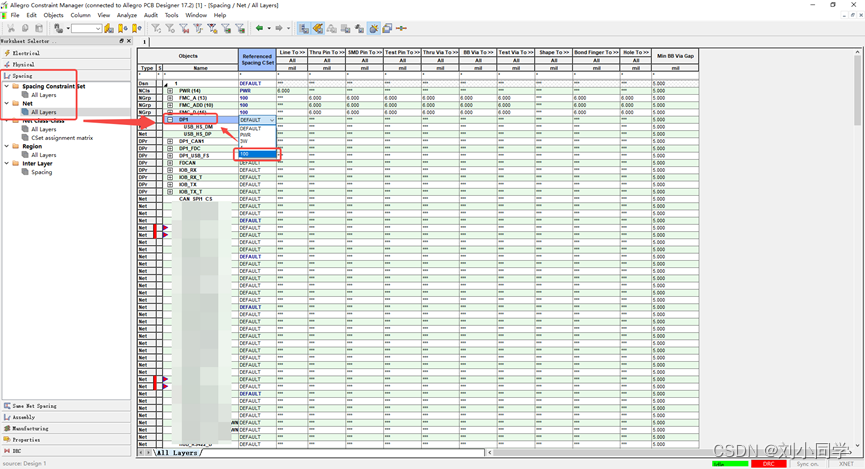

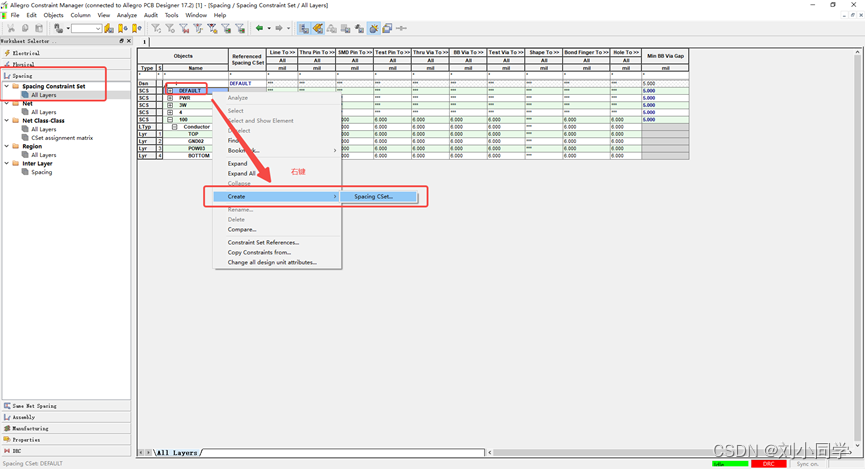

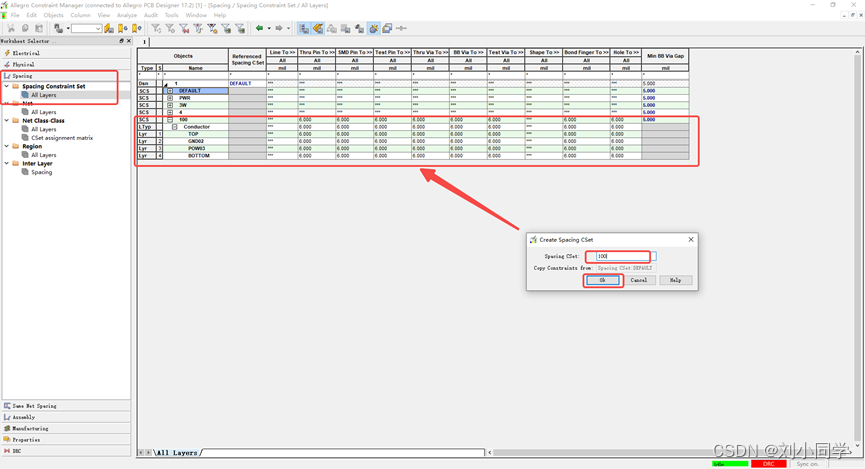

间距的设置和上一步的线宽设置是一样，先建立间距规则，然后给差分对添加间距规则，大家直接参考下面的图就可以了：




   完成上面几步我们的差分规则就设置好了，大家可以回到设计界面试一下是否设置成功，如下图所示：
