Cadence Allegro PCB设计88问解析(八)：Allegro中飞线显示设置

一个学习信号完整性仿真的layout工程师
我们在平常的PCB设计中，经常会接触到飞线这个概念，今天和大家简单整里一下关于飞线的设置。因为在刚开始画PCB时，看到别人的设计界面有的是飞线连接，有的是十字显示，感觉好奇。后来发现，大家一把都是把地网络设置成十字显示，这样方便查看网络和layout。

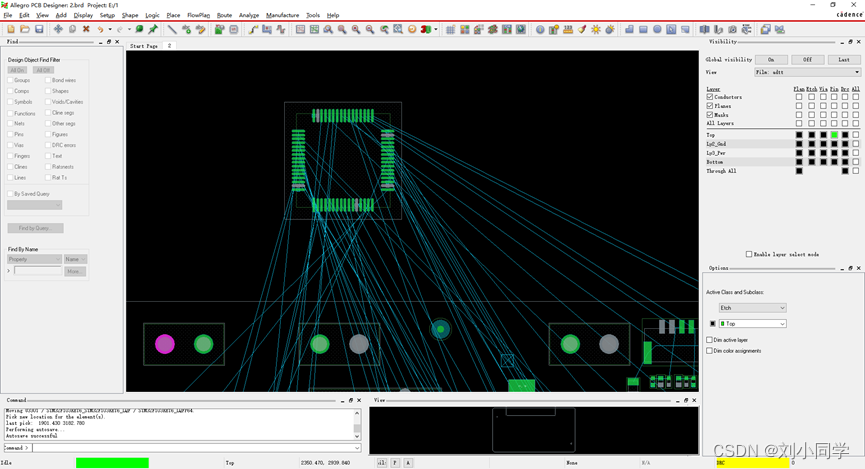

   我们导入网表，放入器件之后，会正常的 显示器  件之间的连接关系，就是我们常说的飞线，如下图显示：

1.显示网络et Schedule：

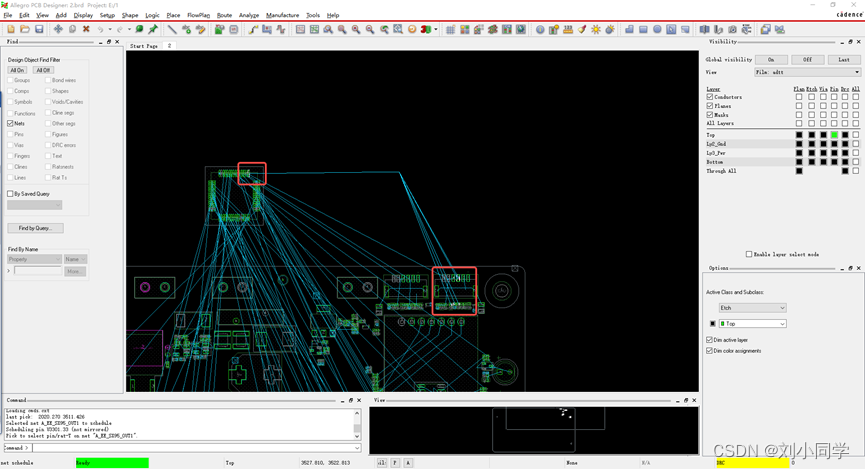

在Allegro的菜单下选择logic命令，点击Net Schedule命令，然后选择其中的一个网络，就会显示这个net连接了哪些器件，如下图显示：

2.关闭所有的飞线显示：

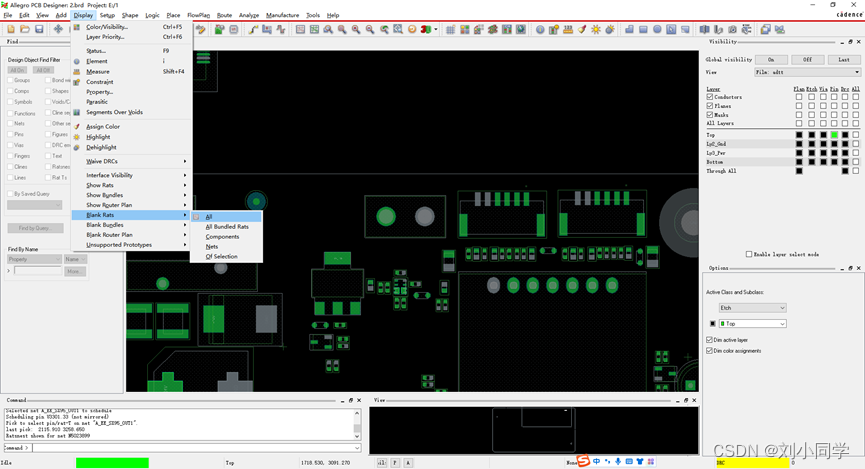

在Allegro的菜单下选择Display命令，点击Blank Rats命令，选择All，关闭所有的飞线（此步骤也可以设置为快捷键），如下如图显示：

3.显示飞线操作：

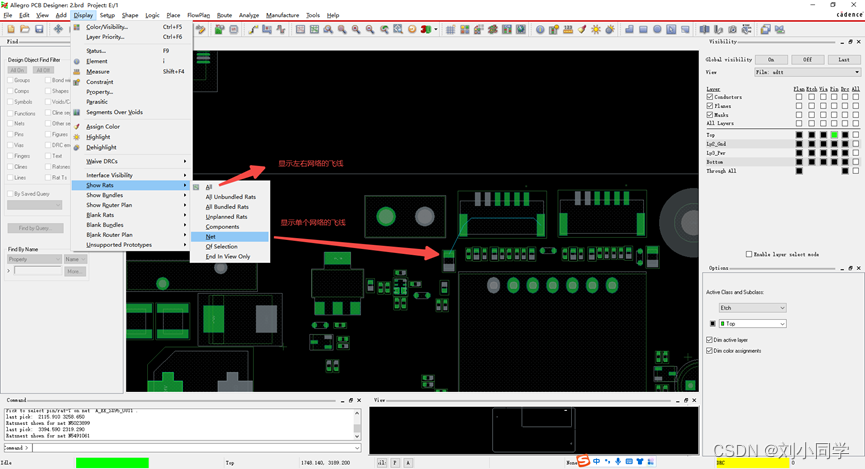

在Allegro的菜单下选择Display命令，点击 Show   Rats命令，选择Net，再单击想要显示的网络（此步骤也可以设置为快捷键），如下如图显示：

4.设置飞线显示方法：

上面我们看到的网络的飞线是用直线显示，也可以另为一种十字显示方法，设置如下：

第一种方法：

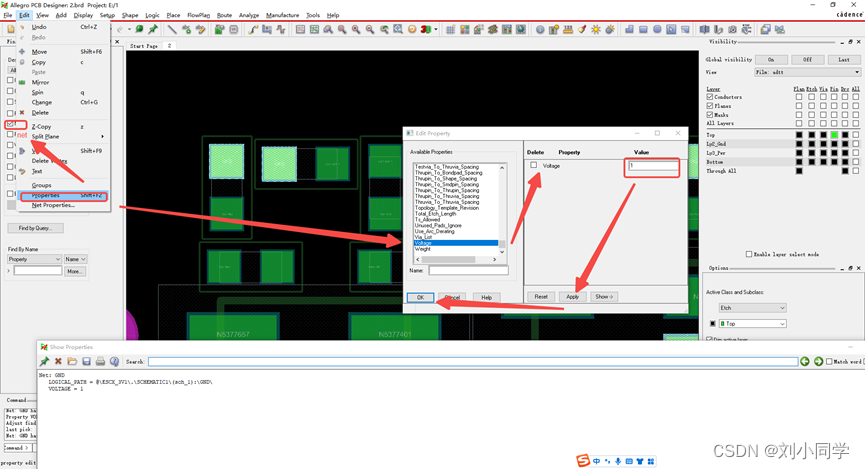

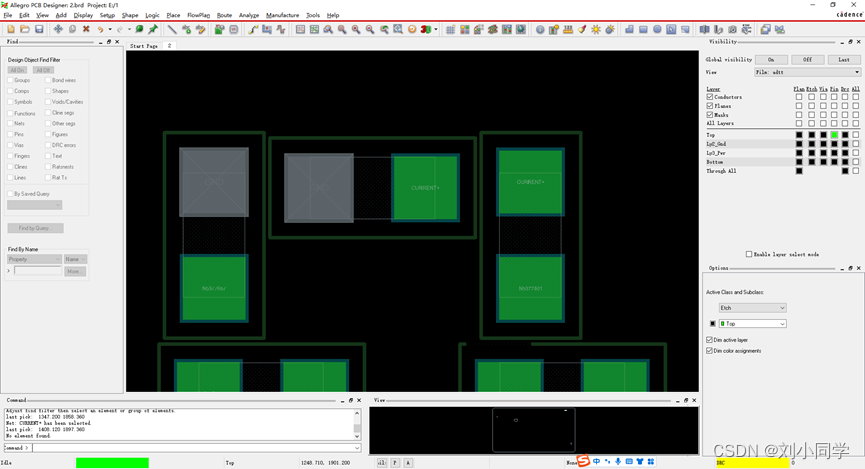

在Allegro的菜单下选择Edit命令，点击Properties命令，在Find窗口选择net，然后在点击设计窗口的pin，就会弹出Edit Property窗口，选择vaule，设置一个大于0的电压值，按照下图设置就可以把飞线显示成十字：

第二种方法：

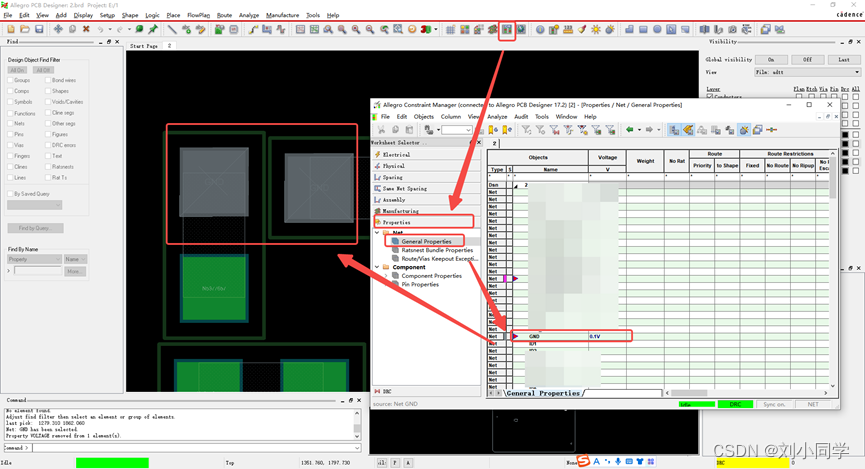

在Allegro的菜单下选择规则管理器 CM , 按照下图设置就也可以把飞线显示成十字：


   以上资料主要是本人在PCB设计中和网络搜索整理而成
