Cadence Allegro PCB设计88问解析(二十九)：Allegro中泪滴(Teardrop)的使用

一个学习信号完整性仿真的layout工程师
通常添加泪滴的目的是：在一些接插器件或者大焊盘的时候，增强信号线与焊盘之间的连接强度，提高可靠性；二是为了保持高速信号的阻抗连续性，防止阻抗突变等，造成信号完整性问题。

1.添加泪滴：

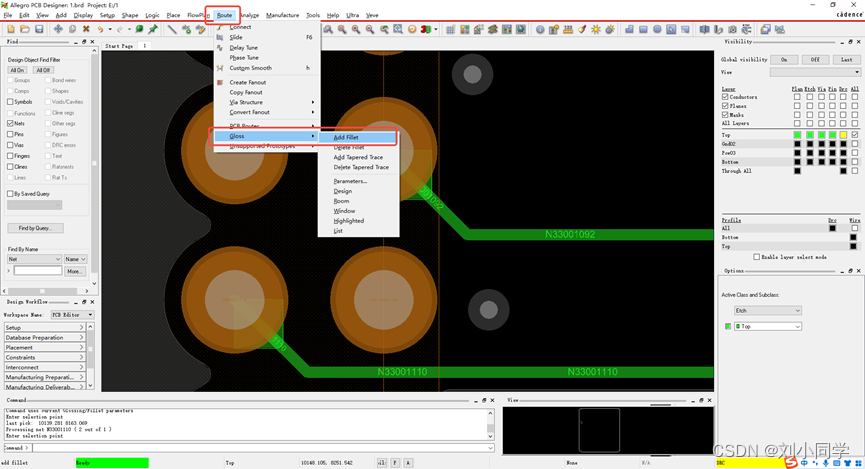

在Allegro的菜单下选择Route命令，点击其中的Gloss，选择添加泪滴(Add Fillet)，然后点击要添加泪滴的焊盘，如下所示，就可以添加泪滴了：

2.删除泪滴：

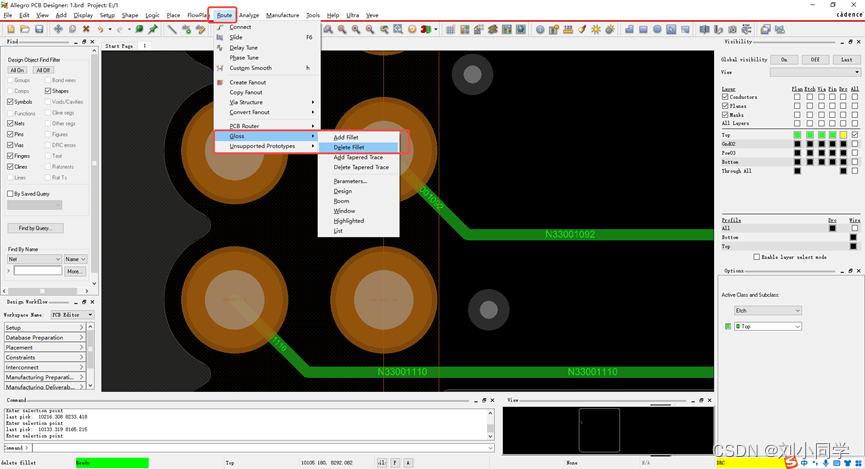

在Allegro的菜单下选择Route命令，点击其中的Gloss，选择删除泪滴(Delete Fillet)，然后点击要删除的泪滴，如下所示：


   删除泪滴使用上述的命令，用平常的Delete命令是不好使的。选择删除泪滴命令之后，点击想要删除的焊盘，同时会把这个器件上的所有泪滴都删除掉。

3.自动添加泪滴：

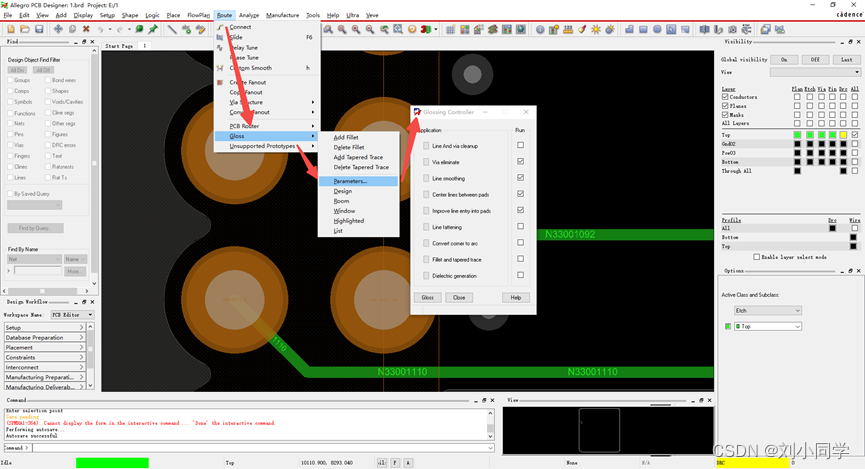

在Allegro的菜单下选择Route命令，点击其中的Parameters，弹出如下 对话框  ：

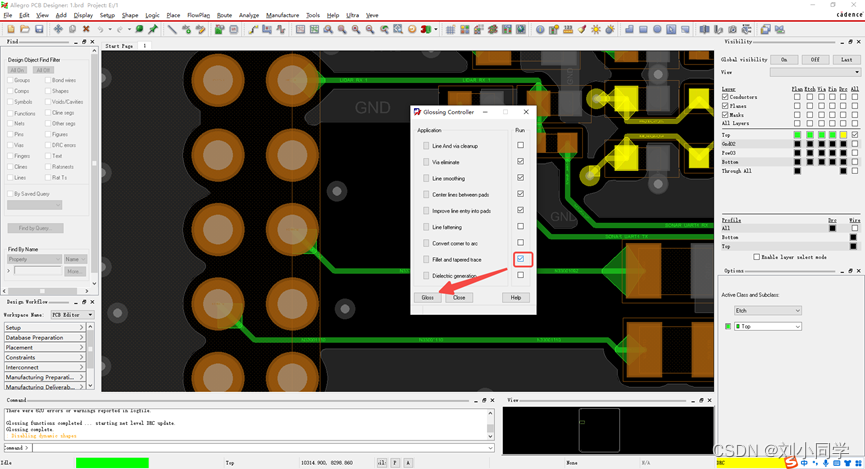

   在Fillet and tapered trace后面打钩，在点击Gloss，软件就会自动的把单板上所有的焊盘添加上泪滴，如下图所示：

4.设置泪滴属性：

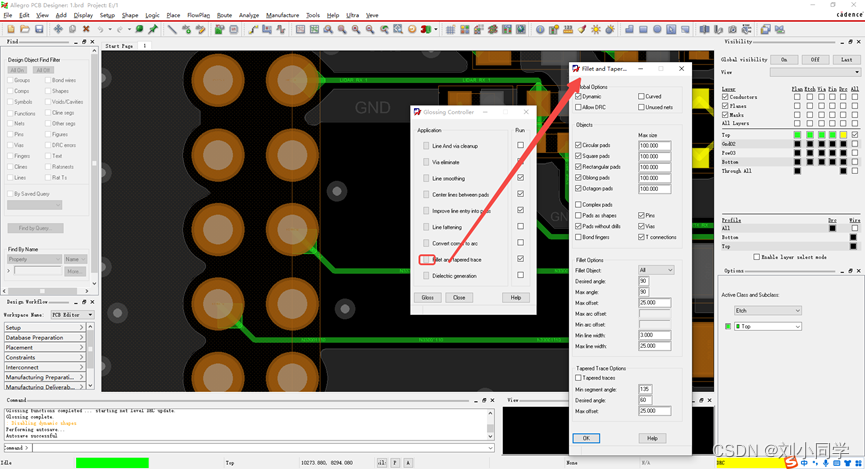

点击Fillet and tapered trace前面的方块，如下图所示：

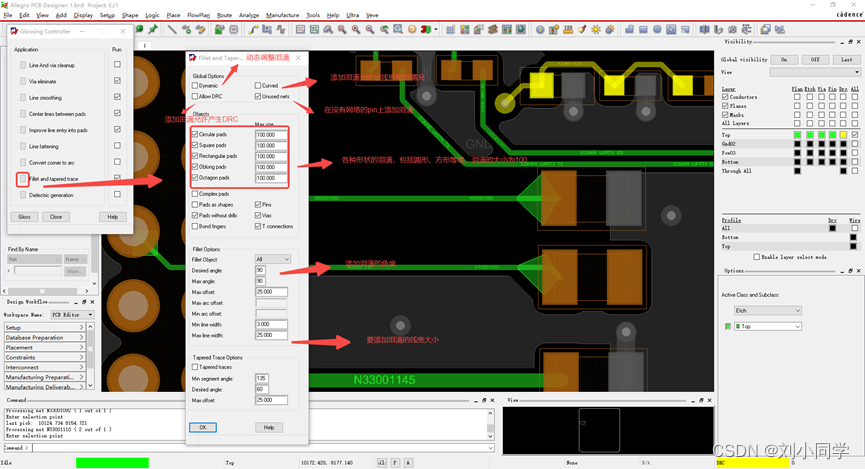

   这里面包含了全面选项、操作对象、添加对象等等，一般保持默认即可：
