Cadence Allegro PCB设计88问解析(一)：Allegro中Placement Model的创建

一个学习信号完整性的layout工程师

   在刚开始接触 PCB设计  时，使用的是Allegro软件。在进行第一个板子设计时就遇到了这个布局的问题。导入网表之后，发现有好多的模块是相同的。因为刚开始不知道Allegro有 模块复用 的功能，所以就一点一点的布局，辛辛苦苦布局完成之后，发现器件之间的间距，出线方式都不同，给人一种不舒适的感觉。就通过上网查找查看资料，学会了这个Allegro PCB模块的复用。突然发现之前的操作都是在浪费时间，下面简单介绍模块功能使用方法；

第一步：

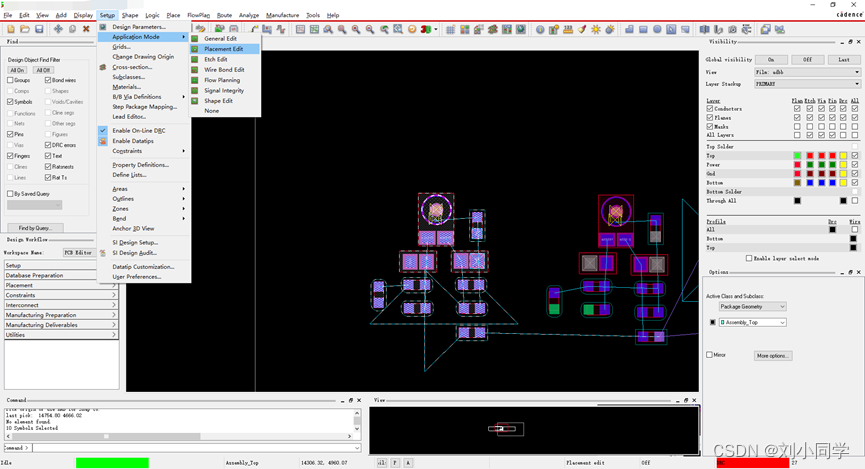

   先确认好你要复用的器件走线是一样的功能。然后我们需要在Allegro的布局模式(placementedit)下进行。在Allegro的PCB Editor的菜单下选择Application Mode命令，然后选择Placement Edit模式，如下图：

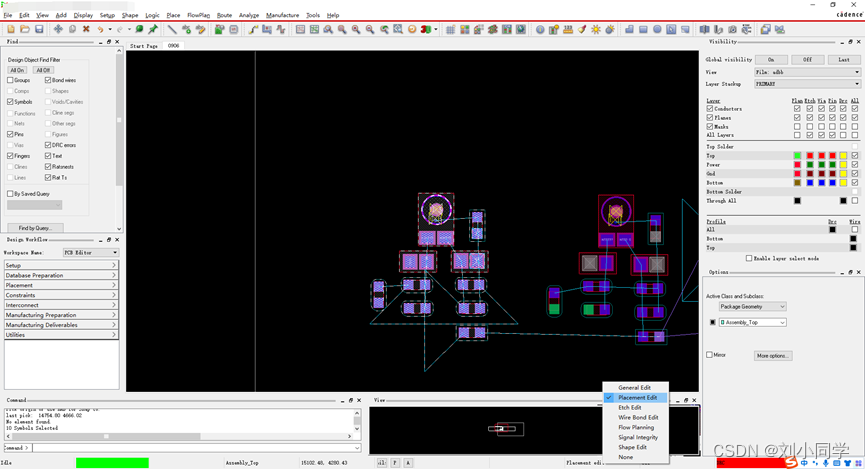

或者直接在下面的菜单中直接点击选择Placement Edit模式，如下图：

   第二步：

   此时在布局模式下的器件是active的，可以直接点击拖动。我们用鼠标框选器件model，然后右击选择Place replicate apply命令，这时模块就会创建好(或者执行 Tools  >Create Module然后在PCB空白处右击选择Temp Grorup命令选择需要复制的模块) ，如下图：

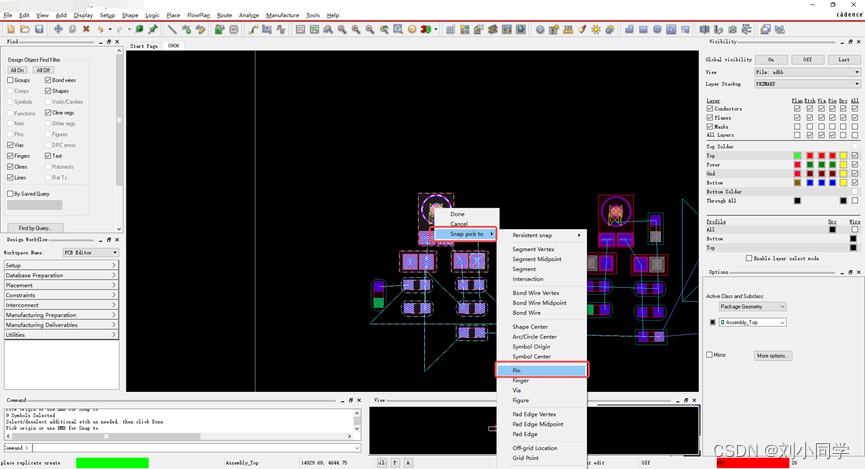

     在右击选择Done(如果大家需要复用相同的走线和过孔，在点击Done，之前选择相应的走线和过孔，之后在点击Done，就可以完成布局和走线的模块复用)，然后这时我们需要选择一个基准点，还是右击选择Snap选择Pin，或者选择其他的参考，如下图：

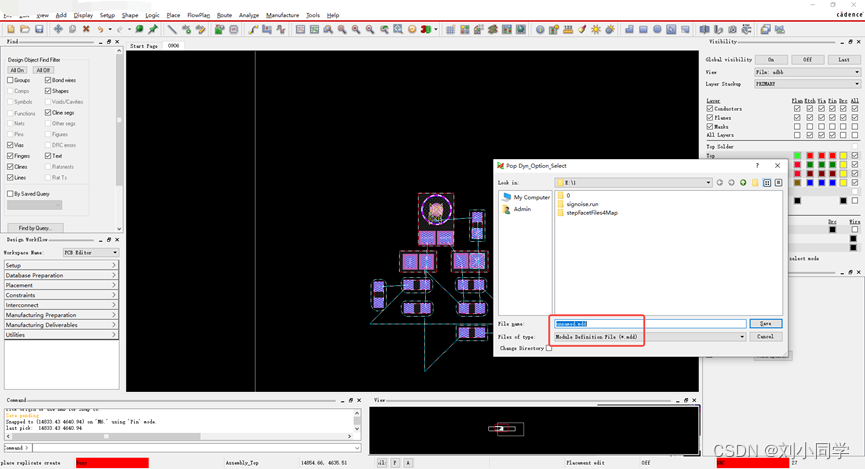

完成上一步，会弹出如下对话框，需要你保存model，格式为.mdd，默认路径为PCB根目录，如下图：

第三步：

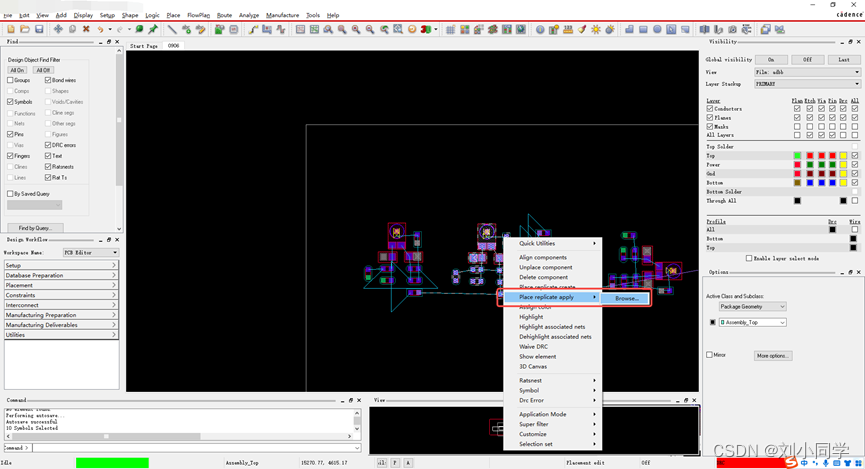

   选择你需要复制的模块，这个要在布局模式Placement Edit下进行，框选器件右击选择Place replicate apply命令，选择browse命令，如下图：

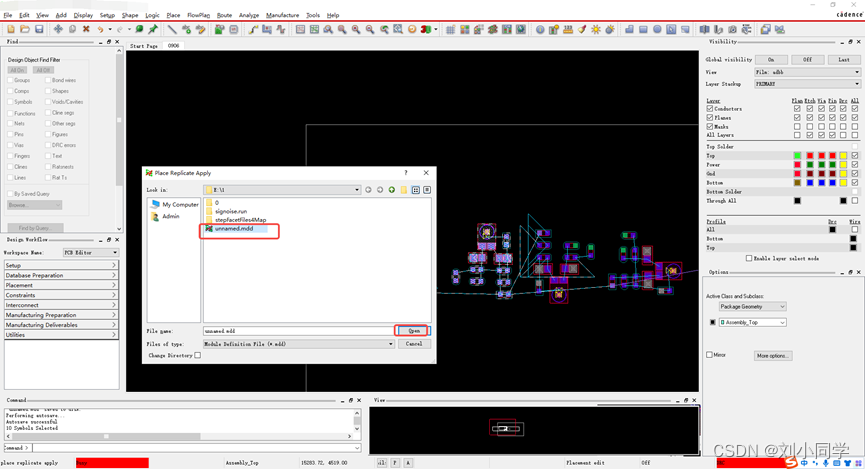

完成上一步，就可以看到刚才生成的模块，选择模块，点击open，如下图：

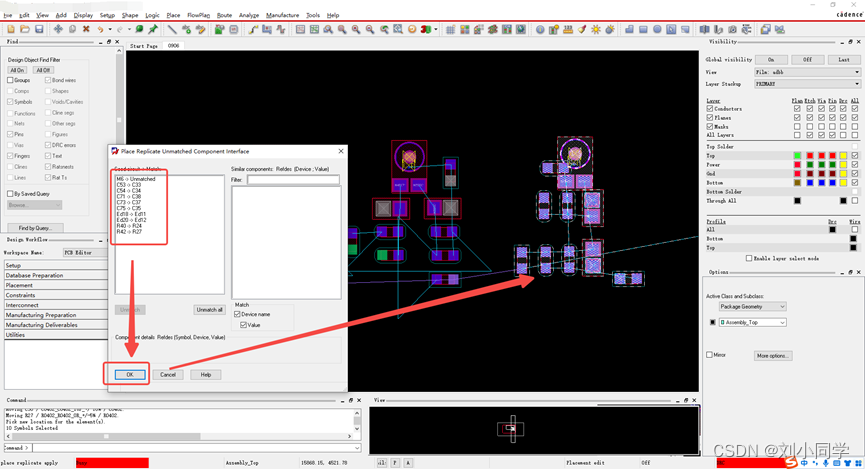

执行完命令后，弹出如下对话框，Allegro模块的复用的方法就完成了，如下图：
