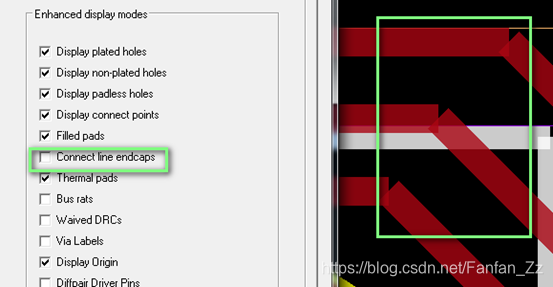

1、拐弯处的连接setup——design parameter——display——connect line endcaps

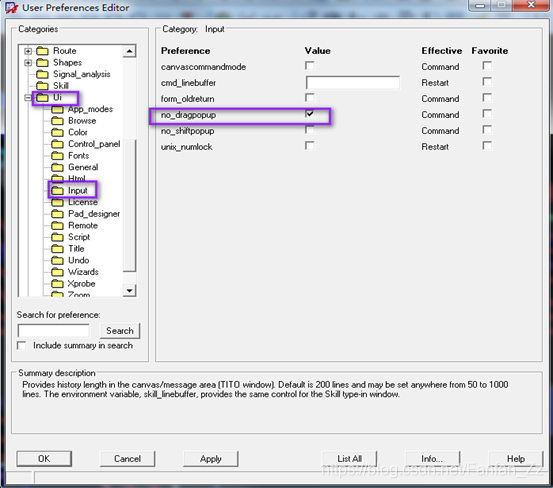

2、鼠标手势启用

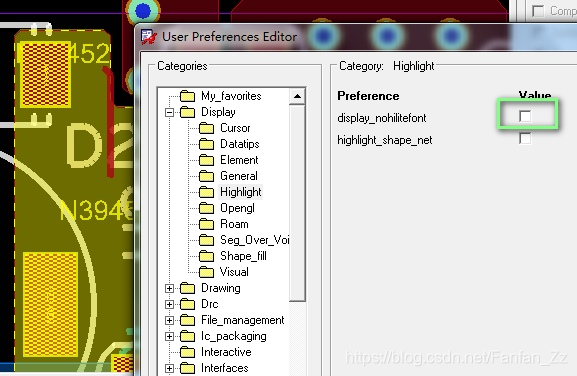

3、走线高亮显示模式转换

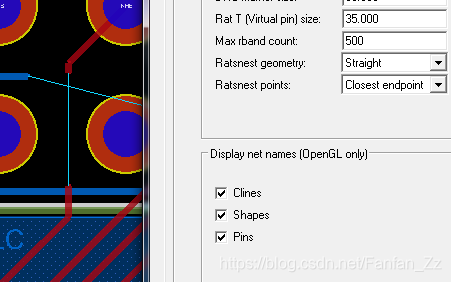

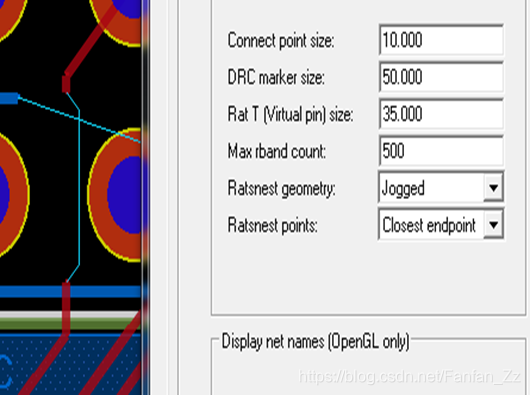

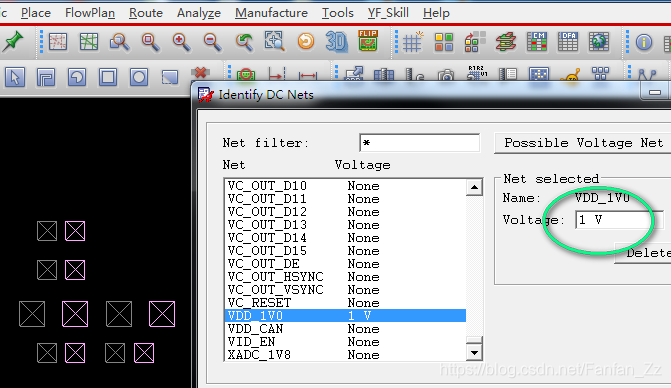

4、飞线显示：全局飞线显示
5、飞线显示：局部飞线显示，可修改为一般值

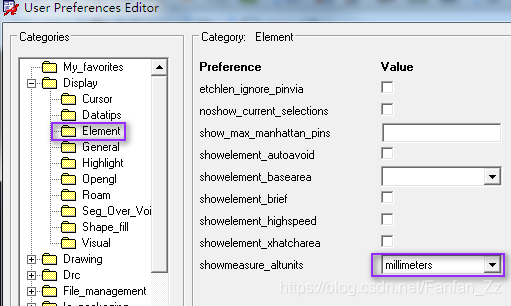

6、测量mil和mm同时显示

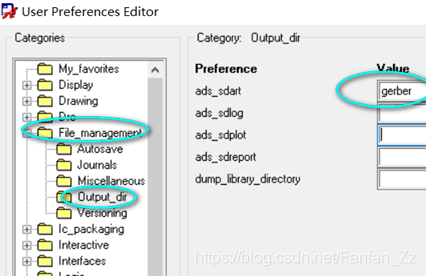

7、在PCB设计路径中生成geber文件夹，并出geber在里面

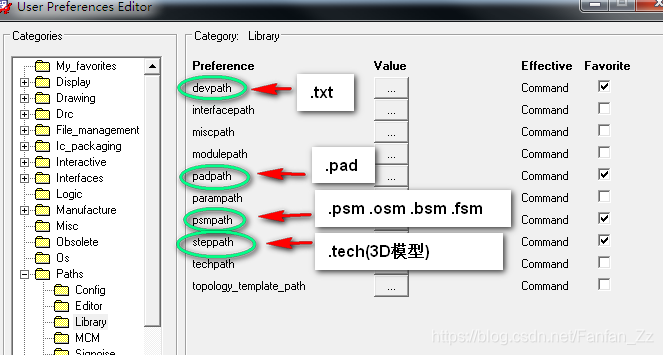

8.库路径设置，favorite勾选可在My favorite中快速设置

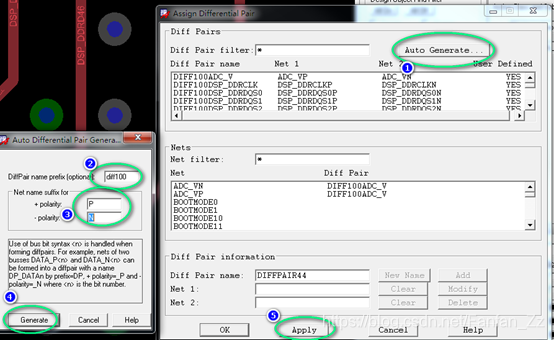

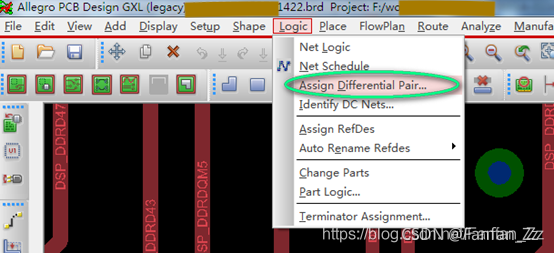

1、差分对设置
其他

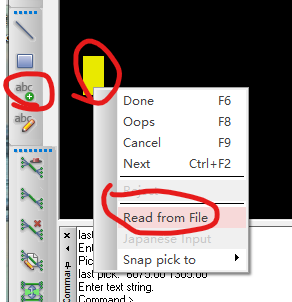

1、批量导入丝印：添加-左击-右击-导入 txt格式

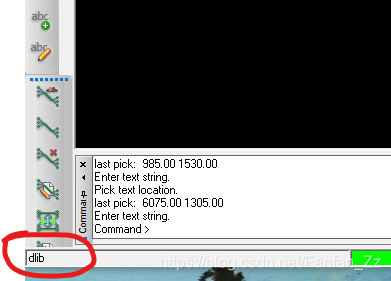

2、点击命令后窗口不显示：按左下方显示的命令，关闭软件，打开https://www.gofarlic.com\CADENCE\SPB_data\pcbenv\allegro.geo，删除相应命令行，再打开软件

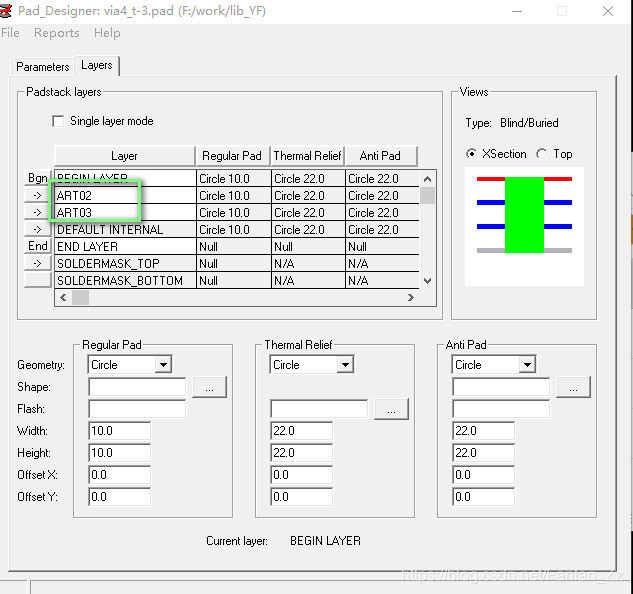

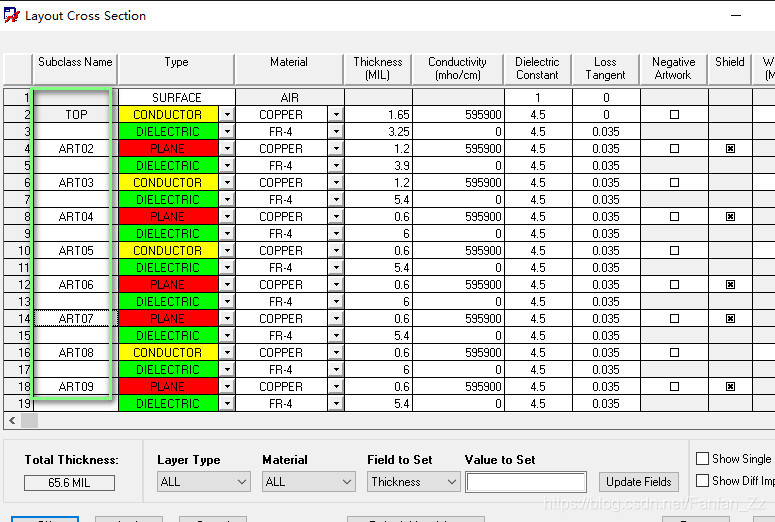

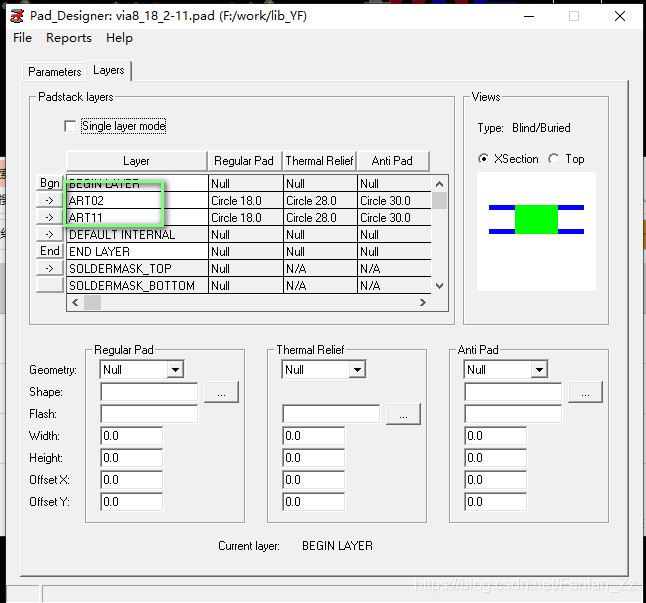

3、盲埋孔设置：注意设置pad时，添加各层盘名称与PCB层名称保持一致
