Cadence一种便捷的Allegro元件封装制作方法

阅读数 5
点赞 0
article_banner



   对于初学者来讲用allegro绘制封装是一件繁琐的事情，楼楼现在整理了一种方法，只需要搬运一下就成了自己的封装，如题:

   这种方法相当于只需要 + ++几次就可以得到自己想要的封装了。

   需要的电脑工作环境：

   ①Altium designer （版本稍要微高一点，10以上）

   ②Cadence （楼楼用的17.2的，17.4好像也蛮好用的）

下面进入主题：

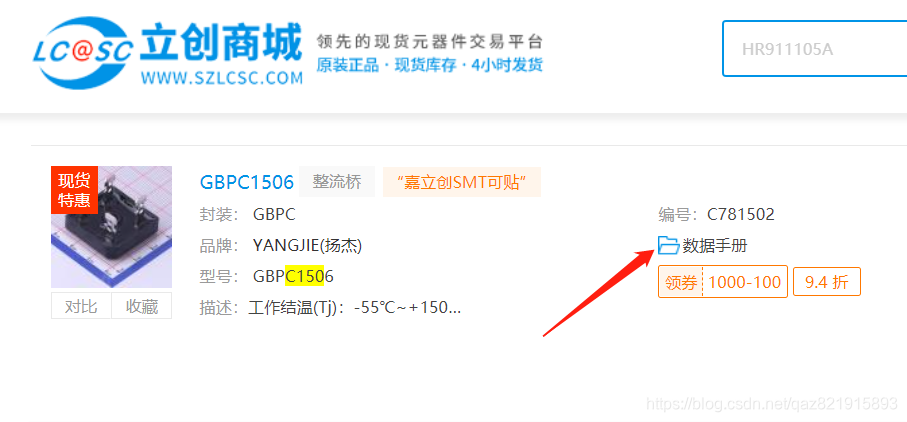

  1. 首先在浏览器搜索立创商城，搜索对应的元器件或者封装的名字，找到该元器件，点击数据手册，如图:
    在这里插入图片描述

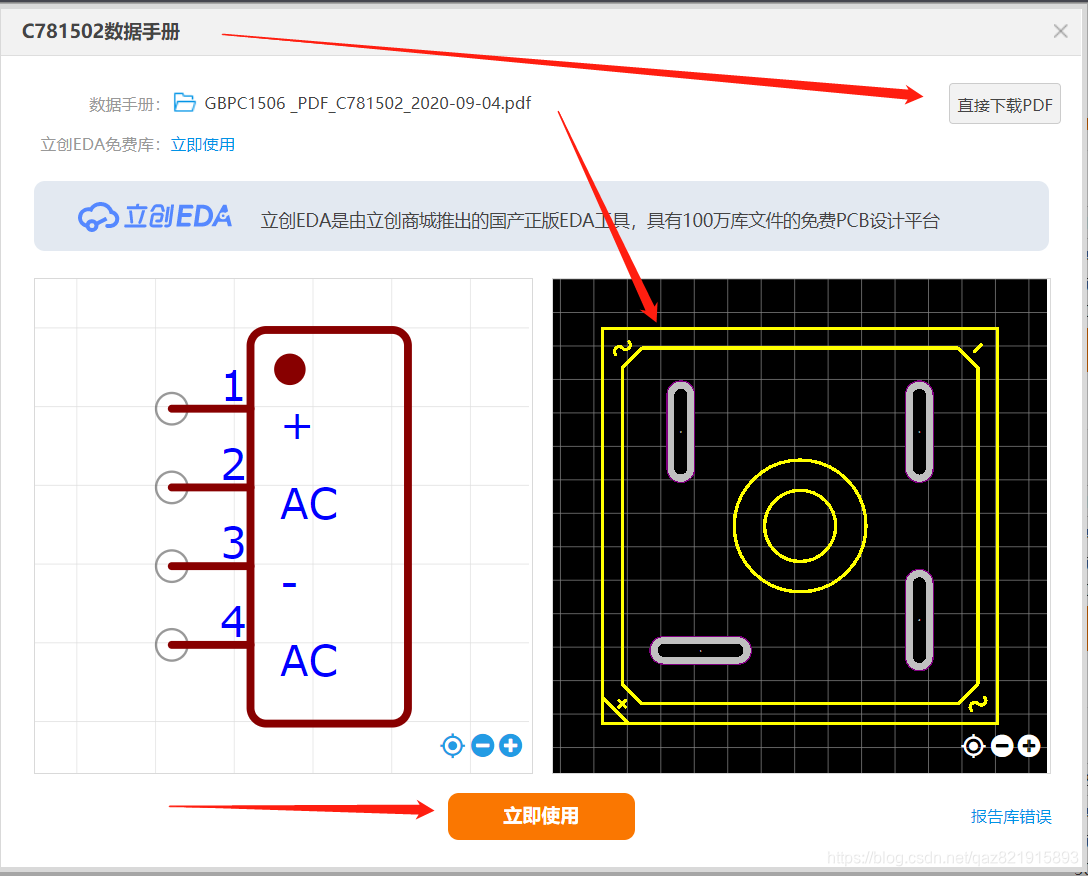

        会出现如下的界面，可以看到自己想要的封装，还能下载免费的规格书/使用手册（PS:比某度强多了，就知道收费 _ QAQ _）,哦对了，讲正事：点击立即使用，弹出另一个界面
    在这里插入图片描述

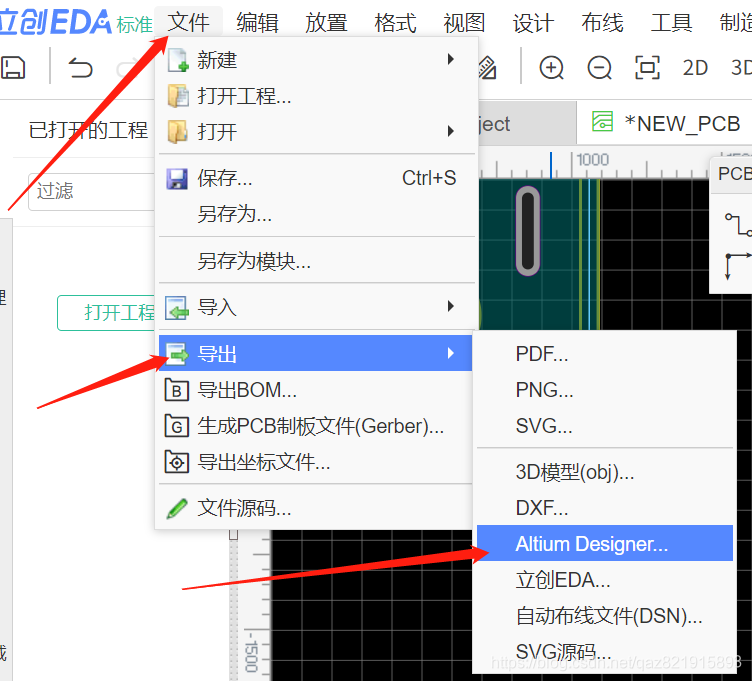

按下图依次点击即可：
在这里插入图片描述

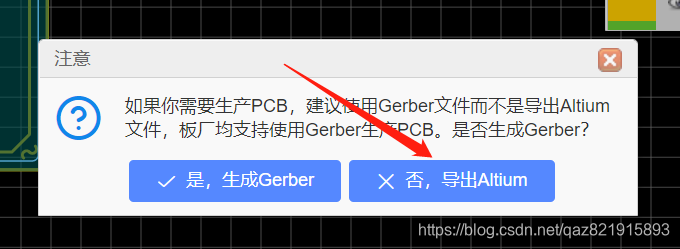

划重点了：要选择否哦！别点错了
在这里插入图片描述

然后找个路径保存一下，第一步就完成啦！
