Cadence Allegro中快速查找元件的方法

前言

cadence软件功能十分强大，其中在allegro中寻找特定的元件有多种方法，这里介绍两种。

一、在capture和allegro之间建立“ 通讯 ”

我们可以在原理图软件capture中点中一个元件，然后就可以在 PCB 软件allegro中快速得到元件的定位，就像这样：
在原理图CAPTURE左侧对话框中，Hierarchy栏里找到我们需要寻找的元件U10，然后在原路图绘制界面中点选U10然后在allegro中会发现，U10马上就跳到面前，这在初次布局、查找问题的时候非常好用。

如何实现呢？

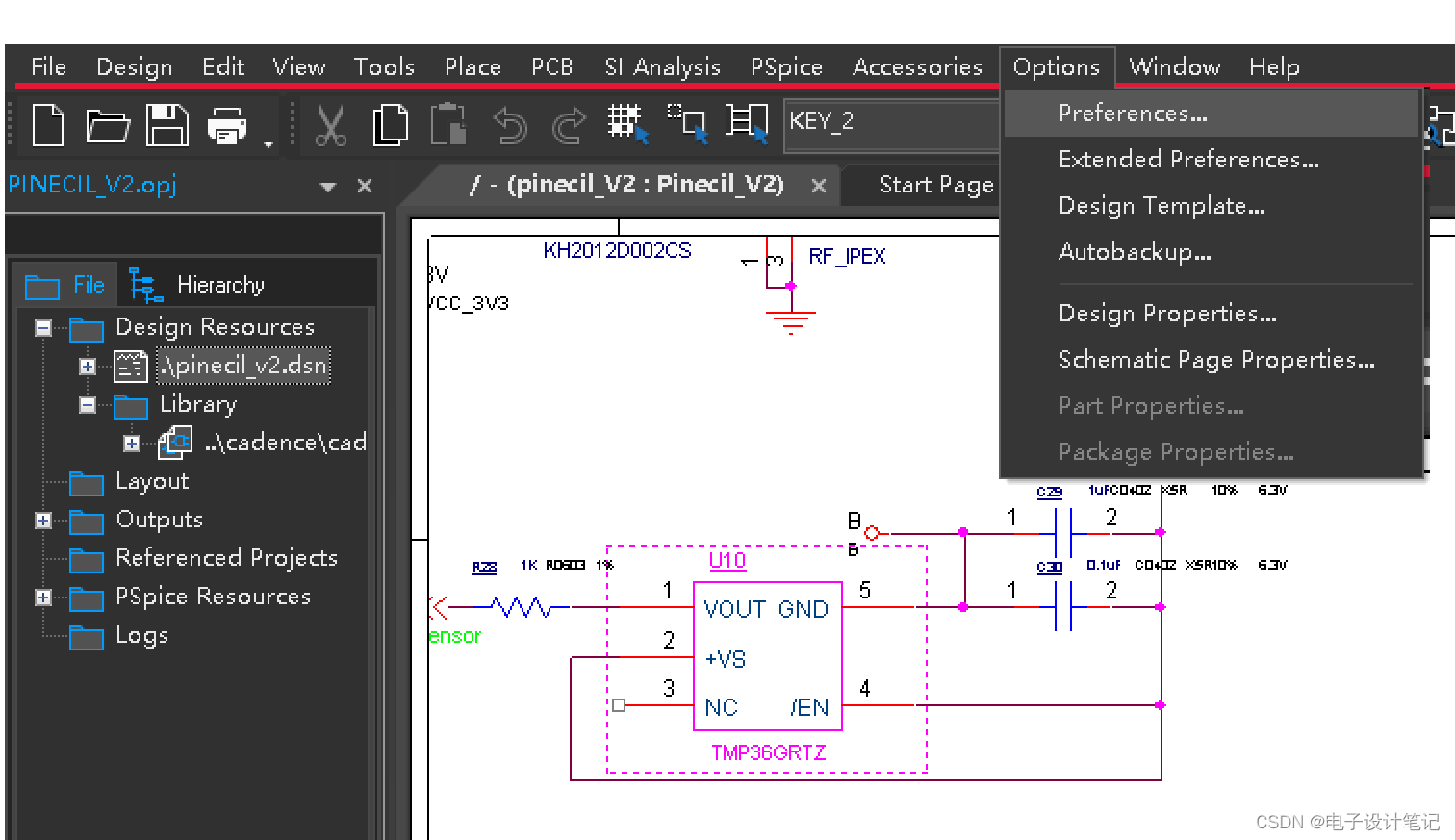

在capture中，选中dsn文件，然后选择Options——>Preferences


   在弹出的Preferences对话框中，选择Miscellaneous，在右下角找到Intertool Communication，勾选上Enable Intertool Communication，这样两个软件就建立起连接，就可以实现上面的功能了。

勾选上Enable Intertool Communication，这样两个软件就建立起连接

二、在allegro中直接定位元件的位置

这个方法适用于明确知道在allegro需要寻找那个元件，例如我们想找到U13这个元件。

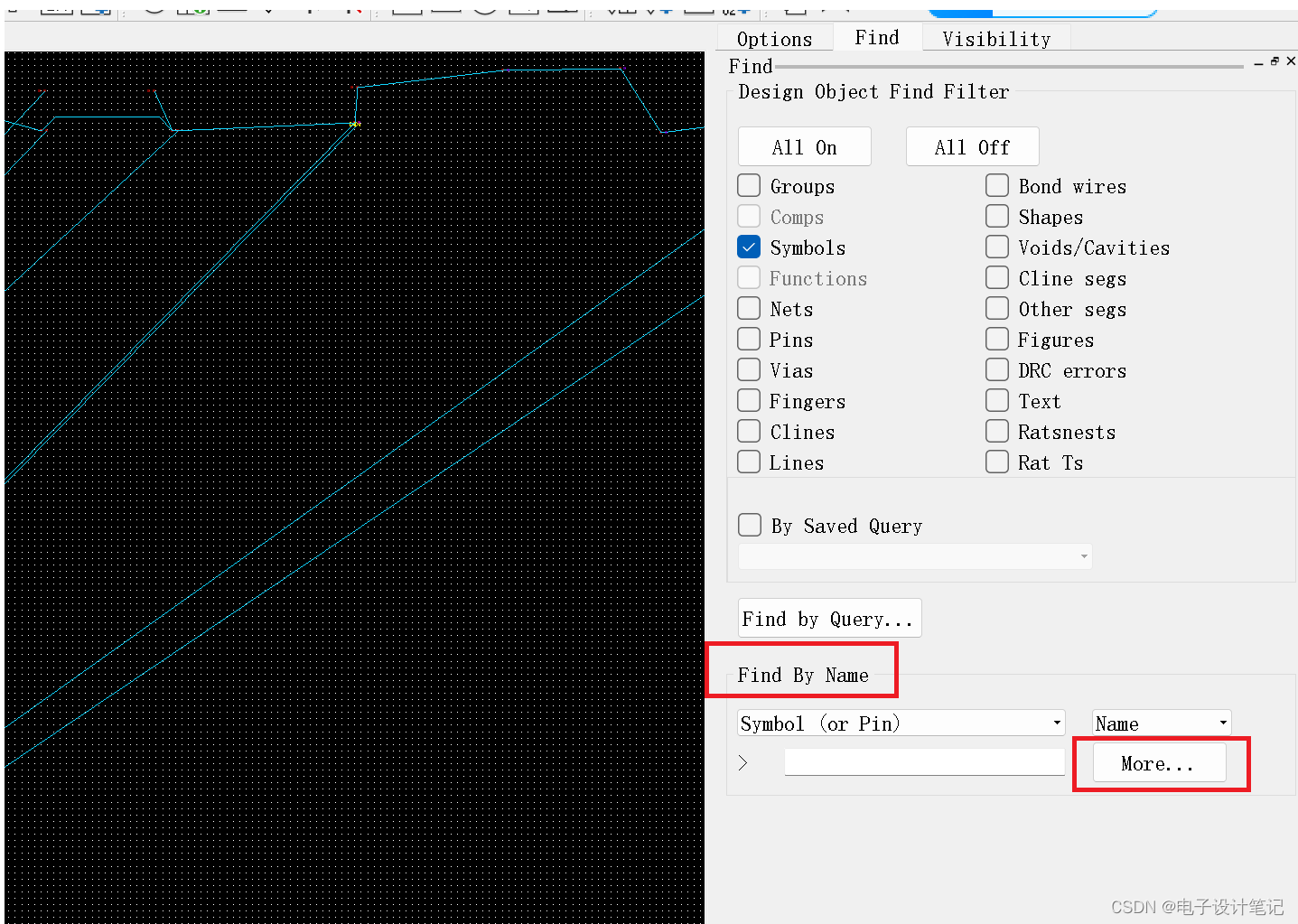

首先，在右侧find中，下方找到Find By Name，点击More

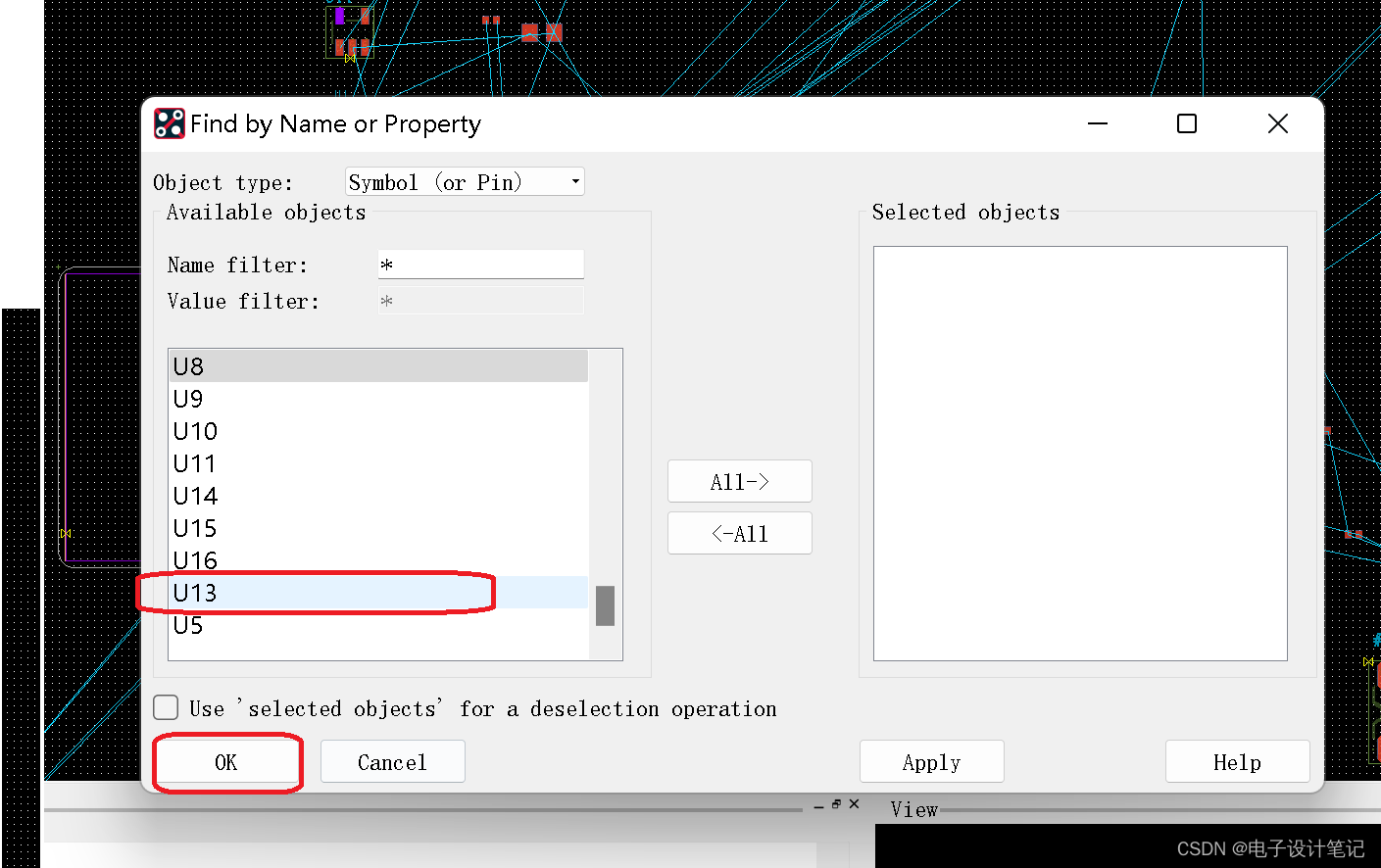

   然后，在弹出的Find by Name or Property中，在value filter中找到U13

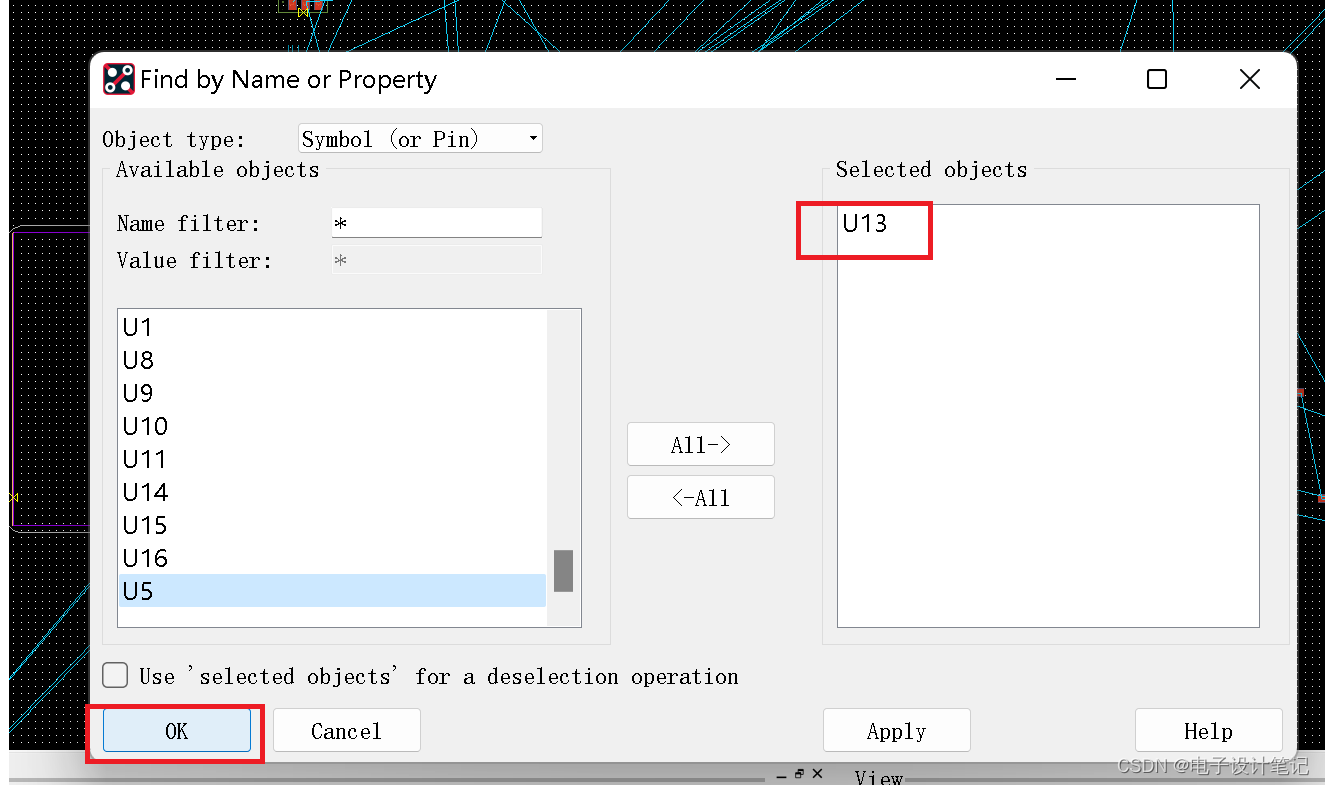

   接下来，点击U13，U13就会跑到右边的Selected objects中。在此也可以多选择一些元件。

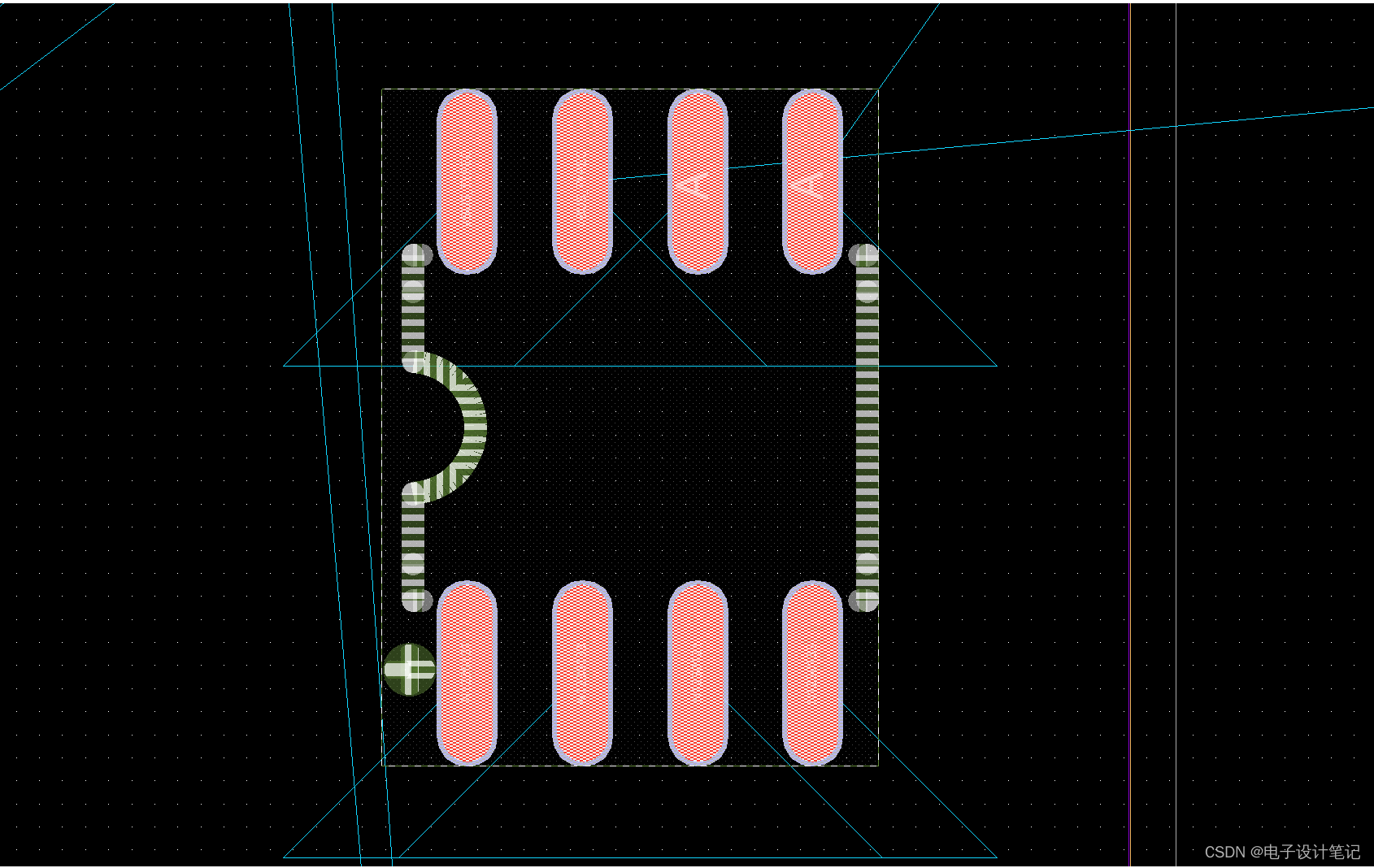

   点击OK，U13就会突然出现在面前！

总结

这里对文章进行总结：

   1、在allegro中有多种方法快速定位元件，其中之一是利用其强大的通讯功能，在capture中，Options——>Preferences——>Miscellaneous——>Intertool Communication，勾选上Enable Intertool Communication，可以从capture原理图中定位到allegro的元件；

2、第二种方法是在allegro中右侧Find by Name中，直接选择所要找的一个或者多个元件，Find by Name就在手边右下角，十分方便。
