当前位置：服务支持 >  软件文章 >  Cadence Allegro 17.4学习记录开始01：原理图Capture CIS 17.4

Cadence Allegro 17.4学习记录开始01：原理图Capture CIS 17.4

阅读数 4
点赞 0
article_banner

Cadence Allegro 17.4 学习 记录开始01-原理图Capture CIS 17.4

一、创建工程文件夹

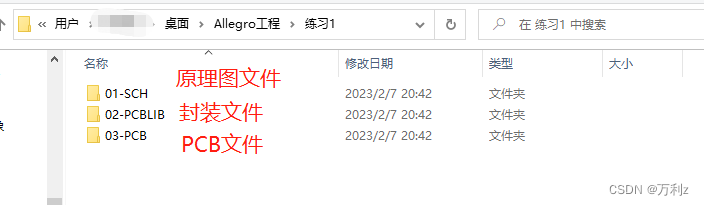

在打开 软件 前，可以先创建一个工程文件夹，然后在这个工程文件夹里面创建3个文件夹，分别用于存放原理图文件，封装，PCB文件，这是一个好习惯便于管理文件。
在这里插入图片描述

二、建立原理图工程

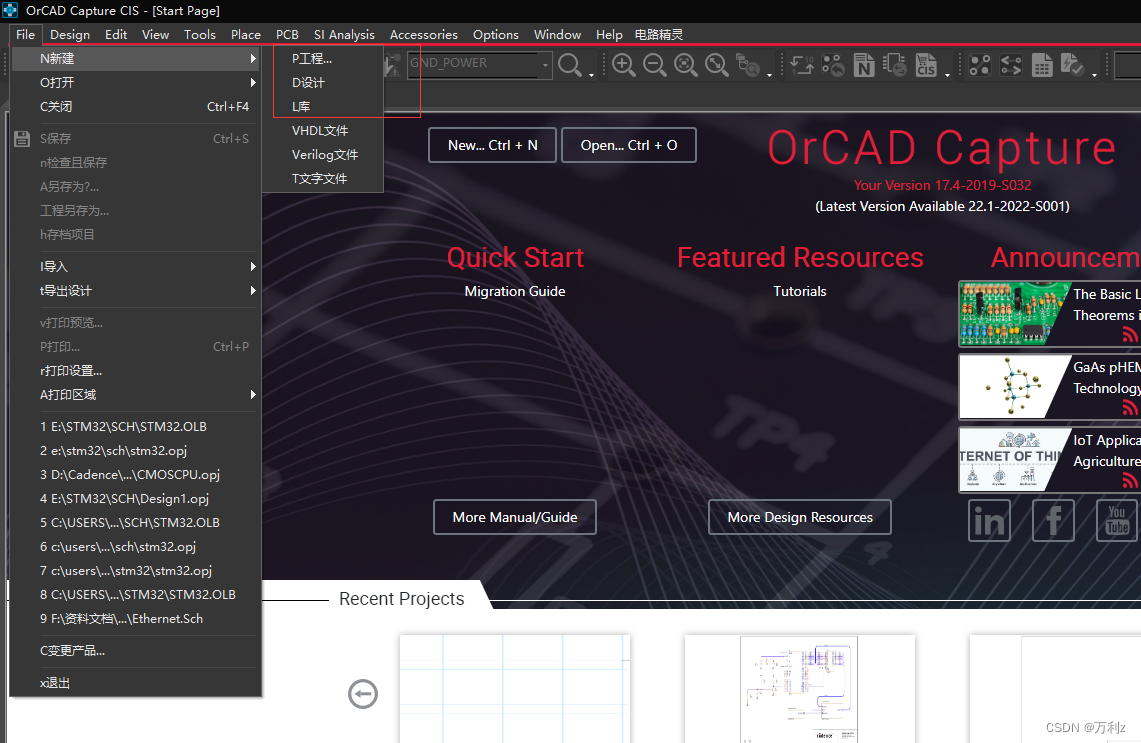

使用软件：Capture CIS17.4，在这里插入图片描述

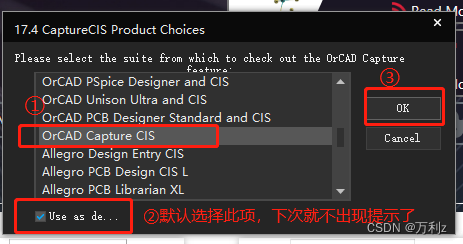

首次打开这个软件，出现以下选择：根据①②③这三个步骤选择即可。
在这里插入图片描述

创建工程：
在这里插入图片描述

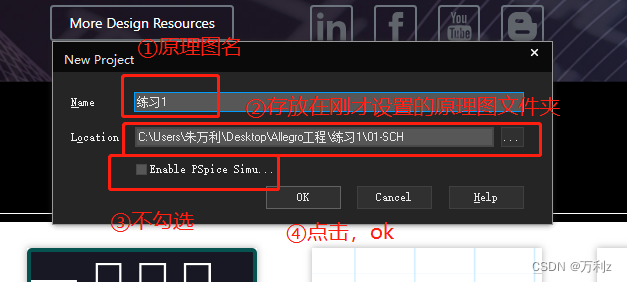

第一，点击工程，弹出对话框
在这里插入图片描述

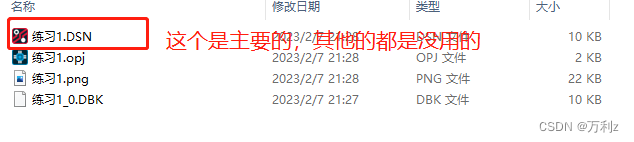

   打开原理图文件夹里面，就会用有原理图文件了
在这里插入图片描述
这个就是创建原理图工程的方法，推荐使用这个方法

第二，点击设计，直接创建原理图工程，默认名，DESIGN1

   这个也可以创建原理图工程，都是一样的，我一般不使用，需要修改名字

在这里插入图片描述

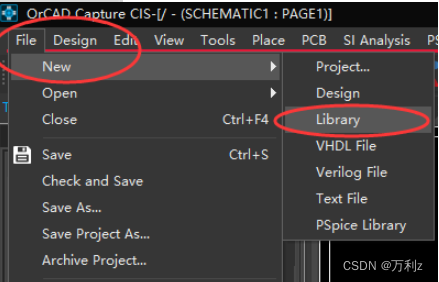

三、创建元件库

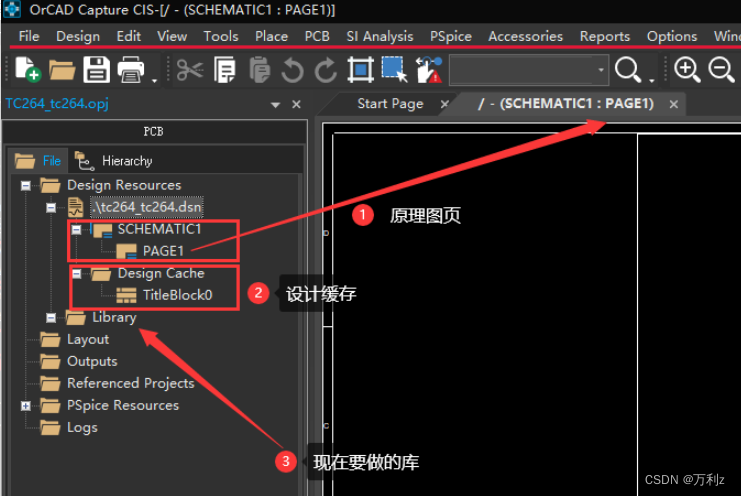

在这里插入图片描述

   名字和路径都默认了，保存在SCH文件夹里。
