Cadence Allegro 17.4学习记录开始26：PCB Editor 17.4软件中PCB铺铜操作

Cadence Allegro 17.4学习记录开始26-PCB Editor 17.4软件PCB中铺铜操作

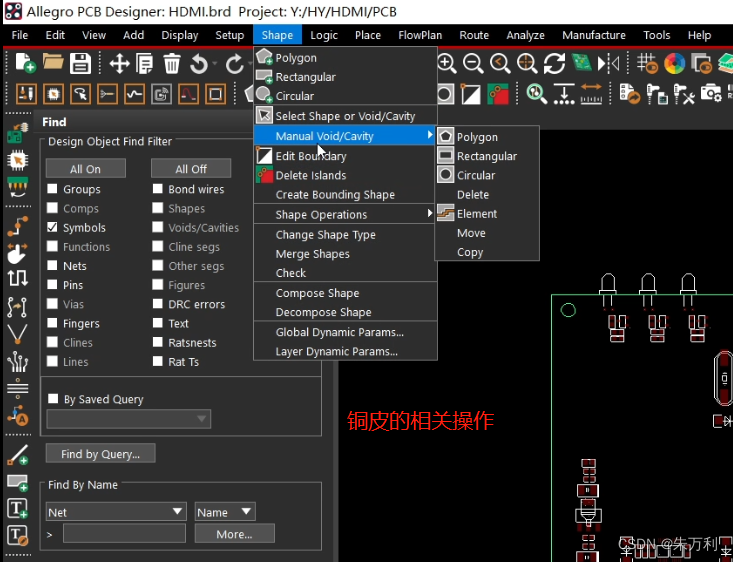

一、全局动态铜皮参数设置

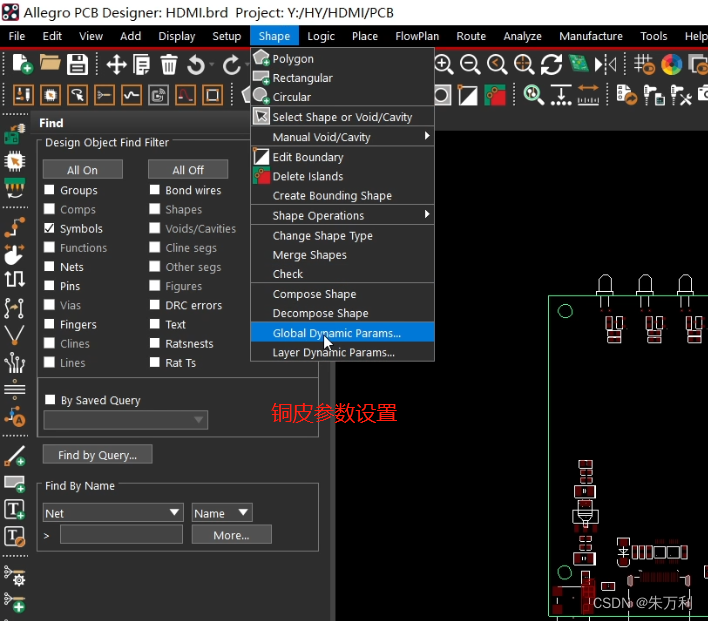

第一：铜皮参数设置选项

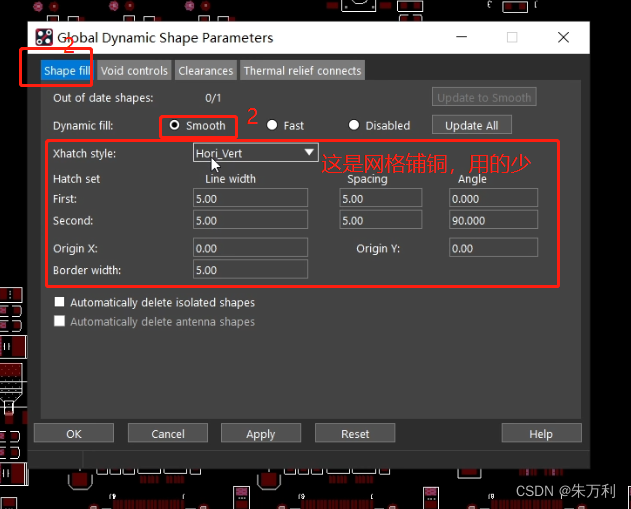

第二：第1页是铜皮填充参数

这里勾选smooth平滑铺铜，否则通铺不会主动避让。

   Xhatch style指的是网格铜的 类  型，这里一般默认即可；

   通常情况下我们一般铺实心铜，这个在操作铺铜时可以选择实心还是网格。

   后面的网格铜的参数都默认即可。

   另外可以勾选自动删除孤岛铜皮。

第三：第2页用来 控制 铜皮的空位置

比如有的地方比较狭窄，窄到什么程度这里就不铺铜，从这里设置。

   Artwork format： 光  绘格式，默认选RS274X。

   Minimum aperture for gap width：缝隙宽度小于设置值时，就不铺铜，一般设置为10mil。

   suppress shape less than：铺设铜皮的宽度，默认铺出来的铜皮宽度不会小于设置值，一般设置25mil。

   create pin v
