Cadence 17.4学习记录与经验总结

原理图绘制

如何使用元件库

在绘制原理图的界面下，工具栏->Place->Part，或直接使用快捷键P，即可打开元件库入口

在新版本中，页面不再浮动，而是固定于页面右侧（初始状态），但是我们拖动页面即可使其重新浮动，并可重新定义页面位置。

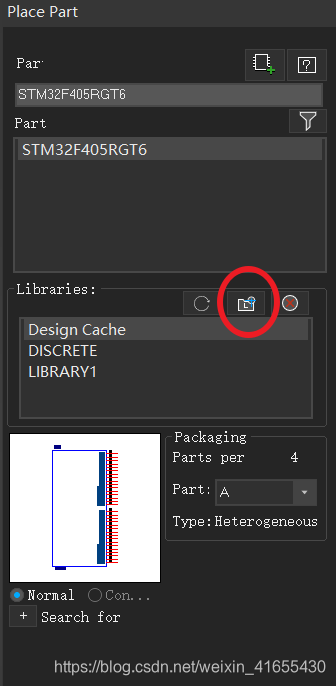

如下图所示，选择红框选中的按钮，即可选择官方内置库或者 第三方库  ，官方库的位置以及说明已经在前面提出。然后在part部分双击对应元件即可放置对应元件。

绘制原理图

基本操作快捷键

很多电路图是比较复杂的，图中要素很多，想要提高自己的效率，熟练运用快捷键以及一些其他的技巧是很必要的。

也可自由设定快捷键，具体参考

Cadence Allegro 快捷键设置

操作技巧

画线

• 单击表示当前线段绘制结束，后面还会继续绘制线，双击表示绘制结束，后续不再绘制线，但保留当前操作为画线操作。
• 在绘制线的时候按住shift，则可将线段按任意角度绘制。
• 两线以节点的方式连接，表示其在电气特性相上连接。

网络

• 页面内的连接：直接使用NET即可
• 页面间连接符 OFF-PAGE CONNECTOR 不同页面间的网络需要通过页面间连接符进行连接。
• 原理图高亮网络，在AD中我们按住ALT然后点击对应网络即可高亮显示该网络，在Cadence中也可以做到。 选中对应网络，然后右键，选择Select Entire Net
• 元件与元件管脚相连：元件与元件管脚相连时最好通过线来连接，不要直接将两个元件的管脚连接在一起。否则在将网表导入到PCB中时会出错。

总线

• 总线的网络标号：总线的网络标号必须为 BUSNAME[BUSNUM]的格式，BUSNAME与[BUSNUM]之间不得有空格，举例：databus[0-31]
• 总线与信号线的连接：总线与信号线之间必须通过总线端口进行连接
• 与总线相连的信号线的网络标号：信号线的网络标号必须与所定义的总线的名称一致，但需后缀一个数字，eg：总线名为databus[0-31]，则对应的信号线标号应为databus0~databus31

快速放置

在实际操作中，我们会遇到很多需要大量重复操作的情况，比如说很多根 引脚 需要放置，或者很多的引脚需要命名，但是这些操作大部分是一些重复性的工作比如说放置同样的线，对网络的命名是以数字递增的，这个时候我们如果能够使用一些快捷操作，就能把我们从这些简单的工作中解放出来，提高工作效率。

• 快速放置之重复操作F4：在结束某一操作之后，按F4便可重复之前的操作
• 快速复制之Ctrl：选中所绘制的一根线段以后，按住Ctrl，然后拖动即可实现快速复制。
• 批量浏览
• 点选工程文件 .dsn 工具栏 Edit -> Brower 在Brower中我们可以查看工程中的网络、元件、元件与元件的连接情况 用法： 使用Brower命令寻找未赋值元件 使用Brower命令查找未编号元件 使用Brower命令检查网络连接 使用Brower命令定位DRC标记

find  命令

• 使用Find快速查找元件

Design Cache操作（元件批量替换/更新）

• 步骤：

• 使用场景

• 特殊情况


元件操作

• 元件移动 不带导线的移动：按住ALT键，点按待移动元件然后将其移动，即可去除导线连接进行移动 带导线的移动：直接点按元件即可移动，此时元件所连接的导线也会一起移动。
• 元件旋转：快捷键R
• 元件镜像： 水平镜像 快捷键 H (horizontal) 垂直镜像 快捷键 V (Vertical)
• 元件属性浏览 框选对应的元件然后右键，快捷菜单中选择Edit Property，即可浏览/修改元件属性 相关菜单注明如下： 点击 pivot后 显示为
• 添加/修改封装 手动点击一个元件，在其属性编辑框中编辑封装信息 在元件库中添加封装 批量修改 法一： 框选需要修改的元件，然后会出现所框选所有元件的属性值表，在属性值表中选中 PCB footprint，然后右键Edit，即可修改

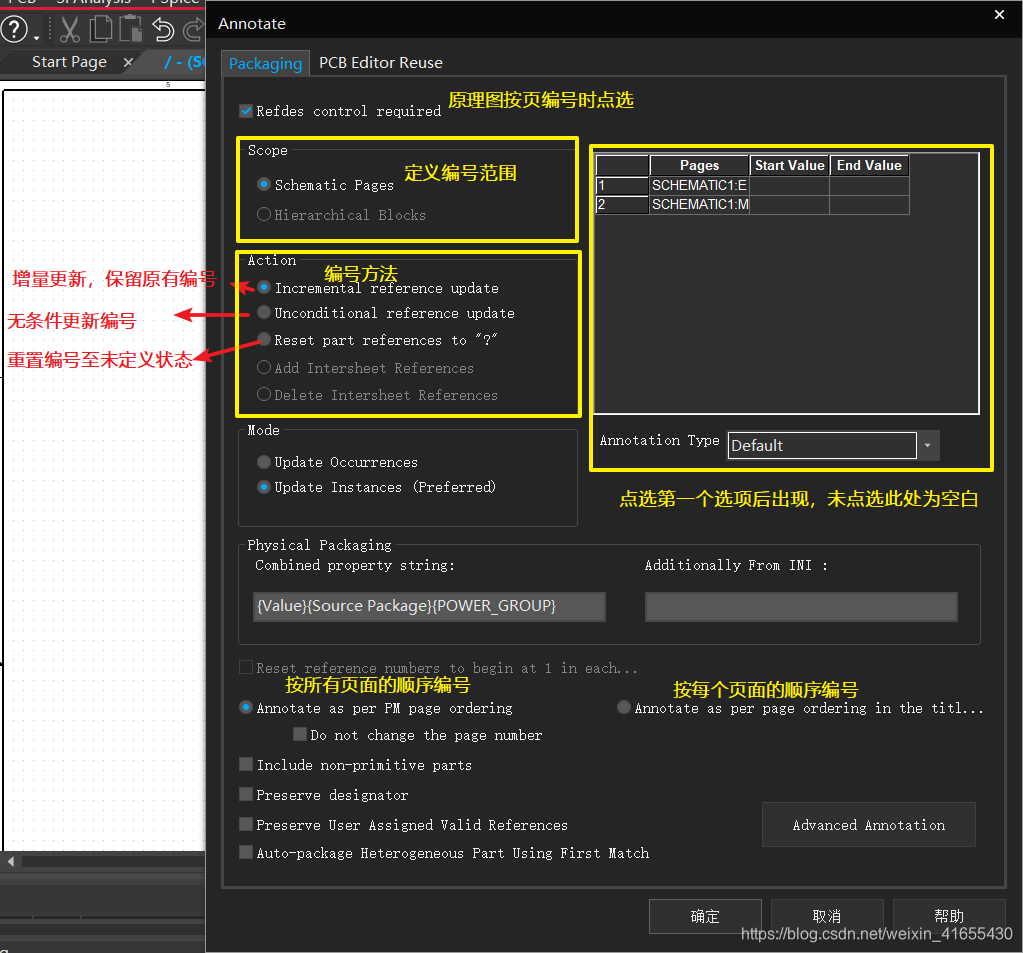

原理图注释操作(annotate)：原理图编号

操作请见下图

DRC检查

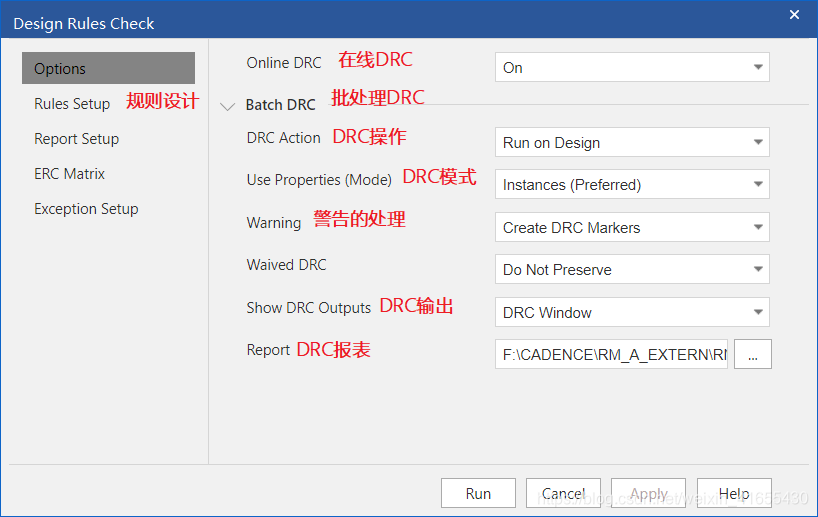

在新版本中DRC界面有较大的变化，首先最重要的就是加入了在线DRC检查，只需要点选即可开启。下面配图说明：

设置部分

• Online DRC :在线DRC
• DRC Action：DRC操作 定义在何处运行DRC，或者删除DRC标记
• Use Properties（mode）:DRC模式，事件或者实例，默认为实例
• Waring：出现警告时如何处理
• Waived DRC：已放弃的DRC如何处理
• Show DRC Outputs：DRC的结果输出在何处
• Report：DRC报表输出位置

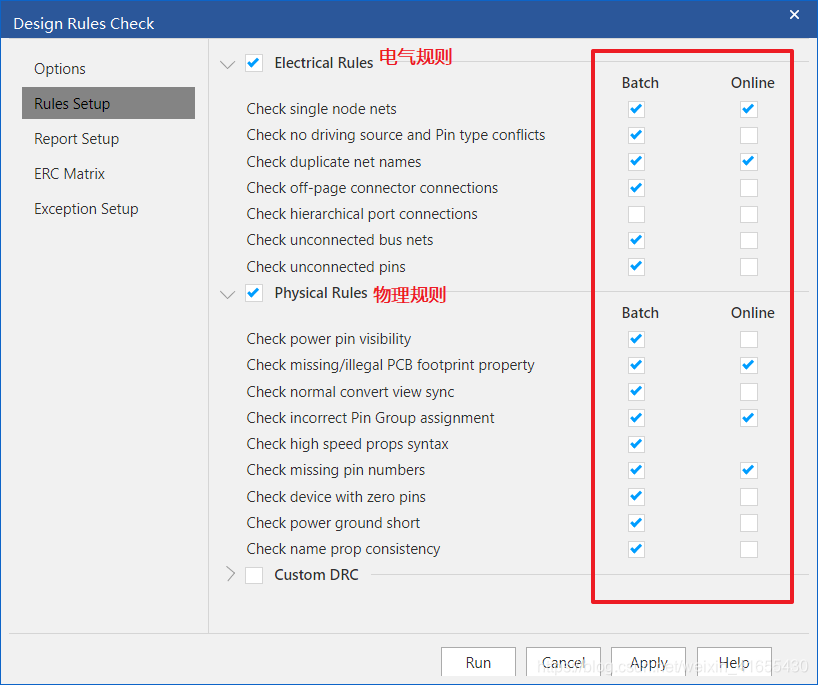

规则部分：一般而言按照图中设置即可

• 电气规则 check single node nets——检查单节点网络； check unconnected bus net——检查未连接的总线网络； check no driving source and Pin type connect——检查驱动接收等Pin Type的特性，这些在高速仿真时用到； check unconnected pins——检查未连接的管脚； check duplicate net names——检查重复的网络名称； check SDT compatibility——检查SDT兼容性； check off-page connector connect——检查跨页连接的正确性； check hierarchical port connect——检查层次图的连接性；
• 物理规则 check power pin visible——检查电源引脚可视性 check missing pin number——检查是否有丢失的Pin numbers check missing/illegal PCB footprint property——检查缺失或者不符合规则的PCB封装库定义。没有此项规则导入原理图导入PCB时可能会出项许多问题。 Check Normal Convert view sync ——检查不同视图下的Pin numbers的一致性。 Check power ground short——检查电源、地短接。 Check incorrect Pin_Group assignment——检查Pin_Group属性的正确性； Check Name Prop consisrency——检查名称属性的一致性；（猜的，Prop=Property） Check high speed props syntax——检查高速props语法有无错误； Custom DRC——自定义的DRC； 参考链接ORCAD16.6中原理图DRC检查（上） ORCAD16.6中原理图DRC检查（下）

网表

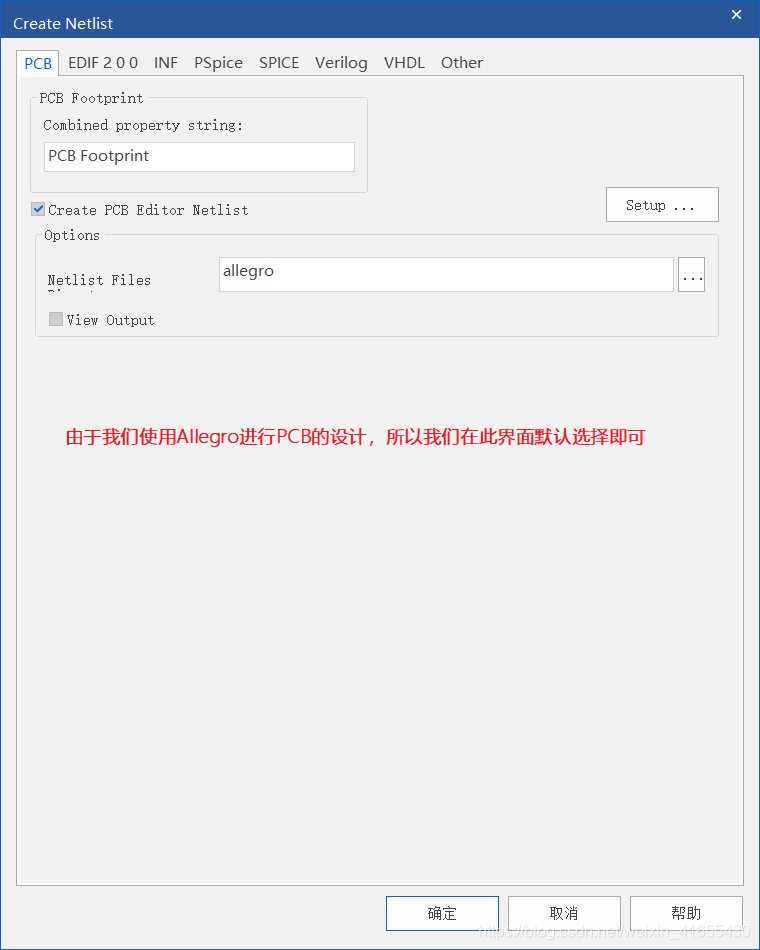

在完成DRC检查，确定电路没有规则上的错误以后，即可导出电路图网表，然后进行PCB绘制的操作了。

导出网表基本操作为：

   工具栏-> Tools  ->Create Netlist

界面介绍

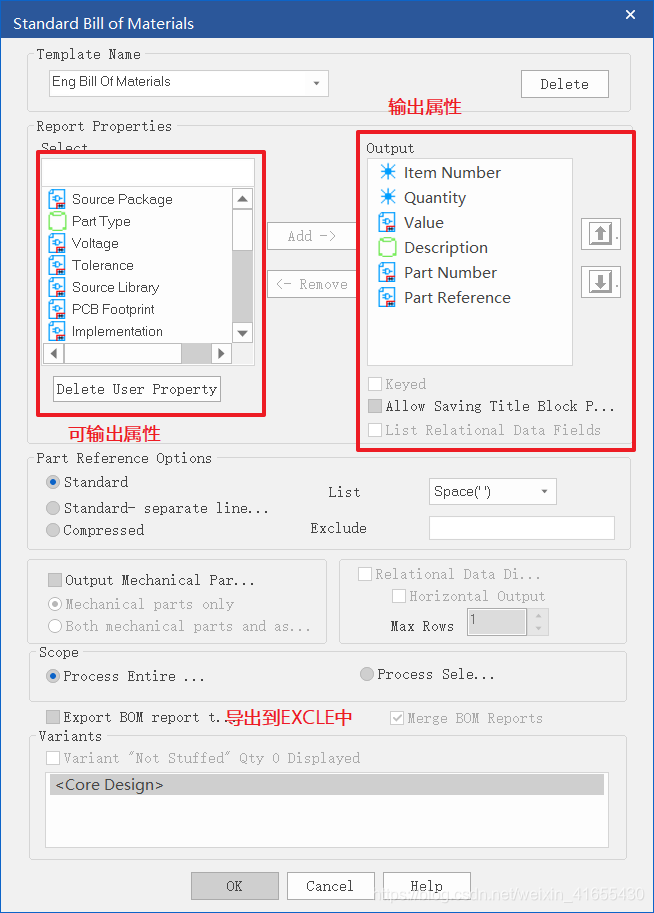

BOM表的导出

选中工程文件 .dsn，然后工具栏-> Report  ->CIS Bill of Materials->standard

原理图的导出

• 页边与标题栏的设置 选中要打印的页面，右键选择Schematic page perproties

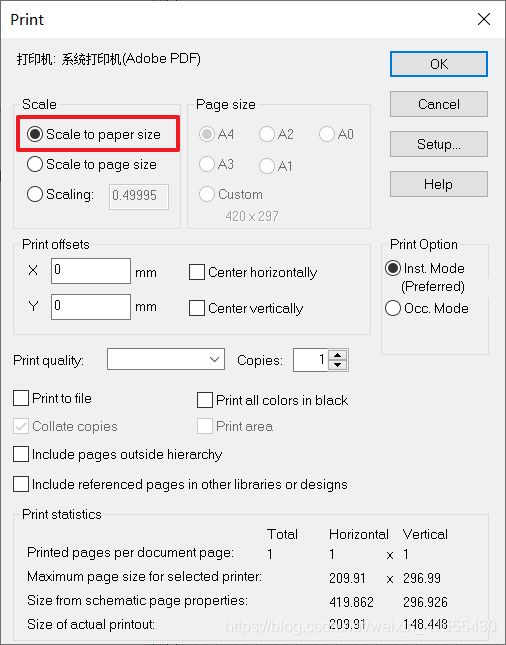

打印

工具栏-> File  ->Print，参数默认即可

总结

在原理图绘制的过程中，灵活使用各种快捷键是提高效率的关键，同时也要注意原理图注释的使用，注释往往能帮助解决一些电路上的小问题。
