Cadence 17.4 (含Capture和Allegro)尝鲜感受及弃用原因

总体感受

试用了Cadence 17.4 一个月，给我最突出的感受就是新增的暗黑主题确实很帅， 主要的  操作习惯没有变化，但是在正常做项目的工程中遇到了一些难以忍受的问题，稳定性欠佳，打算换回17.2了（等再多更新些补丁再考虑装回来）

运行环境

• 环境：联想拯救者R9000X + WIN10
• 版本：Cadence 17.4-S015（打到了最新的15号补丁）对比 Cadence 17.2-S071

安装文件占用空间对比

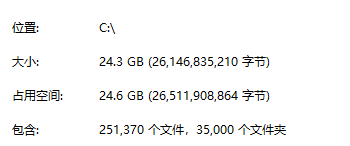

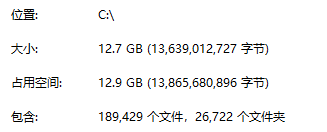

下面分别是17.4和17.2安装并打完补丁的空间占用情况，可以看到17.4的空间占用将近17.2的2倍

Capture篇

暗黑主题

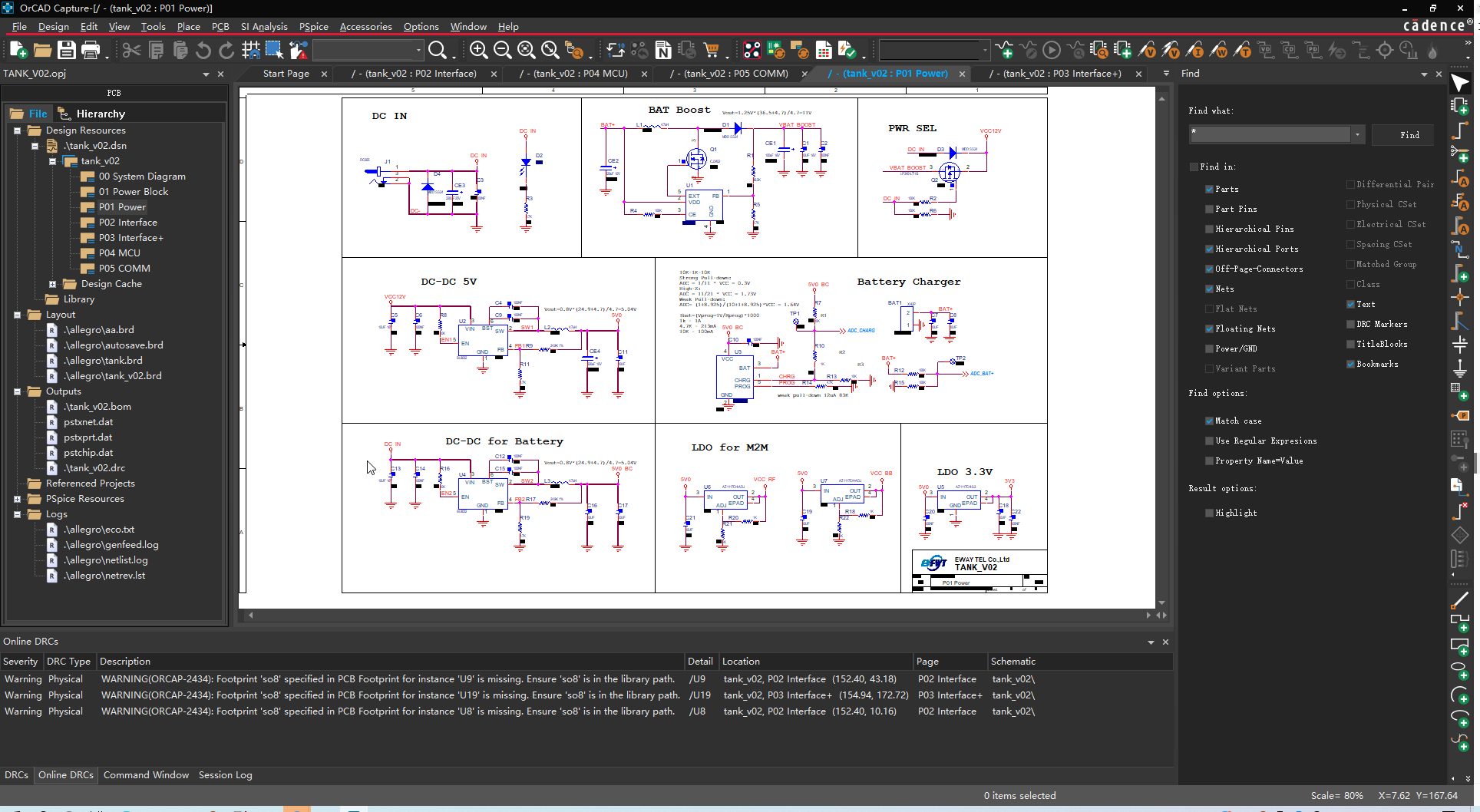

17.4安装后默认是暗黑主题，软件主题只有暗黑和明亮可选，设置后需重启才能生效

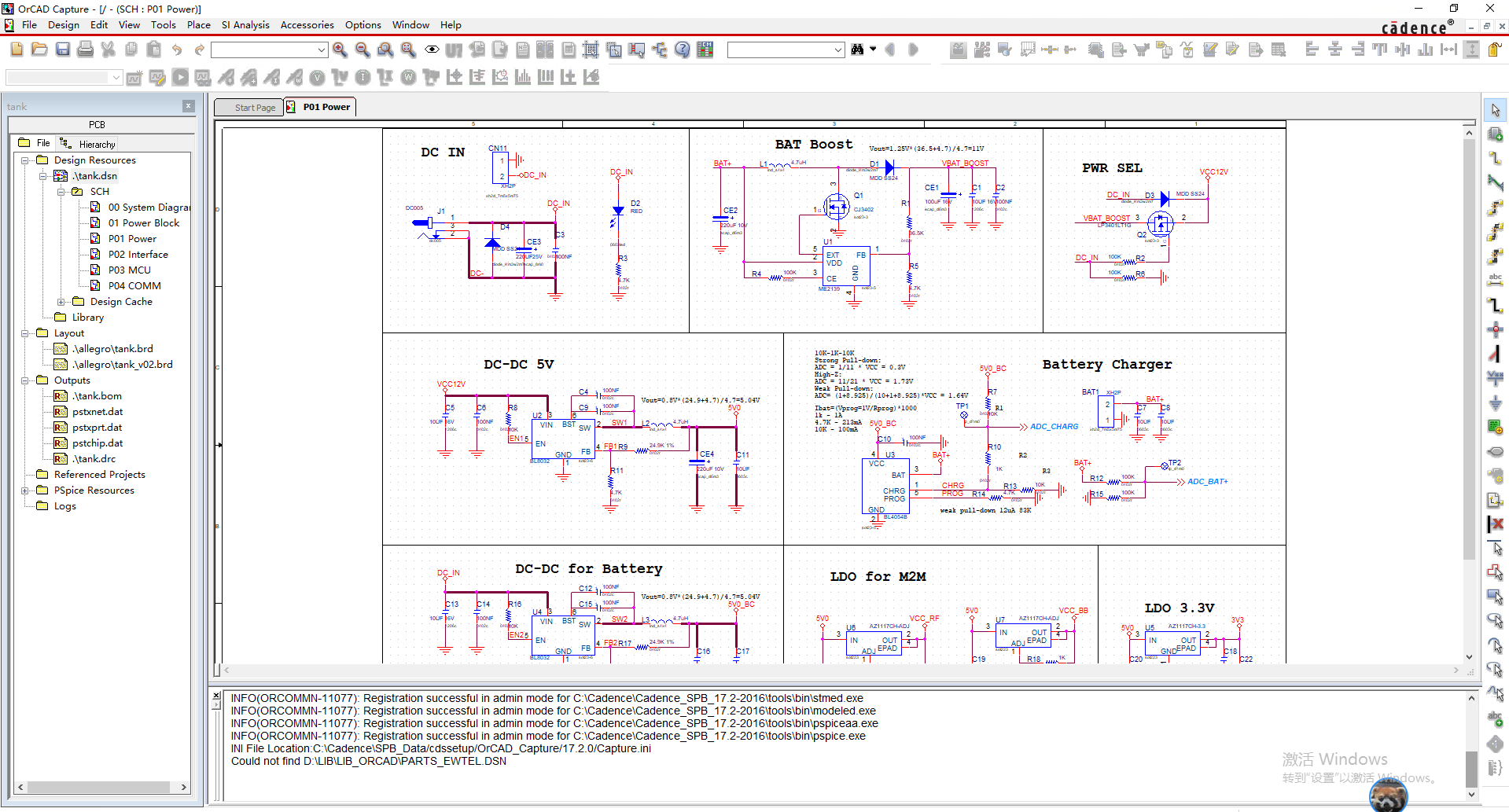

和17.2对比

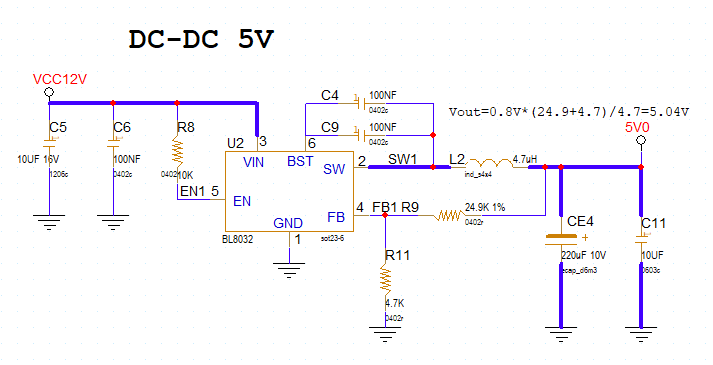

原理图风格

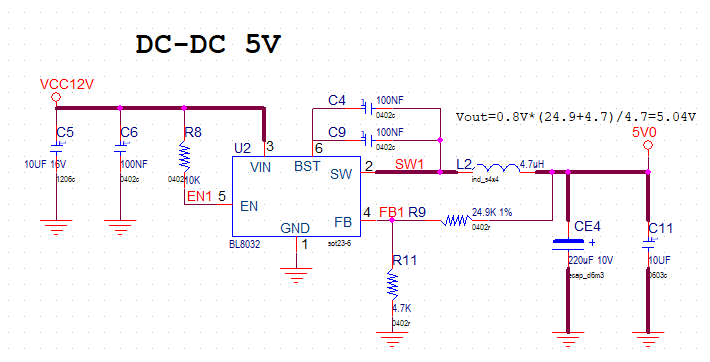

下面分别为原理图风格对比Legacy/Dart/Light，还是传统的看的顺眼一些

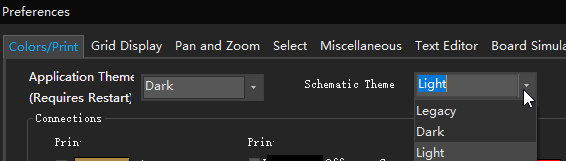

同样在Preferences中进行设置选择

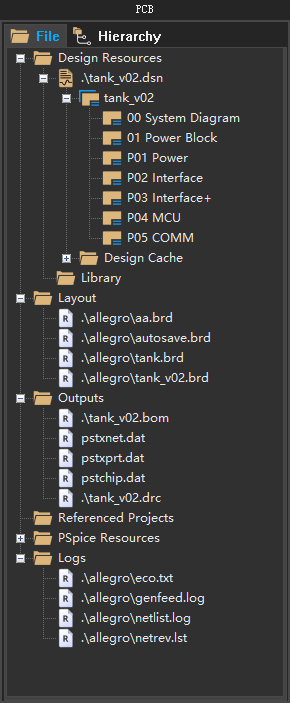

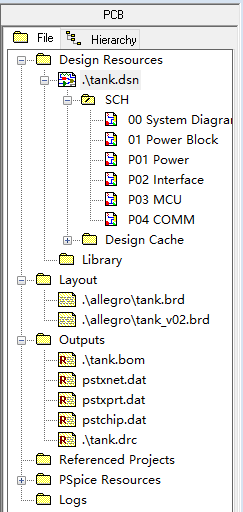

项目文件窗口

这部分变化倒不大，17.4的风格有点像AD靠拢的感觉

DRC检查位置变化

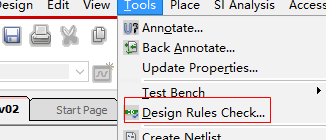

17.4 DRC在PCB项目下，而17.2在 TOOLS  菜单栏下

新增更新PCB同步功能

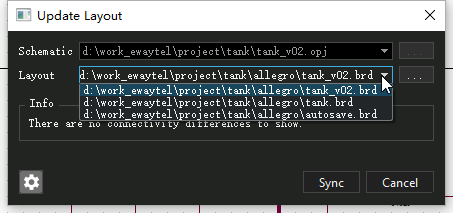

在PCB菜单栏下有Update Layout按钮，可以直接同步到PCB，这部分感觉也借鉴了AD的做法，相比以前的网表导出导入，步骤简化了。

Allegro篇

图标变化

17.4图标

17.2图标

重大问题篇

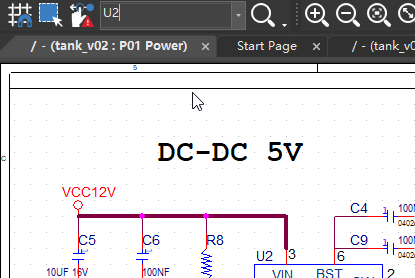

Capture 搜索框无法搜索定位元件

这个功能属于常用功能，在17.4这里直接无效了

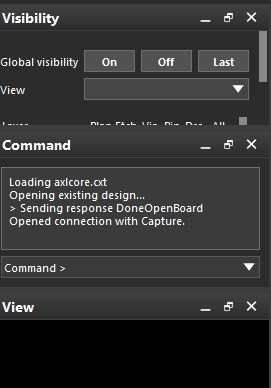

Allegro 打开时布局窗口和设置的不一致

尽管我把窗口布局设置好了，但是每次打开时又给我堆在一起了，又要重新拉好或者在视图里恢复

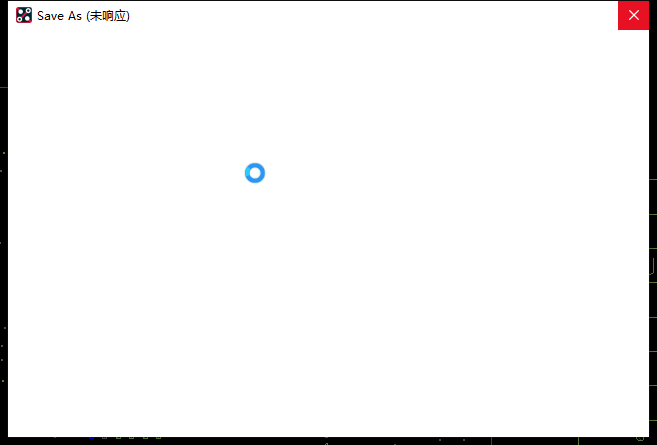

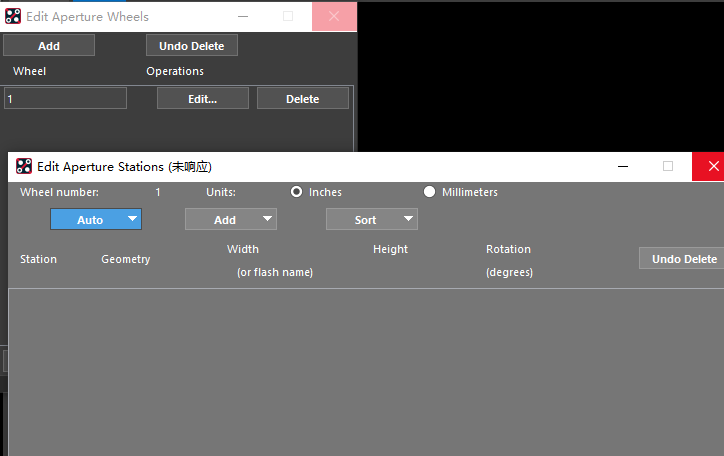

保持文件时或者生成 光  绘文件时费时甚至卡死

这个属于非常严重的问题，要投板了你告诉我无法生成光绘？

在其它需要保存文件的操作也是一样，会卡顿。

正常Layout时有概率程序崩溃

虽然都是盗版软件，但是相比17.2来说，17.4的崩溃概率非常大，有时候一个小时都要崩溃好几次

17.4换回17.2说明

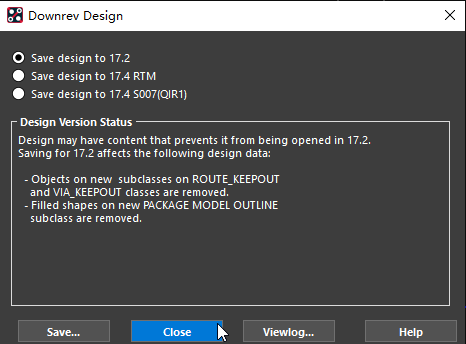

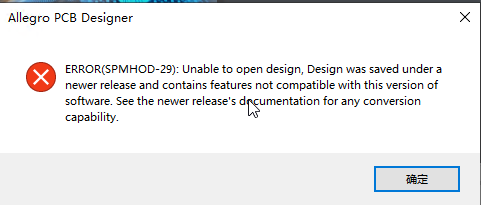

原理图DSN文件互相可以兼容，但PCB经过17.4保存后无法用17.2打开，需要转换为17.2版本

总结

17.4虽然带来了耳目一新的感觉，但是在补丁未完善前来设计生成需要谨慎，而且占用空间巨大。

以上现象只列举了我个人遇到的一些问题，有些问题能接受，有些难以接受或者严重影响效率，所以建议当前老实继续用16.6或者17.2
