02、Cadence使用记录之创建元器件：原理图与封装（OrCAD Capture CIS）

02、Cadence使用记录之创建元器件—器件原理图符号和封装（OrCAD Capture CIS）

参考的教程是B站的视频：allegro软件入门视频教程全集100讲

前置教程：
## 01、Cadence使用记录之新建工程与基础操作（原理图绘制：OrCAD Capture CIS）

02、Cadence使用记录之创建元器件---原理图和封装（OrCAD Capture CIS）

• 02、Cadence使用记录之创建元器件---器件原理图符号和封装（OrCAD Capture CIS） 1 创建器件的原理图符号 2 插入器件和基本元件 3 创建Homogeneous器件 4 创建Heterogeneous器件

1 创建器件的原理图符号

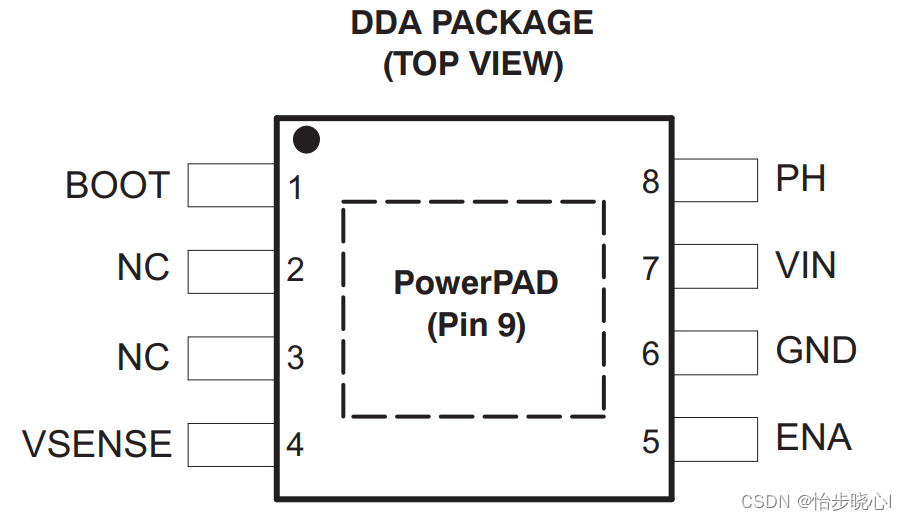

这边作为示例，使用TPS450作为要绘制的原理图器件，其基本的Symbol可以参考器件手册TPS5450
：

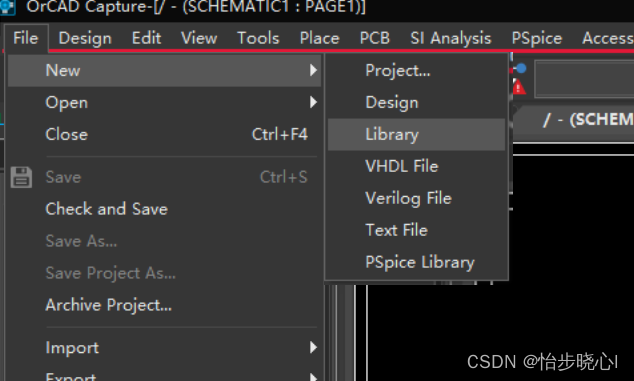

   打开前置教程中创建的工程，先选中 Library  文件夹，然后在File里面选择新建库（如果之前设计过也可以直接选择导入库）：

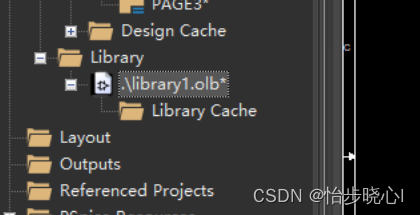

   新建完成文件栏下面会出现olb文件，就是这个工程所使用的库：

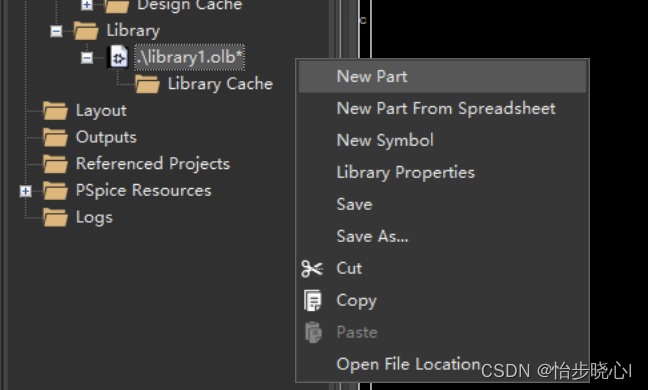

   右键这个olb文件，选择新建一个Part：

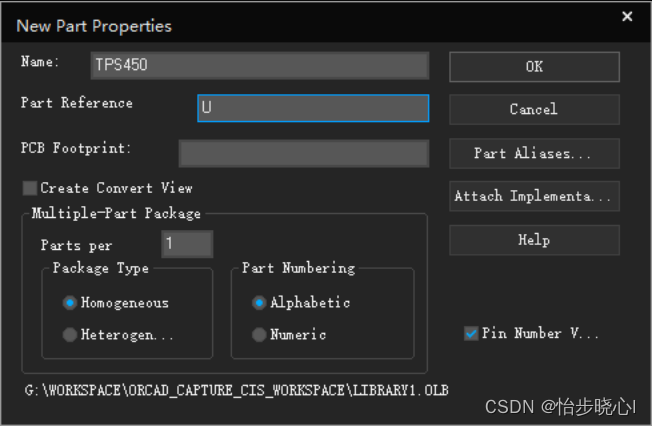

Name就设置成要设计的器件的名字，TPS450。

Part Reference代表器件开头的字母，比如AD中插入的器件名字一般是U1,U2之 类  的

Parts per代表这个器件有几个部分，此处只有一个，使用过AD的同学可能会知道，一些器件其实可以分为PartA，PartB之类的好几个部分：

Package Type在Parts per大于1时候需要设置，其中区别如下：

   Homogeneous:即表示各个部分的元器件相同，只需要画出其中一个part，其他part自动生成。

   Heterogeneous:即表示各个部分的元器件不同，每一个PART都需要自己画出来。

   详细可以阅读cadence capture之元器件创建“Homogeneous和Heterogeneous“的区别

Part Numbering表示不同部分的编号方式，Alphabetic代表不同部分用partA partB partC编号，Numeric代表不同部分用part1 part2 part3编号。

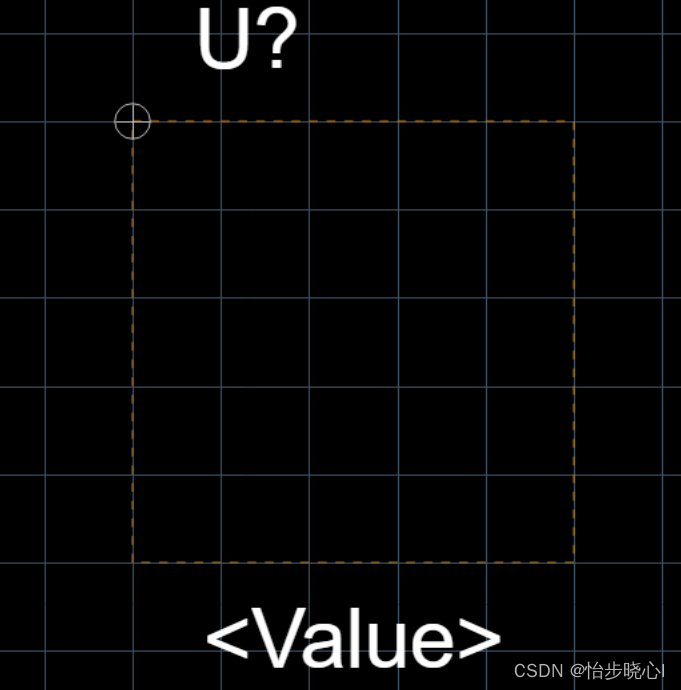

   点击确定后就会出现一个元器件，但是其没有引脚：

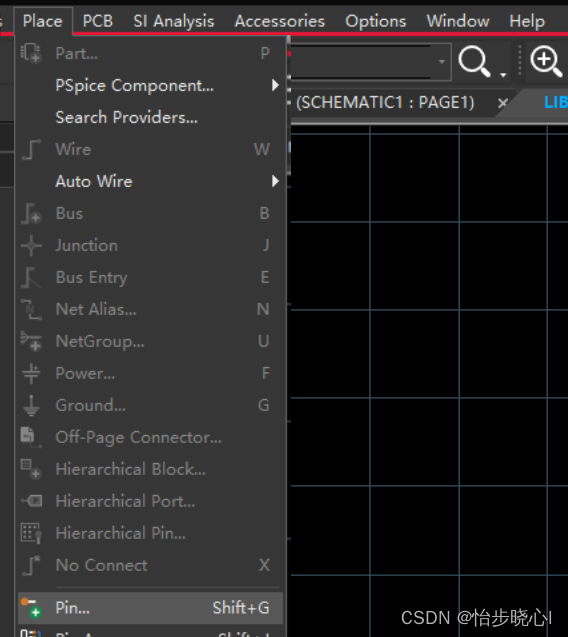

   从Place里面选择放置Pin（或者从最左侧的插入 工具栏  找到插入引脚的按钮）：

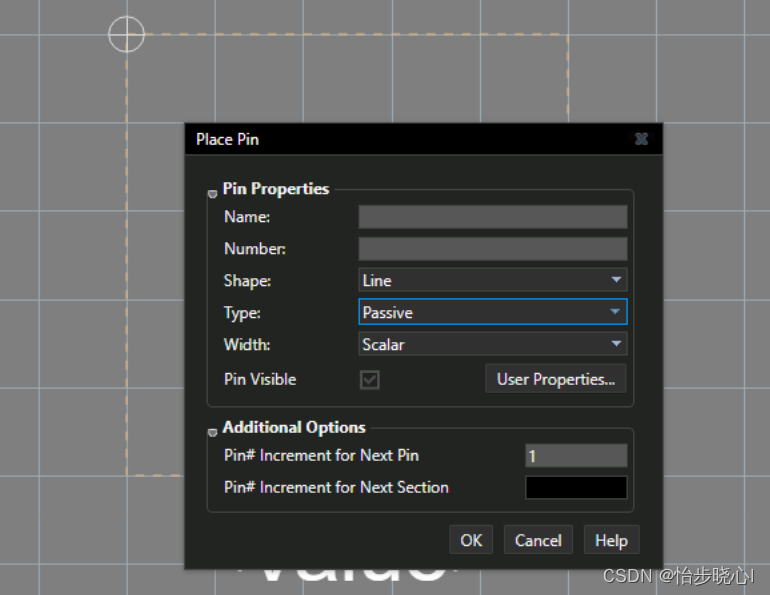

对于一般的引脚，都可以将Type设置为Passive，如果你需要细化引脚的具体功能，可以设置为其他的数值。引脚的形状也是根据器件的具体类型，设置为Line是一个通用的做法。Name和Numbe可以现在填写，也可以之后再修改：

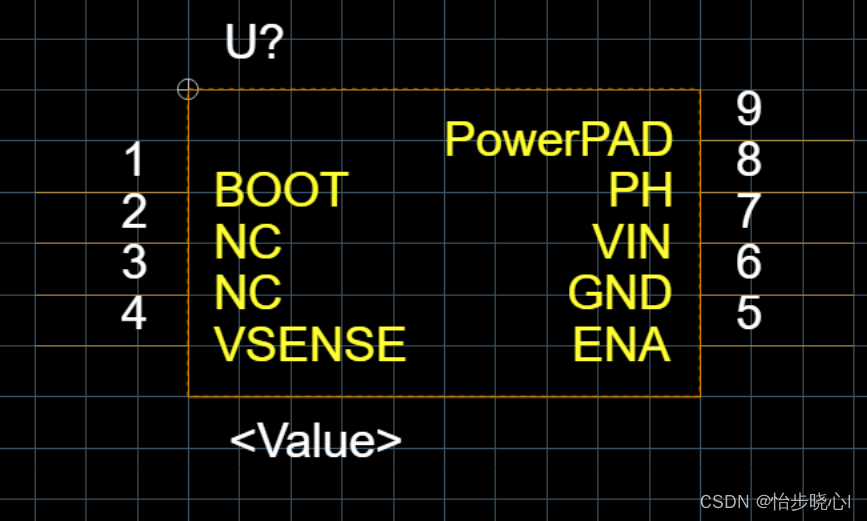

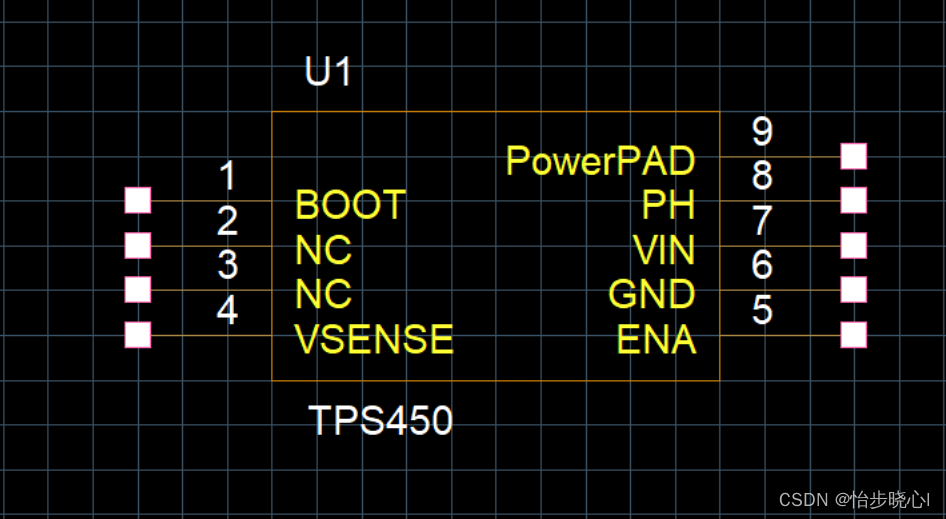

   依次插入所有的引脚，并在周围插入一个长方形形成Symbol：

可以按下Ctrl+S进行保存，保存可能会报警告，这是因为有两个引脚都叫NC重复了，不管他就行，点击确定。保存至工程目录下面即可。

2 插入器件和基本元件

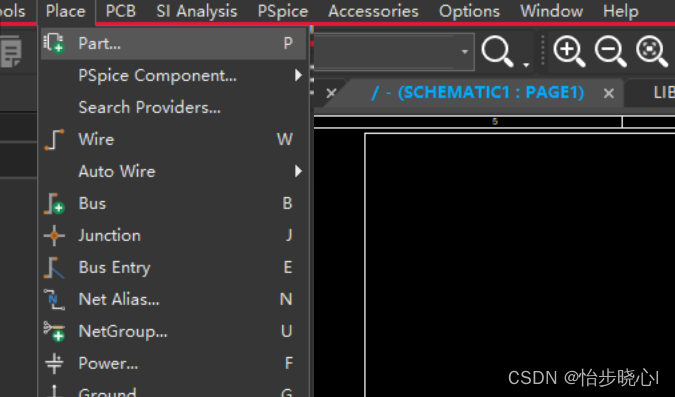

选择Place里面的Part即可调出右侧的器件栏：

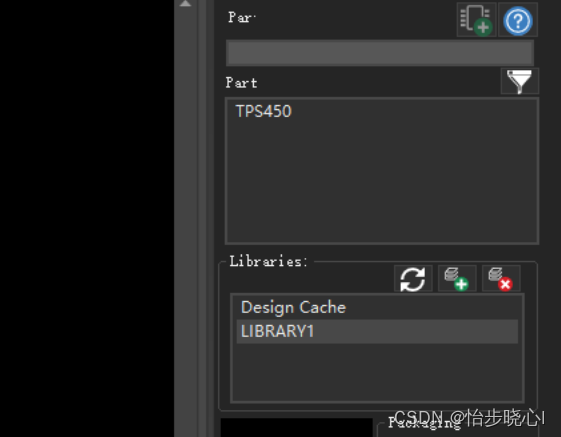

   在自己刚刚创建的东西里面可以非常轻松的找到TPS450：


   将其插入到原理图中：

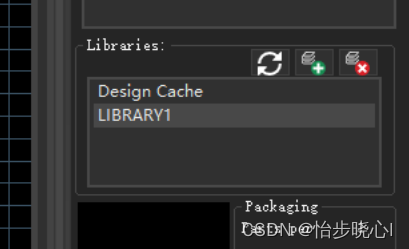

   那其他常用的器件要从哪儿找到呢，这里选择右侧器件库处的➕按钮：

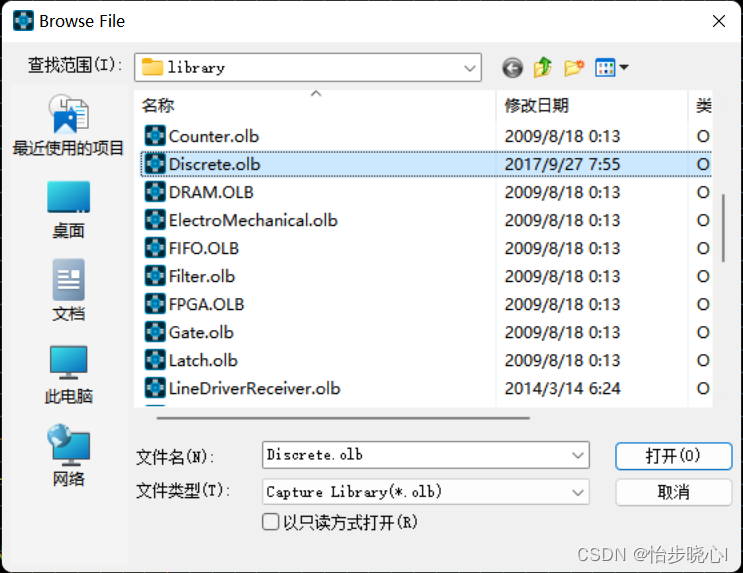

   打开默认打开位置的Discrete库，里面有常用的各种元器件，如果需要也可以用其他的库：

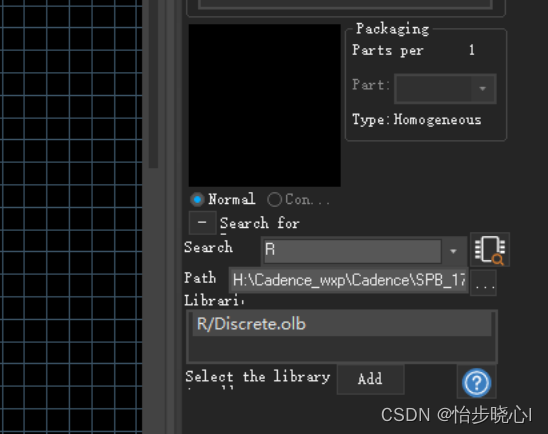

   也可以使用搜索框直接进行器件搜索，比如我要插入电阻可以直接搜索R，可以发现找到了结果：

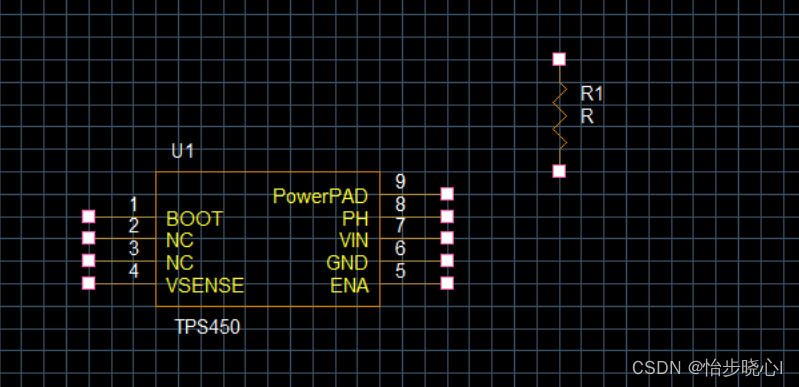

   可以将其插入到原理图：

3 创建Homogeneous器件

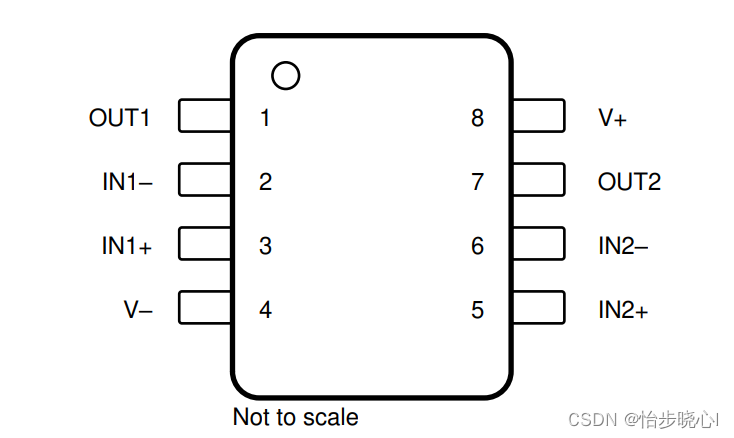

对于有些元器件，多个不同的Part的功能是相同的，这边可以使用Homogeneous的方式进行创建。Homogeneous只需要画出其中一个part，其他part自动生成。此处以绘制LM358 运算放大器  为例，其包括两个运放，原理图如下：

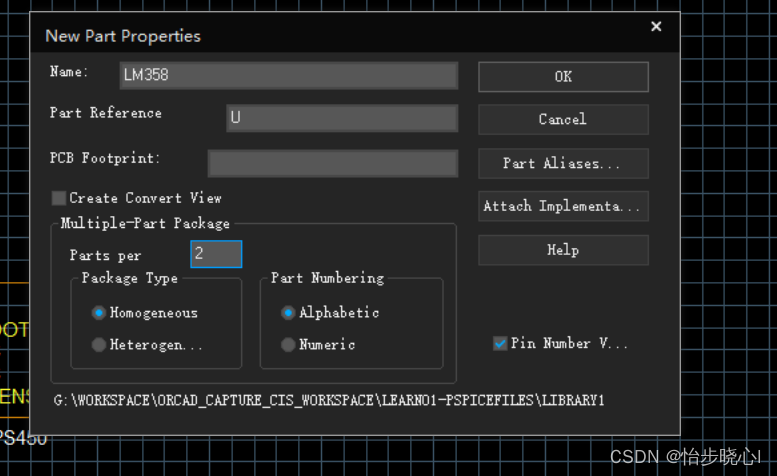

   新建元器件，按照如下方式设置：

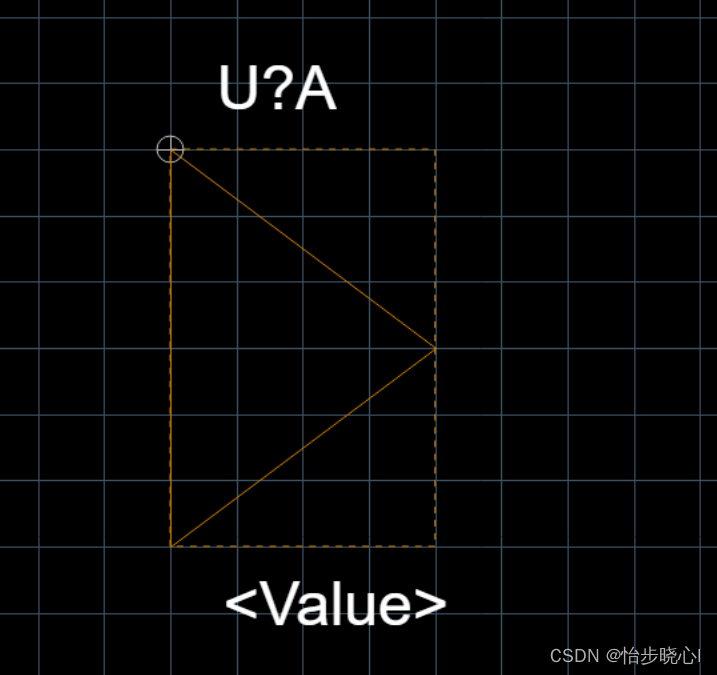

   插入一个三角形，假装是个运放的样子：

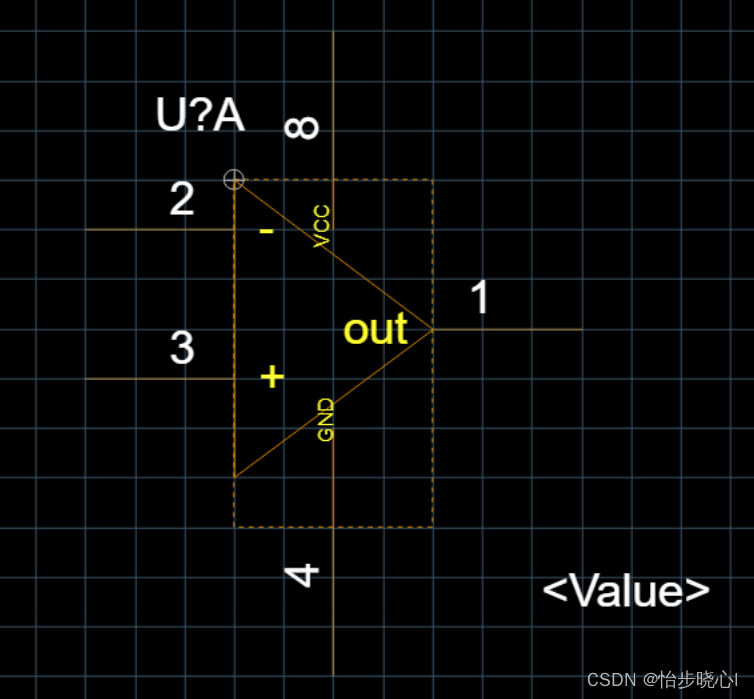

   插入第一个功放的引脚：

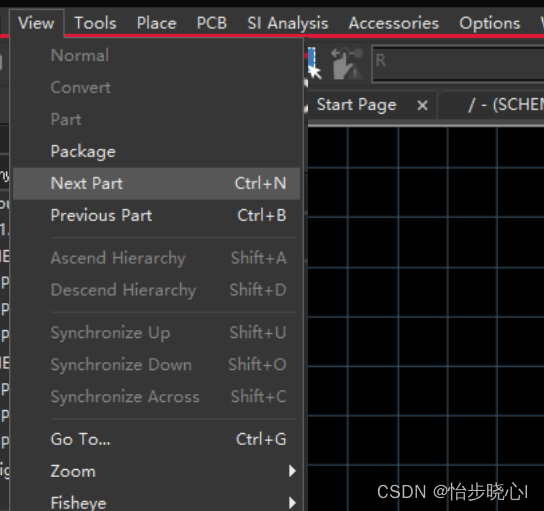

   选择View里面的Next Part 切换  到另一个部分：

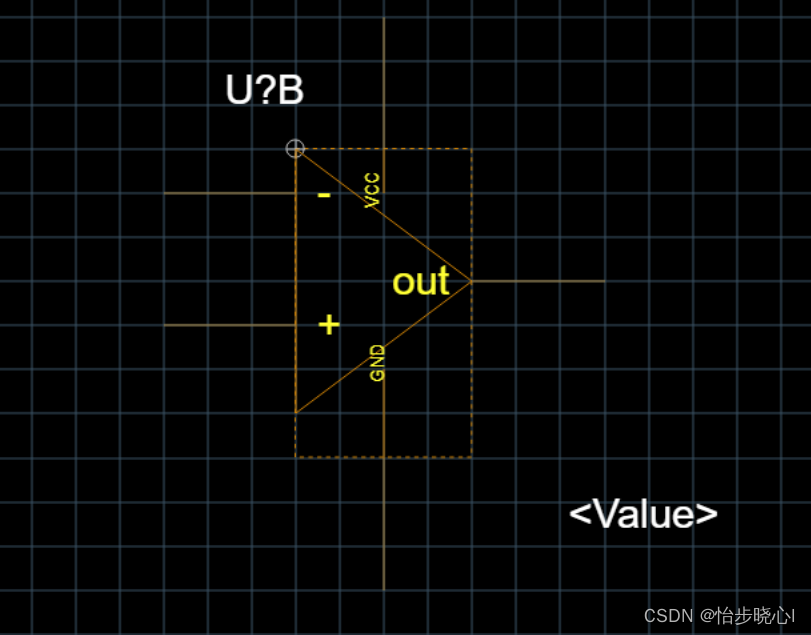

   可以看到另一个部分的形状和之前设计的一致：

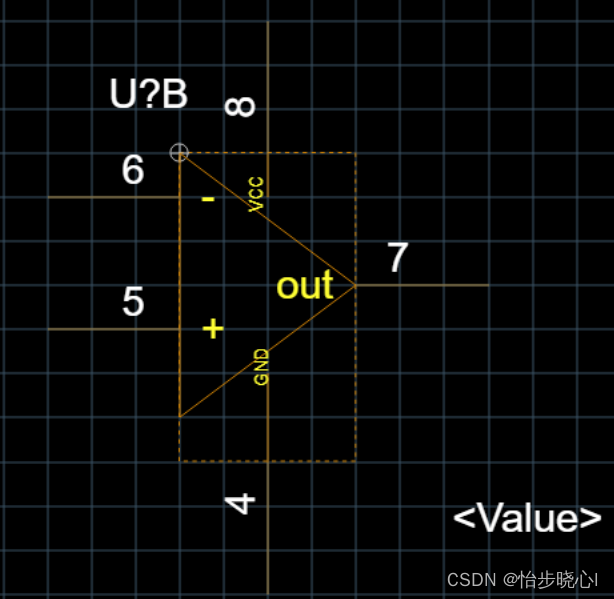

   此时只要设置好引脚编号就可以了：

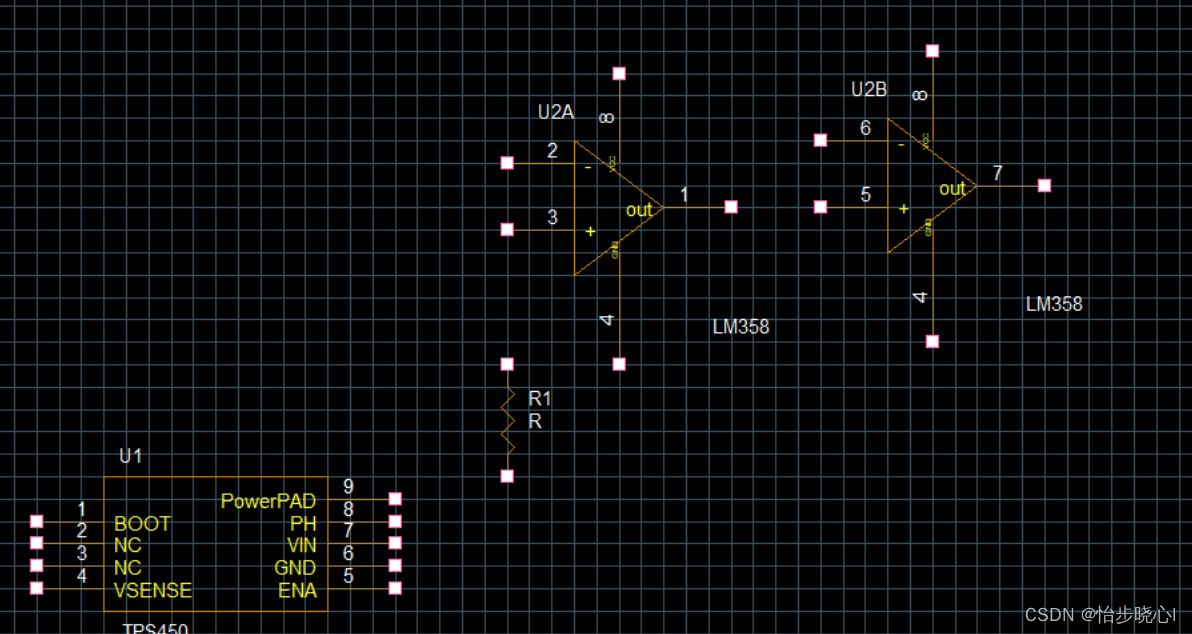

   由此Ctrl+S进行保存，忽略警告。在原理图插入后如下：

4 创建Heterogeneous器件

基本和上面一样的，不过多介绍了！
