完成原理图后，必须做这样几件事情，否则 设计 可能前功尽弃。
第一： DRC 检查，检查设计中的一些单端网络，或者其他简单错误；
第二：输出原理图，用来调试时候方便查看；
第三：导出 BOM ，用来物料采购；
第四：导出网表，用来在allegro中 绘图 ；
第五：处理网表导出过程中的一些错误；

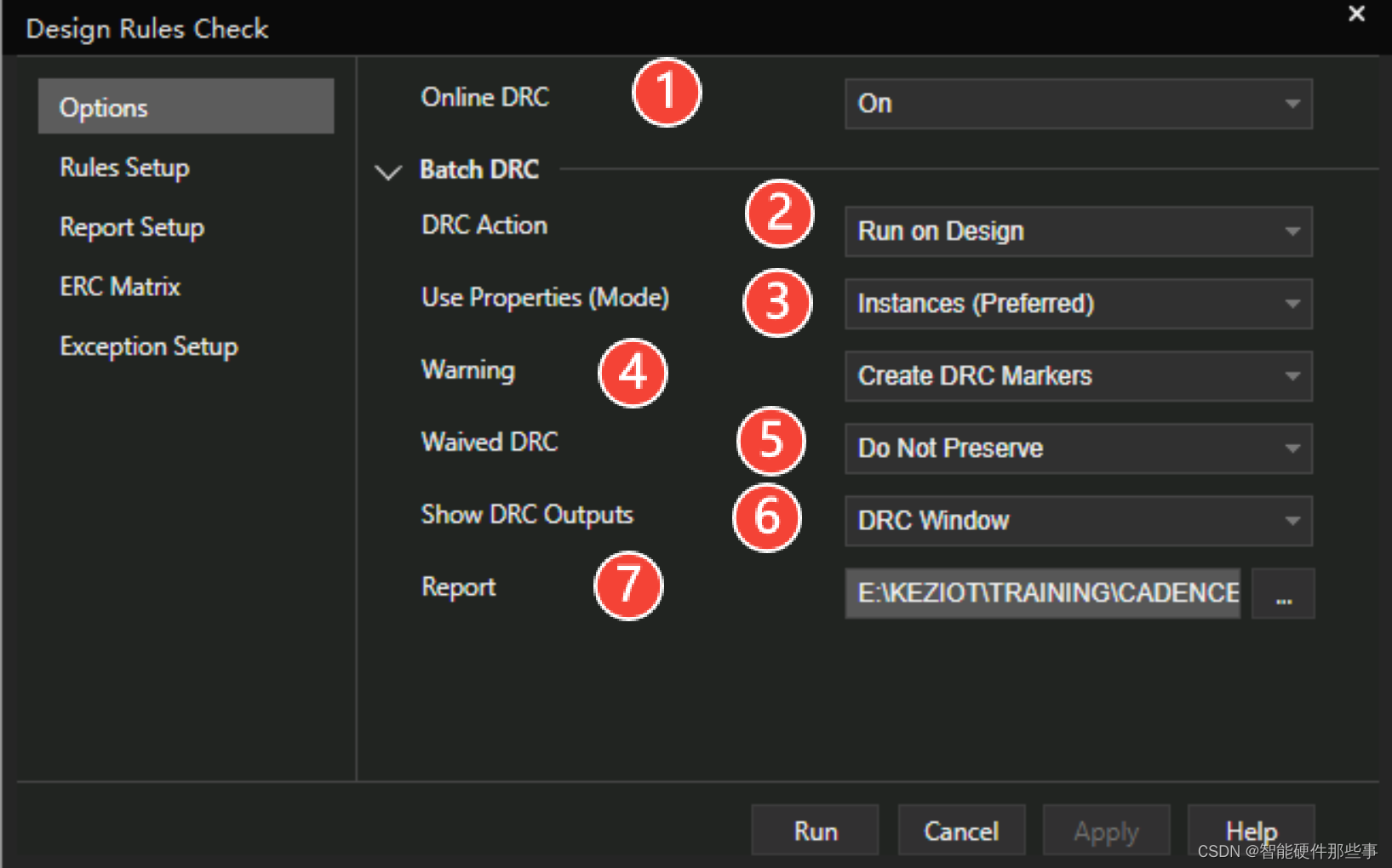

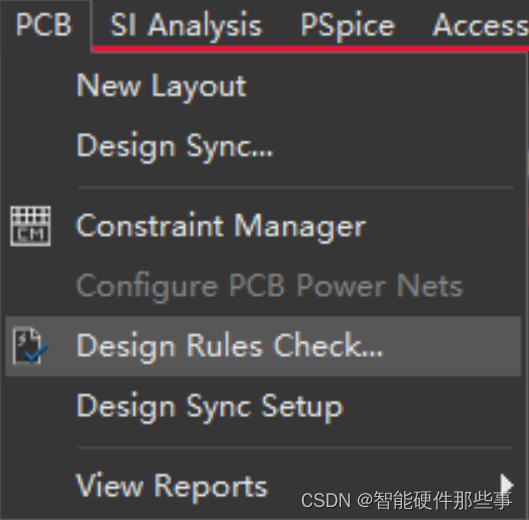

在PCB中，选择 Design Rules Check，进入DRC检查界面。下面对DRC选项进行讲解。讲解中我们分为两类：一类是必须勾选的，也就是必须做的DRC检查。另外一类是不必做的DRC检查。
1. 在线DRC： 默认选择 开启 ，在原理图设计时，能够实时更新DRC状态；
2. DRC Action:
默认是Run on Design。也就是整个设计范围内进行DRC检查。

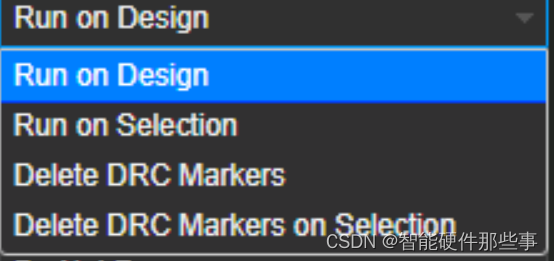

其中Delete DRC Markers的作用是：选择
